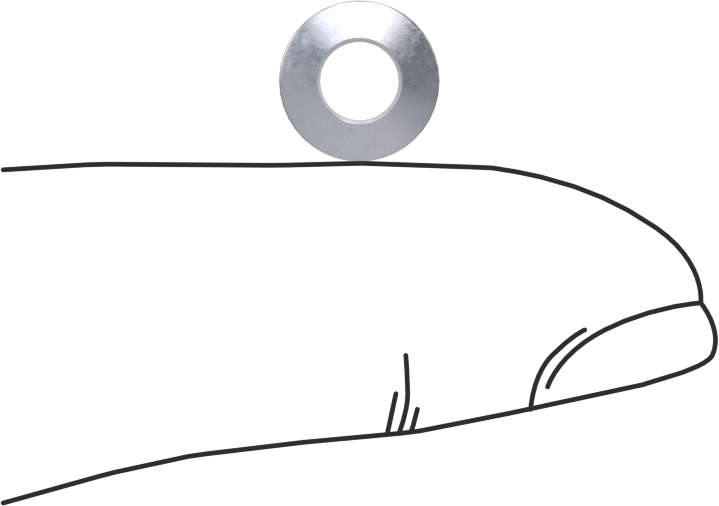

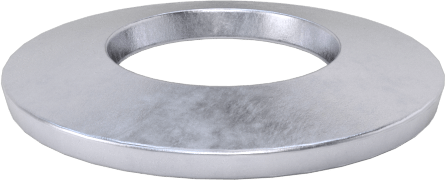

Aşırı Sıcaklık Belleville Disk Yayı
0,164" (0.42 cm) Mil Çapı için, 0.168" (0.43 cm) ID, 0.344" (0.87 cm) OD, 0,025 inç Kalınlık
| Mil Çapı İçin | 0.164"0.42 cm |
| ID | 0.168"0.43 cm |
| Dış Çap | 0.344"0.87 cm |
| Kalınlık | 0.025"0.06 cm |
| Yükseklik | 0.045"0.11 cm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.04"0.10 cm |
| Çalışma Yükünde Sapma | 0.005"0.01 cm |
| Çalışma yükü | 144 lb. |
| Düz Yük | 205 lbf |
| Malzeme | 718 Nikel |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, Yüksek Korozyon Direnci, Yüksek Sıcaklık, Düşük Sıcaklık, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Sıcaklık | -400° F ila 1,100° F |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 750890.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Milenlerdeki, cıvata başlarının altındaki ve vanaların ucundaki gerilimi korumak ve bileşenleri ayırmak için sunduğumuz en güçlü disk yaylar. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Yüksek Korozyon Dirençli Aşırı Sıcaklık Nikel — -400° ila 1100° F arasındaki aşırı sıcaklıklara uzun süre maruz kaldıktan sonra bile, bu 718 nikel yaylar sağlam ve korozyona dirençli kalır. Sert kimyasallardan veya tuzlu sudan bozulmazlar. 718 nikel, Inconel olarak da bilinir.
