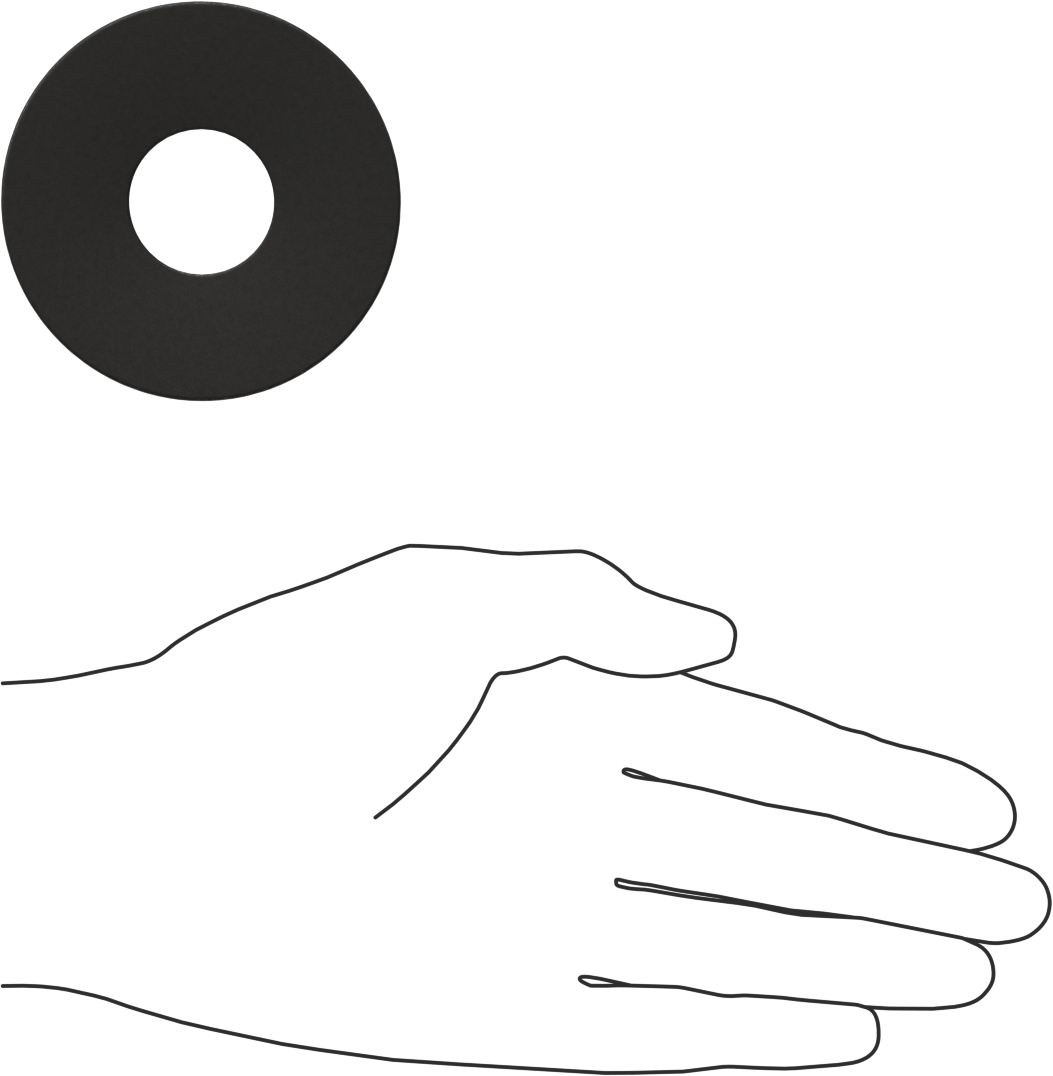

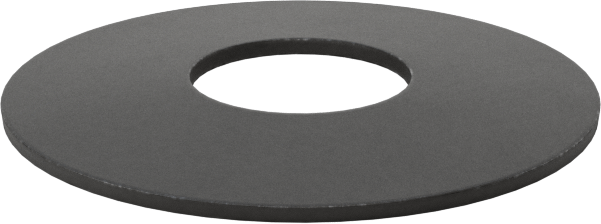

Belleville Disk Yayı
25 mm Mil Çapı için, 25.5 mm ID, 70 mm OD, 2 mm Kalınlık
| Mil Çapı İçin | 25 mm |
| ID | 25.5 mm |
| Dış Çap | 70 mm |
| Kalınlık | 2 mm |
| Yükseklik | 4.5 mm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 2.625 mm |
| Çalışma Yükünde Sapma | 1.875 mm |
| Çalışma yükü | 997 lb. |
| Düz Yük | 1,068 lbf |
| Malzeme | Krom-Vanadyum Çelik |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, İstiflenebilir |
| Karşılanan Teknik Özellikler | DIN 2093 |
| Yay Tipi | Disk |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Milenlerdeki, cıvata başlarının altındaki ve vanaların ucundaki gerilimi korumak ve bileşenleri ayırmak için sunduğumuz en güçlü disk yaylar. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Çelik — Dayanıklı ve esnek olmakla birlikte, nem bu yayların paslanmasına neden olacağından kuru ortamlar için en uygun seçenektir.
