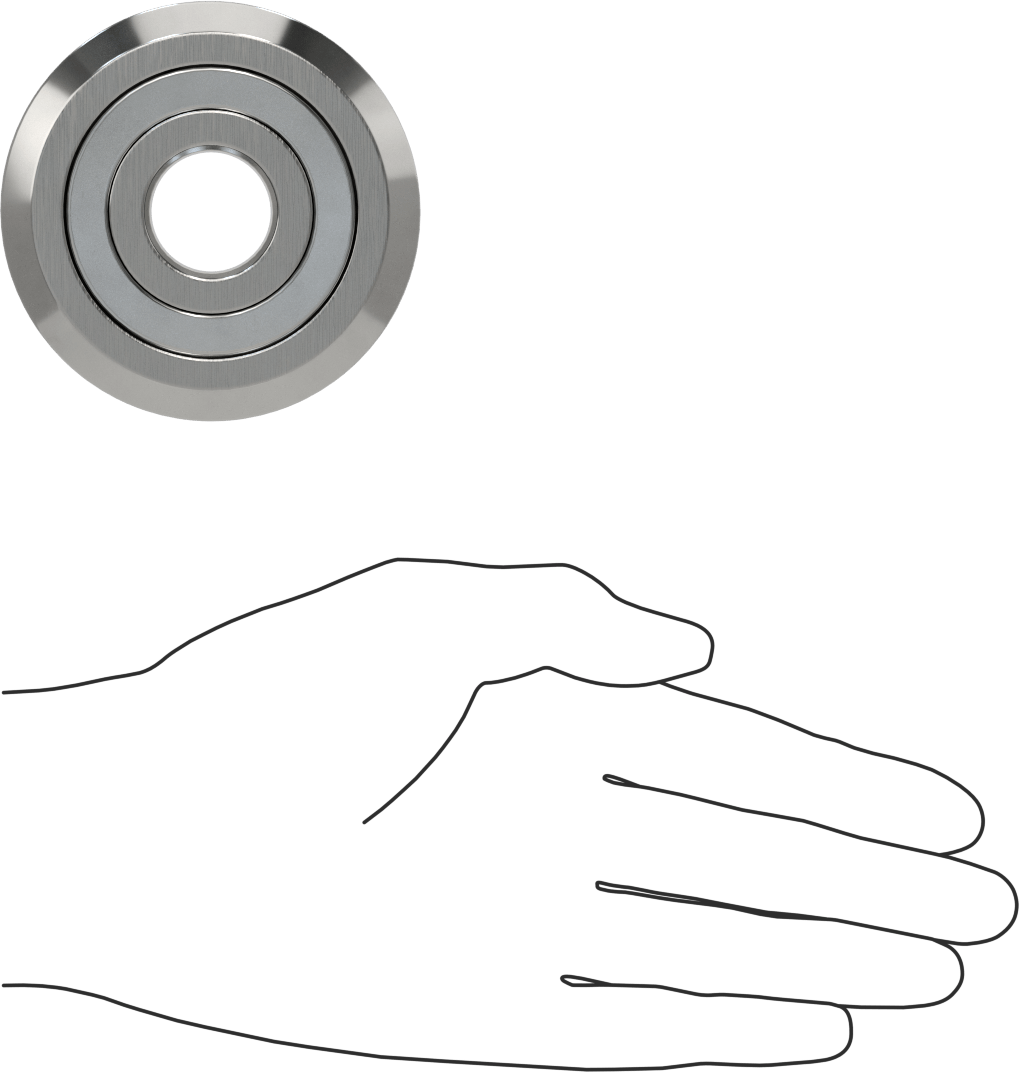

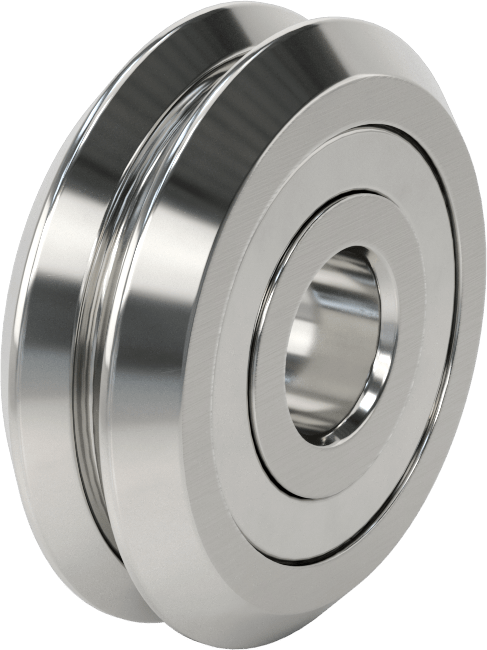

Mile Monte Ray Makarası
440C Paslanmaz Çelik V-Oluklu, Contalı, 3" (7.62 cm) Silindir Çapı, 1" (2.54 cm) Silindir Genişliği
| Silindir Malzemesi | 440C Paslanmaz Çelik |
| Silindir Profili | V |
| Conta ile | Evet |
| Rulo | |
| Çap | 3"7.62 cm |
| Genişlik | 1"2.54 cm |
| Mil Çapı İçin | 22 mm |
| Toplam Genişlik | 1"2.54 cm |
| Yiv | |
| Genişlik | 1/2"1.27 cm |
| Derinlik | 1/4"0.64 cm |
| Maksimum Dönüş Hızı | 1,300 rpm |
| Yük Kapasitesi | |
| Statik Radyal | 3,200 lb. |
| Dinamik Radyal | 3,200 lb. |
| Statik İtme | 1,400 lb. |
| Maksimum Sıcaklık | 99°C |
| Rulman Tipi | Bilye |
| Özellikler | Tek Sızdırmaz ve Korumalı |
| Yük Yönü için | Kombine Radyal ve Eksenel, Radyal, İtme |
| Kılavuz Makara Tipi | Ray |
| Yağlayıcı | Klubersynth UH1 14-151 |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Yağlama Yöntemi | Dolgulu |
| Silindir Montaj Tipi | Mil Montajı |
| Mil Montaj Tipi | Gezici Yuvaya Uyumlu |
| Ray Makarası Tipi | V-Yiv |
| Menşe Ülke | İsviçre |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.1000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Yoke tipi kam takipçileri olarak da bilinen bu makaralar, dişli ray makaralarına göre daha fazla montaj esnekliği sunar. Genellikle bir şafta veya çatal uçlu çubuğa monte edilirler. Silindirler, V-Oluklu Ray Silindirleri için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi performans gösterir, çünkü kalıntılar açılı raydan düşer. Tüm silindirler kalıcı olarak yağlanmıştır.
Conta ile — Contalı silindirler, korumalı silindirlerden daha iyi bir şekilde tozu ve diğer kirleticileri engeller, ancak daha fazla ısı tutarlar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
