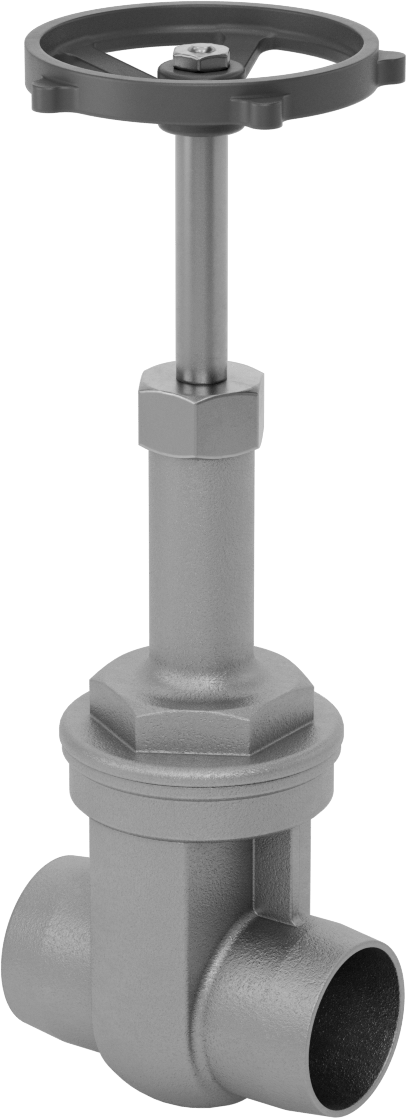

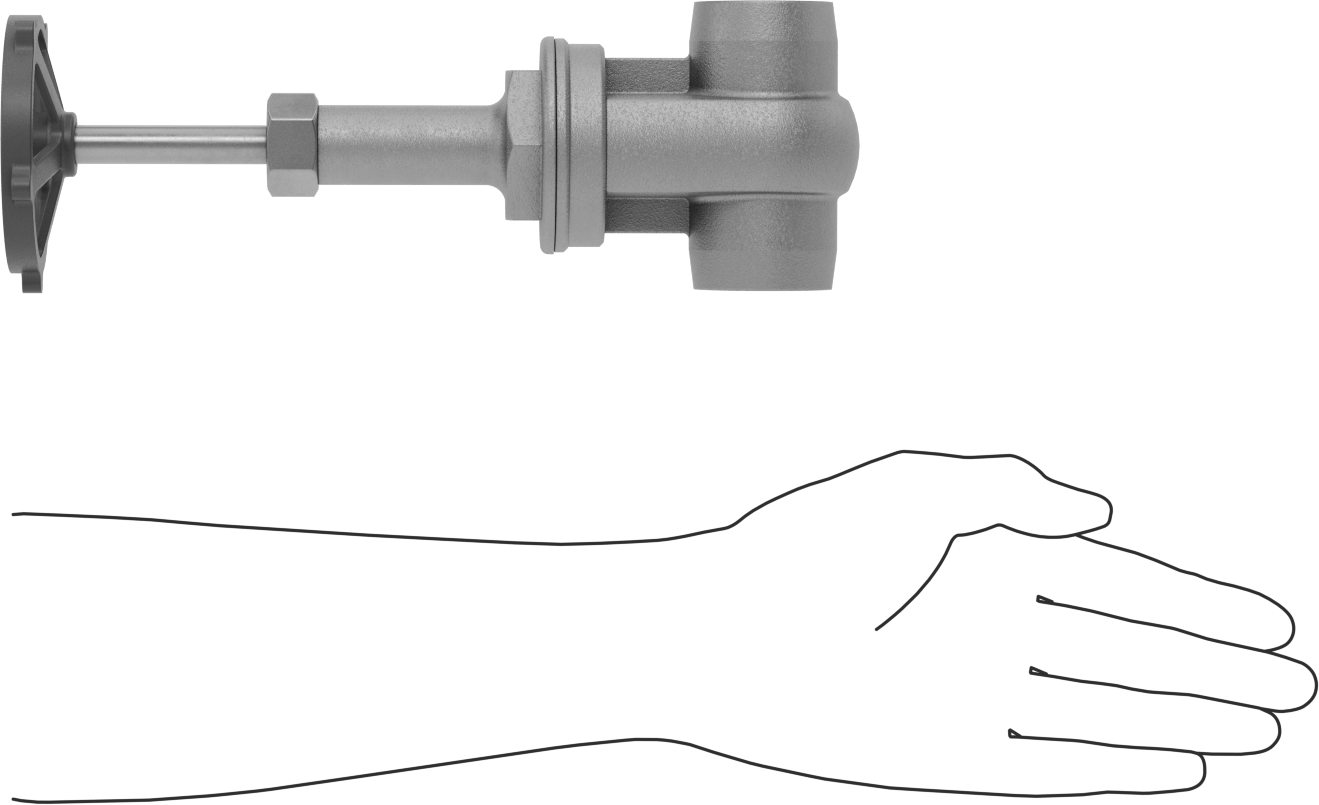

Lehim Bağlantılı Fittingli Kademeli Açma/Kapama Vanası, Yükselen Mil

1-1/2 Bakır Boru Boyutu için

Teknik Cizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Kapak
Kare Tırnak Boyutu için	Su, Yağ
Çalıştırma	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Tekerlek
Sap Tipi	Standart
Kulp Malzemesi	Demir
Şekil	Düz
Bağlantı Tipi	Konektör
Bağlantı Tipi	Boru
Bağlantı Stili	Lehim Bağlantısı
Bakır Boru Boyutu için	1 1/2
Cins	Dişi
Akış Katsayısı (Cv)	97
Maksimum Basınç	200 psi @ 100° F
Sıcaklık Aralığı	-20° ila 250° F
Gövde Malzemesi	Bronz
Kapı Malzemesi	Bronz
Ambalaj Malzemesi	Grafit
Uç-Uç Uzunluğu	3 5/8"9.21 cm
Kare Boru İç Genişliği için	1 5/8"4.13 cm
Mil Muhafazası
Bağlantı Stili	Dişli
Conta Tipi	Paketleme
Karşılanan Teknik Özellikler	MSS-SP-80
Kimyasal Direnç (Mükemmel)	Yağ, Su
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Toplam Uzunluk	3 5/8"9.21 cm
Toplam Yükseklik	10 3/4"27.30 cm
Gövde Tipi	Yükselen
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1060
ECCN	EAR99

Kalıcı ve sızdırmaz bir bağlantı için bu vanaları bakır borulara lehimleyin. Akışın aniden başlaması ve durmasından kaynaklanan sistem hasarını önlemek için tekerlek kolu birkaç tur döndürüldüğünde kademeli olarak açılır ve kapanır.

Yükselen saplar, vana açıldığında yükselir ve vana kapandığında alçalır, böylece akışın açık mı yoksa kapalı mı olduğu görsel olarak anlaşılır. Sap, yükselen sapı olmayan vanalara göre daha uzun hizmet ömrü sağlamak için proses ortamından izole edilmiştir.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
