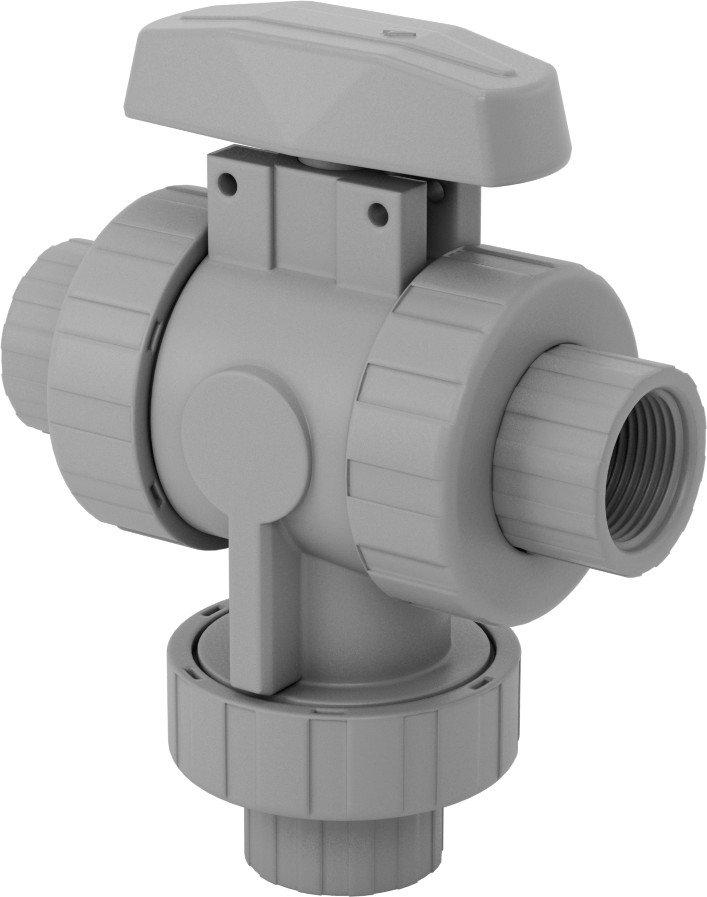

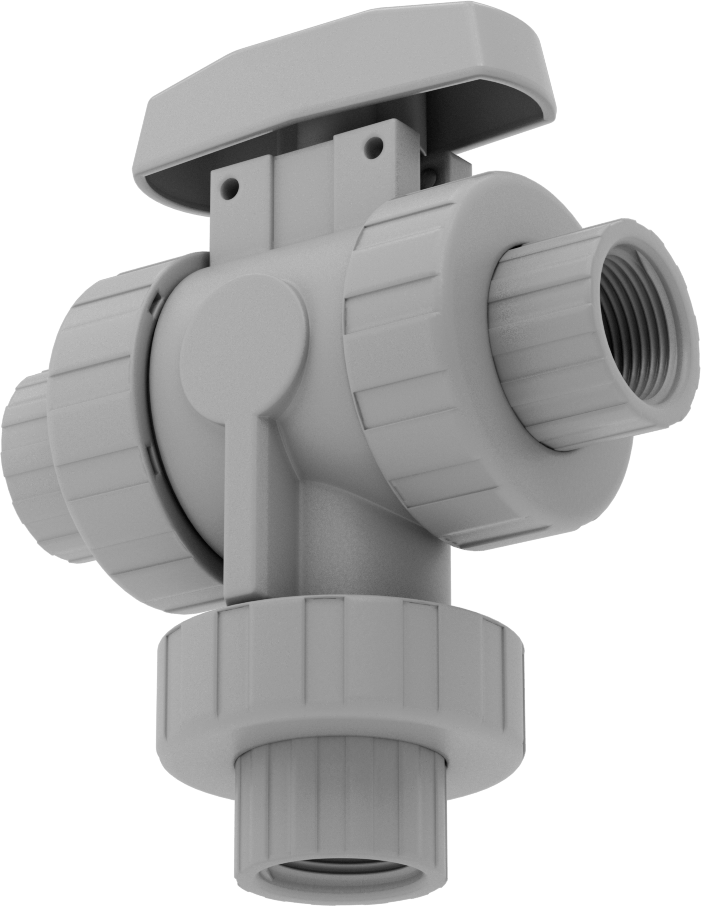

Kolay Kurulumlu Dişli Yönlendirme Vanası, Açık Gri CPVC Gövde
1 NPT Dişi
| Saptırma Vanası Akış Şeması | L-Deseni |
| Renk | Açık Gri |
| Gövde Malzemesi | CPVC |
| Bilye Malzemesi | CPVC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Boru Çapı | 12.54 cm |
| Akış Kesme | Evet |
| Sap Stili | T-Kolu |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 10 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | 40° F ila 190° F |
| Vakum Değeri | 28 in. Hg |
| Conta Malzemesi | EPDM |
| Uç-Uç Uzunluğu | 6"15.24 cm |
| Kare Tırnak Boyutu için | Su |
| Toplam | |
| Yükseklik | 7 5/8"19.37 cm |
| Uzunluk | 6"15.24 cm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç | |
| Mükemmel | Deiyonize Su, Dizel Yakıt, Etilen Glikol, İzopropil Alkol, Tuzlu Su, Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Orta | Etanol, Sıvı Karbondioksit, Nitrik Asit (%25 Konsantrasyon) |
| Yetersiz | Aseton, Bütan, Karbondioksit, Klor, Benzin, Gazyağı, Sıvı Argon, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Doğal Gaz, Azot, Oksijen, Propan, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1 × 1 |
| Performans | Kolay Kurulum |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.5090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

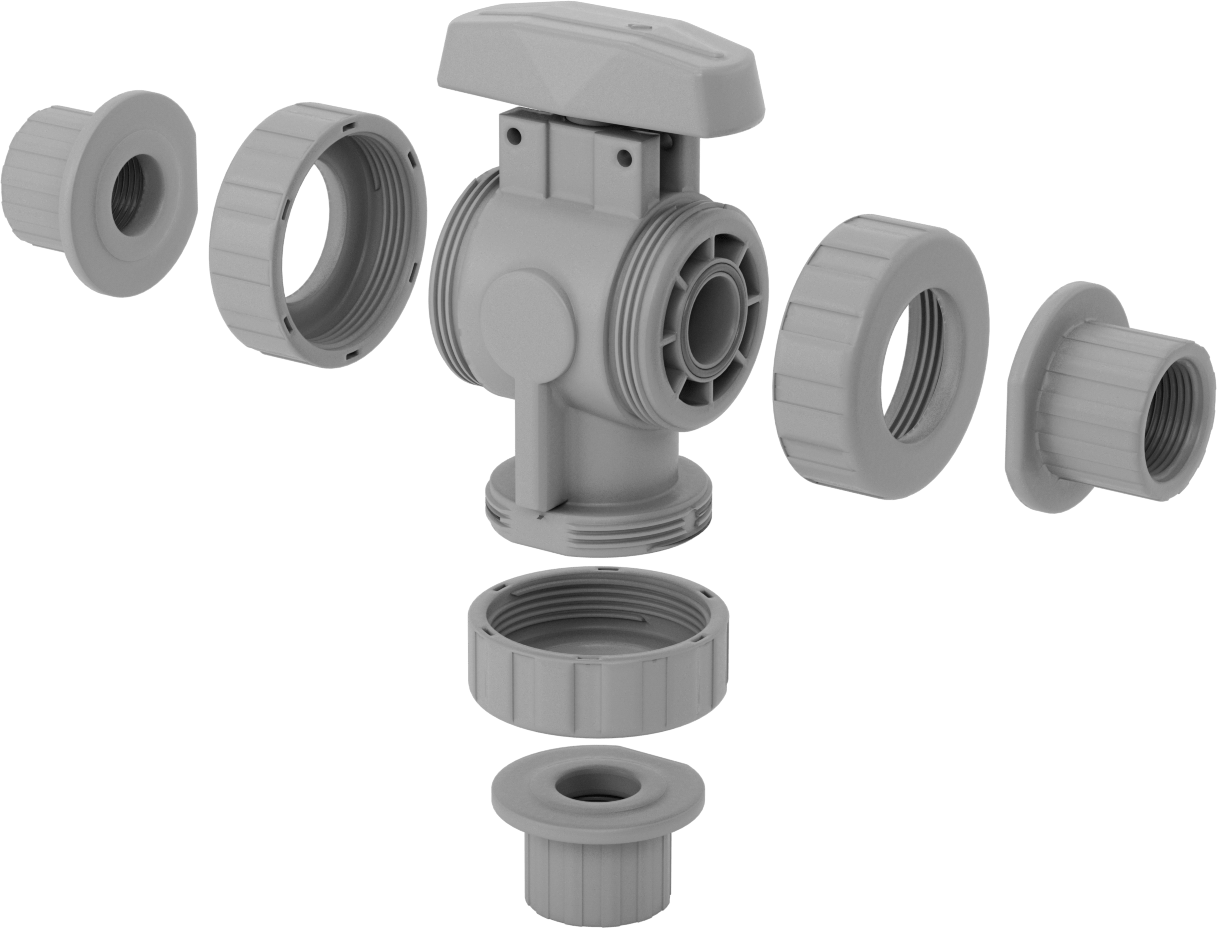

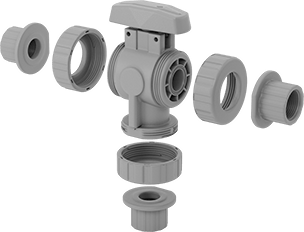

Boru hatlarına kolayca takılıp çıkarılabilmesi için, bu vanaların tüm uçlarında birden fazla parçaya ayrılabilen rakor bağlantı parçaları bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Kolu çevirerek akışı alt bağlantı noktasından yan bağlantı noktalarından birine yönlendirebilir veya akışı tamamen kapatabilirsiniz. T kolu, takıldığında veya çarpıldığında kazara hareket etmeyi önler. Valfler tam geçişlidir, bu nedenle akışı kısıtlamazlar. Dişli NPT dişi bağlantıların yanı sıra, bu valfler soket bağlantılı (dişsiz) dişi bağlantı parçalarıyla birlikte gelir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
