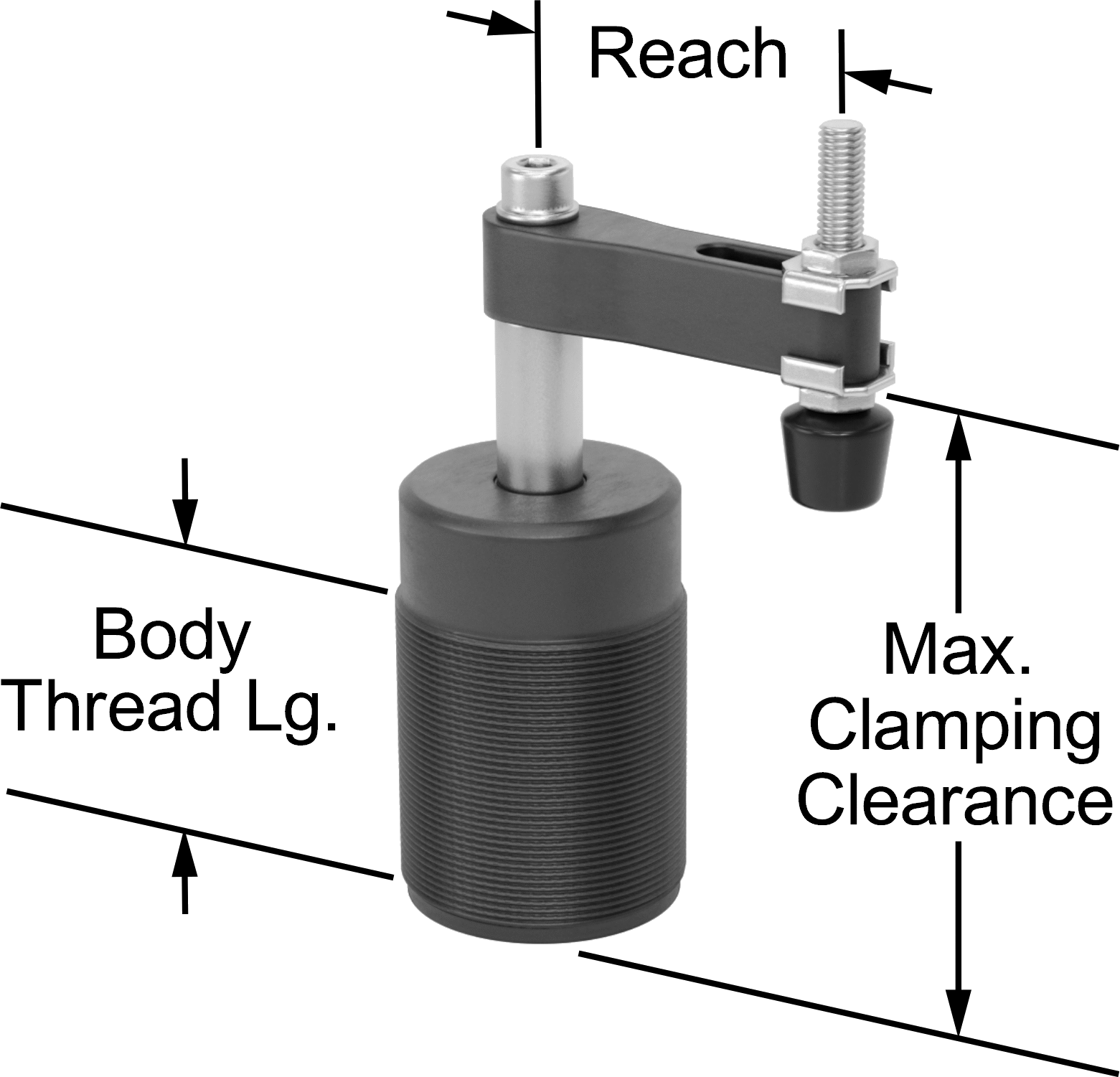

Dişli Hava Tahrikli Sabitleme Kelepçesi, Kaynak için, Saat Yönünde
1-15/16" (4.92 cm) Uzanma Mesafesi
| Dönme | |
| Yön | Saat Yönünde |
| Maksimum Hareket Aralığı | 90° |
| Maksimum Sıkıştırma Boşluğu | 4"10.16 cm |
| Dönüş Sırasında Dikey Hareket | 1 3/32"2.78 cm |
| Maksimum Sıkıştırma Haresi | 17/32"1.35 cm |
| Tutma Kapasitesi | 35 lb. |
| Ulaşım Uzunluğu | 1 15/16"4.92 cm |
| Gövde | |
| Diş Boyutu | M40 × 1.5 mm |
| Diş Uzunluğu | 1 11/16"4.29 cm |
| Sensör Hazır | Sensör Hazır Değil |
| Toplam Yükseklik | 4 5/8"11.75 cm |
| Tutma Vidası | |
| Uç Tipi | Sert |
| Diş Boyutu | M6 × 1 mm |
| Uç Malzemesi | Kauçuk |
| Dişi Hava Girişi ve Çıkışı | |
| Bağlantı | Boru |
| Bağlantı Portu | Dişli |
| Diş Boyutu | M5 × 0.8 mm |
| Diş Tipi | Metrik |
| Malzeme | Alüminyum |
| Uygulama | Kaynak |
| Kelepçe Tipi | Sabitleme Aparatı |
| Kelepçeleme Hareketi | Sabitleme |
| Maksimum Hava Giriş Basıncı | 85 psi5.9 bar |
| Güç Kaynağı | Hava |
| Ölçü Birimleri | İnç |
| Sıcaklık | 15° F ila 155° F |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(b) |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Yedek Kollar |
| Kol Adaptörleri |
Bu kelepçeleri doğrudan dişli bir deliğe vidalayın ve kaynak yaparken parçaları hızlı ve tutarlı bir şekilde sıkıştırmak ve serbest bırakmak için hava basıncı kullanın. Kompakt ve hafif olan bu kelepçeler, kaynak sırasında kolayca taşınabilir ve yeniden konumlandırılabilir. Bunlar, salıncak kelepçeleri olarak da bilinir. Bu kelepçeleri bir kontrol vanasına ve hava hattına bağlayın. Basınç uygulandığında, bu kelepçelerdeki kol, sıkıştırmadan önce iş parçanızın üzerine 90° dönerek yerine oturur. Basınç serbest bırakıldığında, kol yükselir ve kenara döner, böylece parçaları yükleyebilir veya boşaltabilirsiniz.
Lastik Tutma Vidası Ucu—Lastik uçlu tutma vidasına sahip kelepçeler, yüzeye zarar vermez. Uçları çıkarılabilir.
Yedek Kollar — Yedek kollar (ayrı satılır) tutma vidası içermez. Uzatma kolları (ayrı satılır), kelepçenize standart kollara göre daha uzun bir erişim mesafesi sağlar. Ancak, daha düşük basınç kullanmanız gerekecektir; bu da, gerçek sıkıştırma kuvvetinin kelepçenin listelenen değerinden daha düşük olacağı anlamına gelir.
Kol Adaptörleri—Kendi özel olarak işlenmiş kolunuzu monte etmek için bir kol adaptörü ekleyin.
