Hidrolik Sabitleme Fikstürü Kelepçesi, Çift Etkili, Saat Yönünde Dönüş
1-3/32" (2.78 cm) Toplam Strok
| Çalıştırma Türü | Çift Etkili |
| Dönme | |
| Yön | Saat Yönünde |
| Maksimum Hareket Aralığı | 90° |

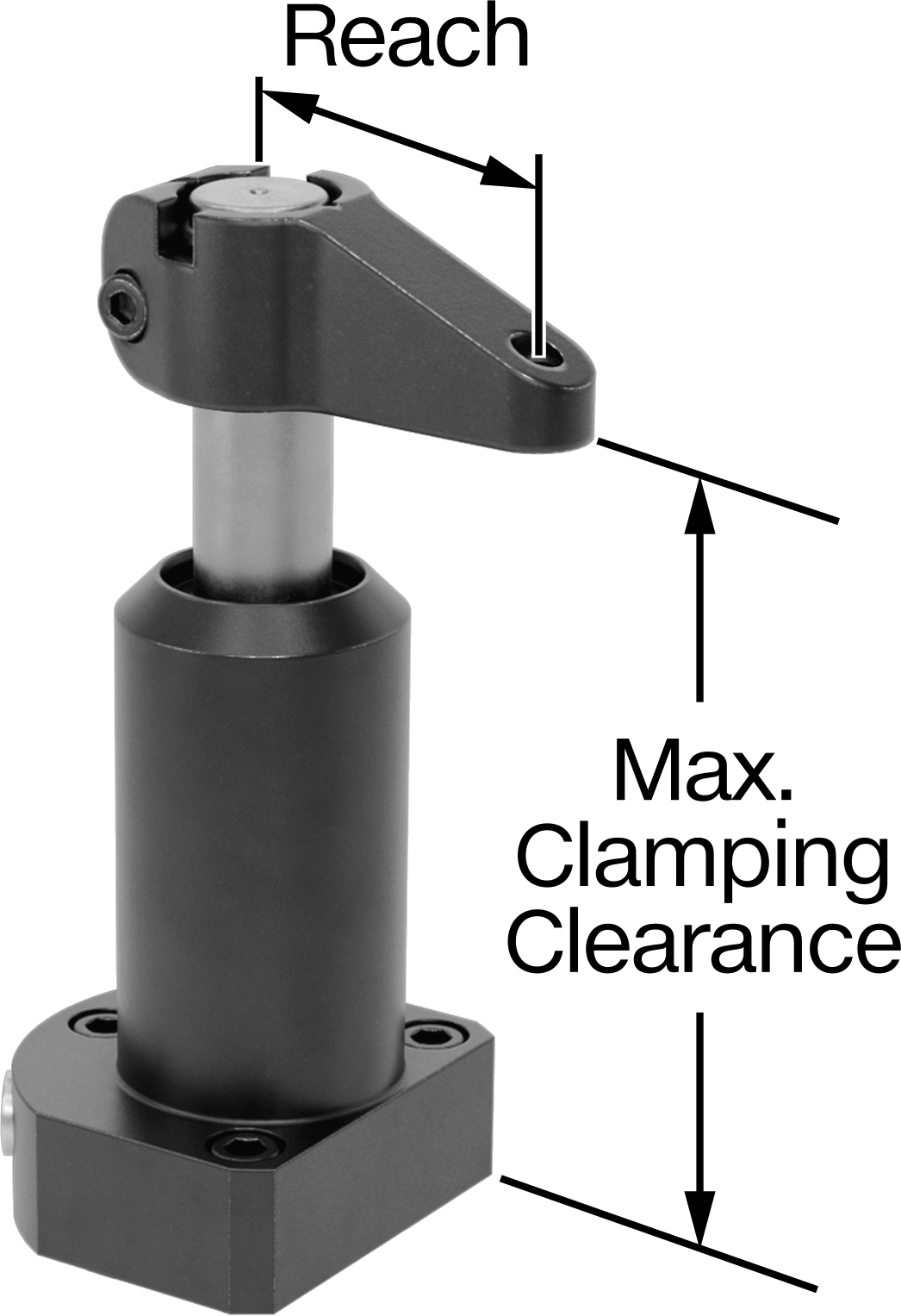

| Maksimum Sıkıştırma Boşluğu | 5 9/16"14.13 cm |

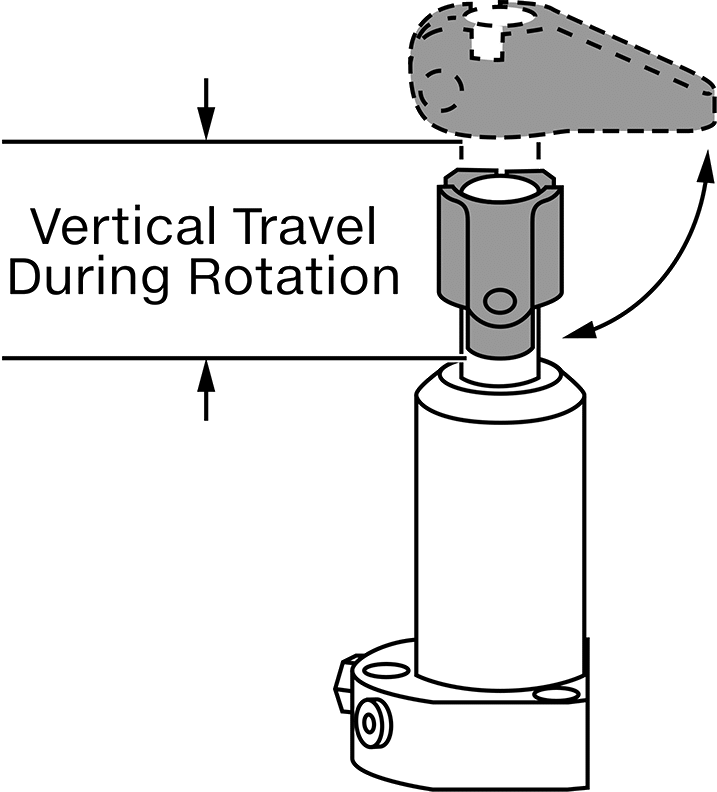

| Dönüş Sırasında Dikey Hareket | 19/32"1.51 cm |
| Maksimum Sıkıştırma Haresi | 1/2"1.27 cm |

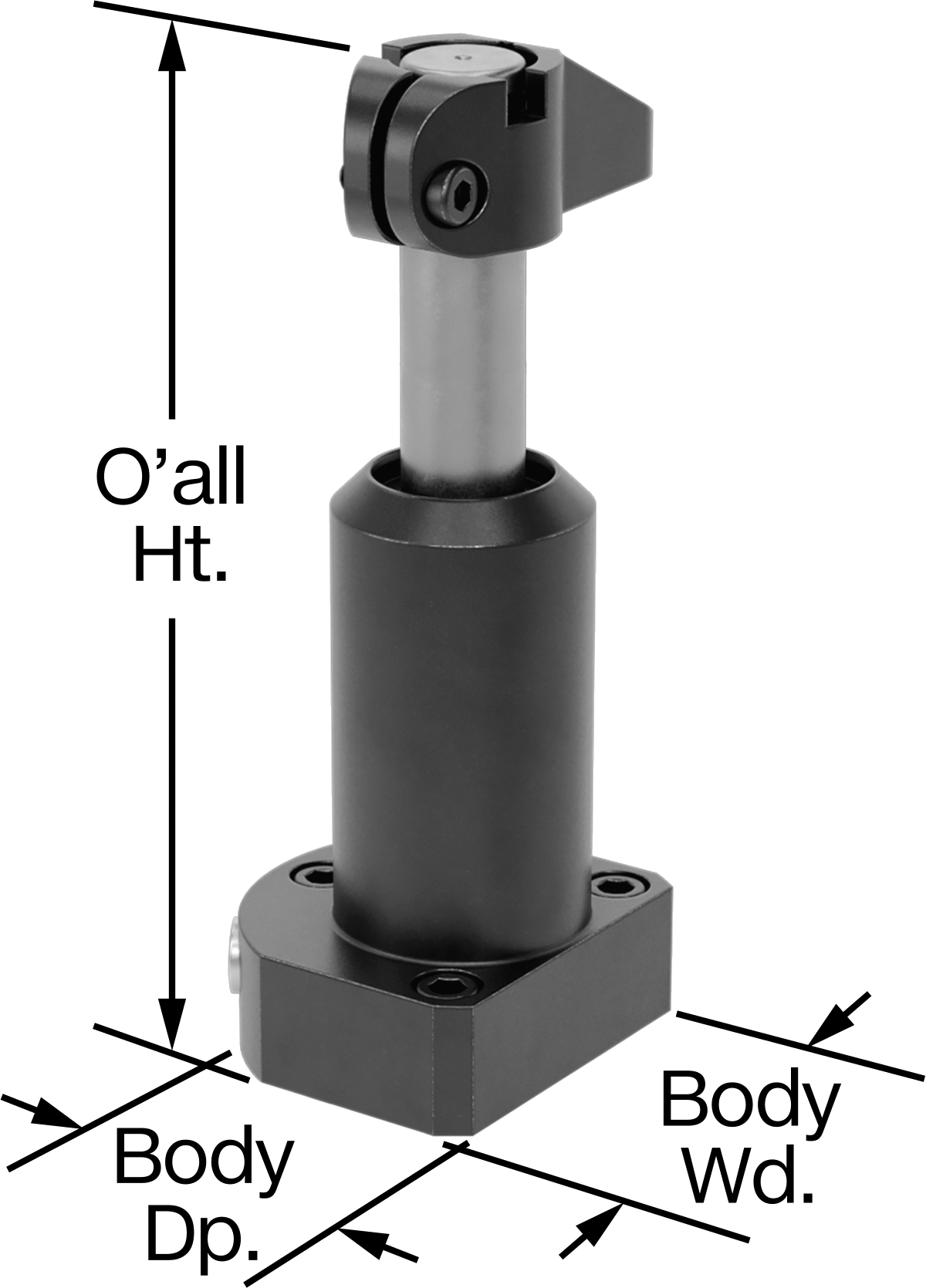

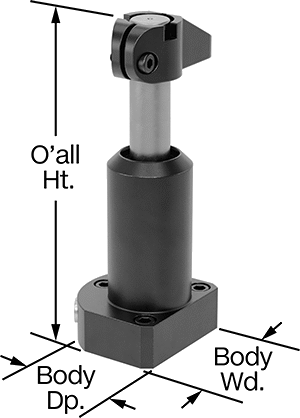

| Toplam Yükseklik | 6 3/4"17.14 cm |
| Gövde | |
| Genişlik | 2 7/8"7.30 cm |
| Derinlik | 2 5/8"6.67 cm |
| Dişli Giriş ve Çıkış | |
| Bağlantı | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Diş Boyutu | 7/16"-201.11 cm |
| Maksimum Sıkıştırma Kuvveti | 2,600 lbf |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Tipi | UNF |
| Diş Boyutu | 5/16"-240.79 cm |
| Derinlik | 13/16"2.06 cm |
| Konum | Alt Flanş |
| Malzeme | Çelik |
| Kelepçe Tipi | Sabitleme Aparatı |
| Kelepçeleme Hareketi | Sabitleme |
| Maksimum Basınç Aralığı | 5,000 psi345 bar |
| Toplam Strok | 1 3/32"2.78 cm |
| Güç Kaynağı | Hidrolik |
| Ölçü Birimleri | İnç |
| Sıcaklık | 0° F ila 180° F |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürünler | Kollar |
| İşlenebilir Kollar |
CNC frezeleme için en uygun olan bu kelepçeler, hızlı ve güvenli iş parçası tutma için havalı kelepçelerin 10 katı kuvveti ile otomatik salınım hareketini birleştirir. Kelepçeleme kolları (ayrı satılır), devreye girmediğinde yukarı doğru dönerek yolunuzdan çekilir, böylece iş parçanızı kolayca yerleştirebilir ve çıkarabilirsiniz.

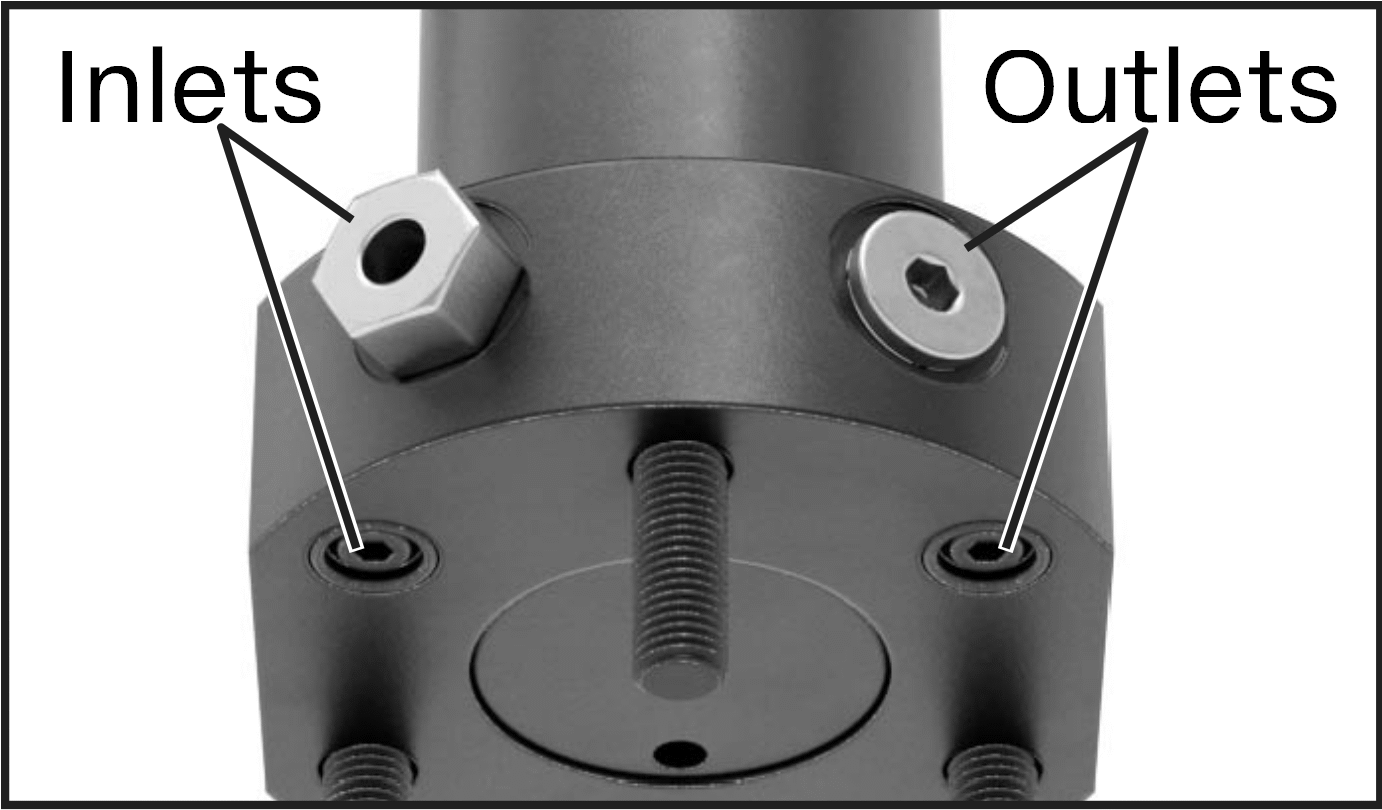

Hidrolik hattınızı kelepçenin arkasına veya altına bağlayın. Tüm bağlantı noktaları bir O-ring ve bir vida ile sızdırmaz hale getirilmiştir; kullanmak istediğiniz bağlantı noktasının sızdırmazlığını kaldırın.
Çift Etkili — Çift etkili kelepçeler, iş parçasını hem sıkıştırmak hem de serbest bırakmak için basınç kullanır, böylece işlem üzerinde hassas kontrol sağlar. Serbest bırakma işlemleri daha hızlı ve daha öngörülebilir olduğu için tek etkili kelepçelerden daha verimlidirler. Birden fazla kelepçenin hareketini koordine etmeniz gerekiyorsa iyi bir seçimdir.
Maksimum Sıkıştırma Strok—Maksimum sıkıştırma strok, bir sıkıştırma kolunun bir iş parçasını sıkıştırmak için hareket edebileceği dikey mesafedir.
