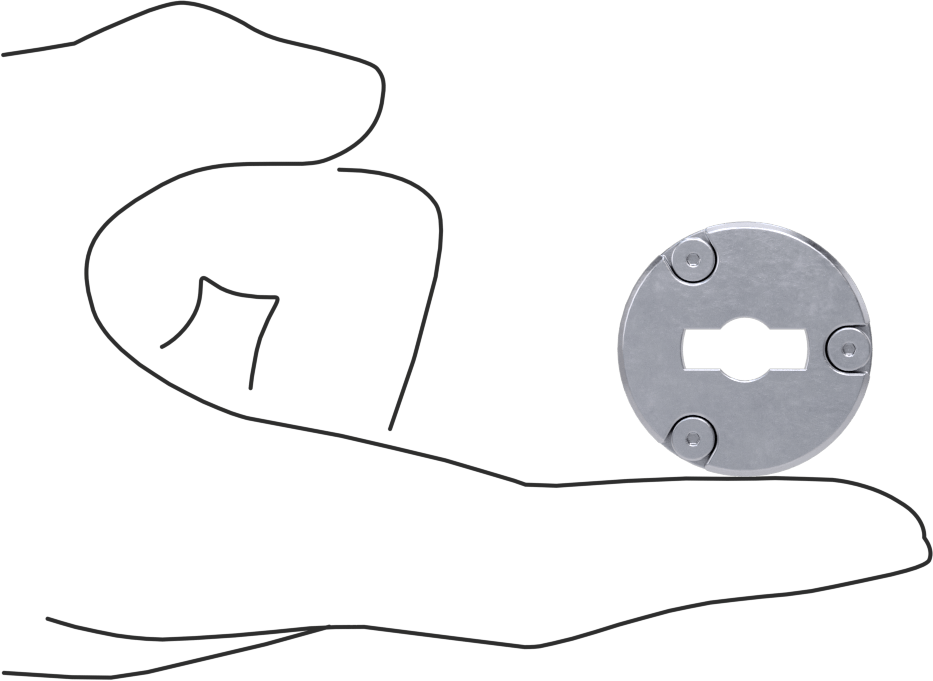

5 mm Şaft Çapı için Bağlantı Elemanı Montajlı Kam Yuvası Çeyrek Dönüşlü Hızlı Değiştirme Fikstür Kelepçesi
| Bileşen | Kam Yuvası |
| Montaj Türü | Bağlantı Elemanı |
| Sabitleme Aparatı Plakası Kalınlığı için | |
| Minimum | 1/2"1.27 cm |
| Maksimum | Derecelendirilmemiştir |
| Kelepçe Şaft Çapı için | 8 mm |
| Çap | 1 1/4"3.17 cm |
| Kalınlık | 7/16"1.11 cm |
| Malzeme | Nikel Kaplı Çelik |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Delikleri | |
| Adet | 3 |
| Çap | 1/8"0.32 cm |
| Performans | Hızlı Değiştirme |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu kelepçeleri sabitleme plakalarına, makine alt plakalarına ve tombstone'lara takarak işleme kurulumunuzdaki bileşenleri hızlı bir şekilde takıp çıkarabilirsiniz. Bir düğmeyi çevirerek kilitlenir veya açılırlar. Sıkıştırırken konumlandırıldıkları için bileşenleri ±0,1 inçlik tekrarlanabilirlikle doğru bir şekilde konumlandırabilirsiniz.
Doğru konumlandırma için en az iki set kelepçe ve kam yuvası kullanın. Yuvaları bir taban plakasına, kelepçeleri ise bir sabitleme plakasına takın. İki plakayı hizalayın, kelepçeleri yuvalara yerleştirin, ardından düğmeleri çevirerek sabitleme plakasını yerine sabitleyin. Daha fazla tutma kapasitesine ihtiyacınız varsa, ek kelepçeler ve yuvalar kullanın.

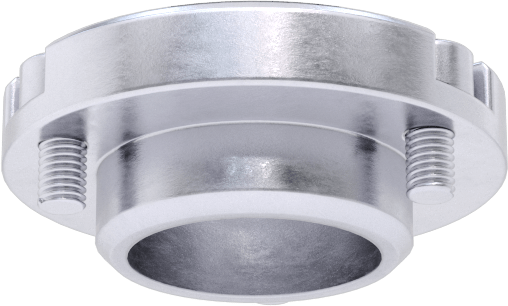

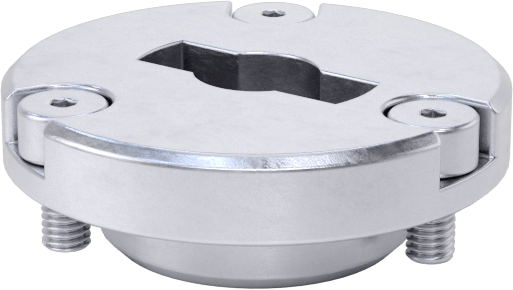

Bağlantı Elemanı Montajı — Bağlantı elemanı montajlı yuvaların ön yüzünde üç adet gömme delik bulunur; böylece bunları ürünle birlikte verilen vidalarla taban plakasına sabitleyebilirsiniz.
