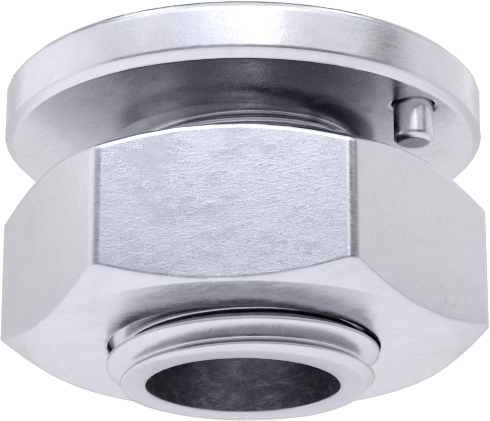

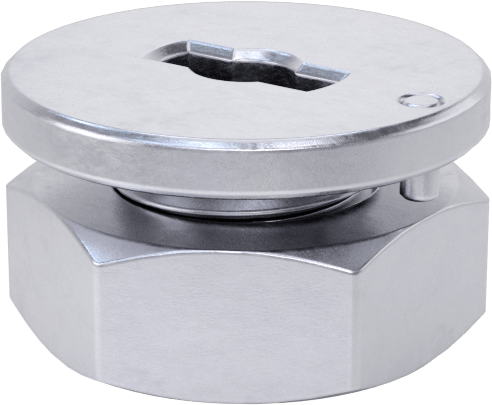

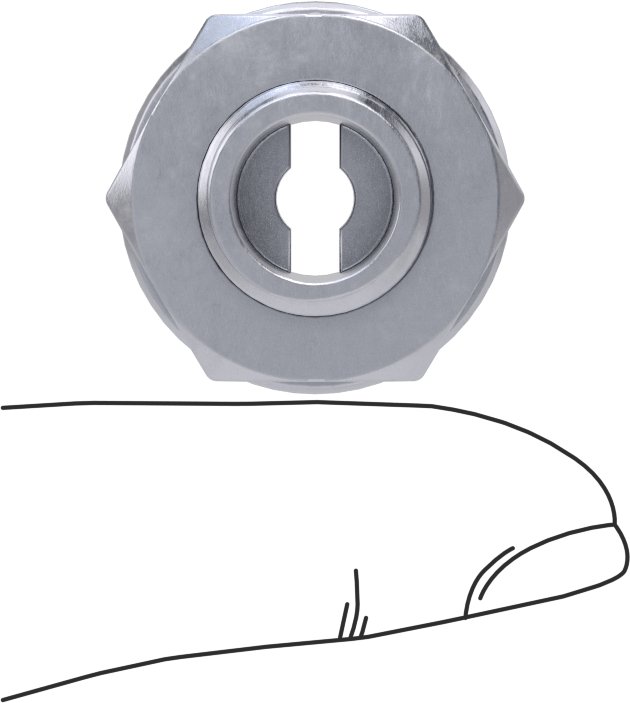

5 mm Şaft Çapı için Montaj Kam Yuvasına Dişli Çeyrek Dönüşlü Hızlı Değiştirilebilir Sabitleme Kelepçesi
| Bileşen | Kam Yuvası |
| Montaj Türü | Dişli |
| Sabitleme Aparatı Plakası Kalınlığı için | |
| Minimum | 1/4"0.64 cm |
| Maksimum | 3/8"0.95 cm |
| Kelepçe Şaft Çapı için | 5 mm |
| Çap | 1"2.54 cm |
| Kalınlık | 5/8"1.59 cm |
| Dişler | |
| Boyut | M14 × 1.5 mm |
| Malzeme | Nikel Kaplı Çelik |
| Sabitleme Aparatı Plakası Kalınlığı için | 1/4" ila 3/8"0.64 cm / 0.95 cm |
| Performans | Hızlı Değiştirme |
| Ölçü Birimleri | Inch, Metrik |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu kelepçeleri sabitleme plakalarına, makine alt plakalarına ve tombstone'lara takarak işleme kurulumunuzdaki bileşenleri hızlı bir şekilde takıp çıkarabilirsiniz. Bir düğmeyi çevirerek kilitlenir veya açılırlar. Sıkıştırırken konumlandırıldıkları için bileşenleri ±0,1 inçlik tekrarlanabilirlikle doğru bir şekilde konumlandırabilirsiniz.
Doğru konumlandırma için en az iki set kelepçe ve kam yuvası kullanın. Yuvaları bir taban plakasına, kelepçeleri ise bir sabitleme plakasına takın. İki plakayı hizalayın, kelepçeleri yuvalara yerleştirin, ardından düğmeleri çevirerek sabitleme plakasını yerine sabitleyin. Daha fazla tutma kapasitesine ihtiyacınız varsa, ek kelepçeler ve yuvalar kullanın.
Vidalı — Vidalı yuvalar, dişli bir deliğe monte edilmek üzere dişli bir gövdeye sahiptir. Bunlar, ürünle birlikte verilen somunla sabitlendiğinden ince taban plakaları için idealdir.
