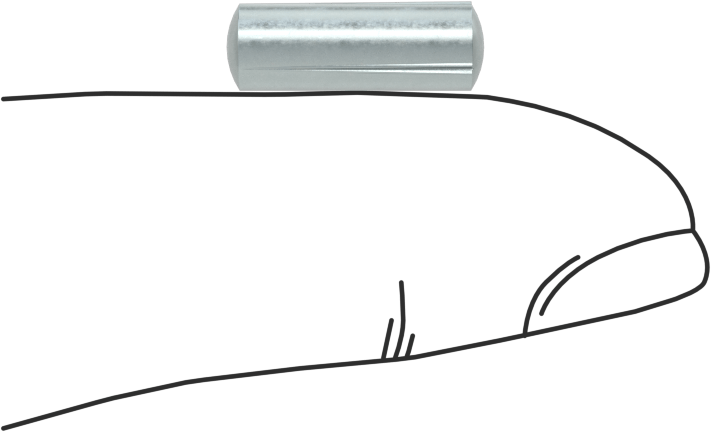

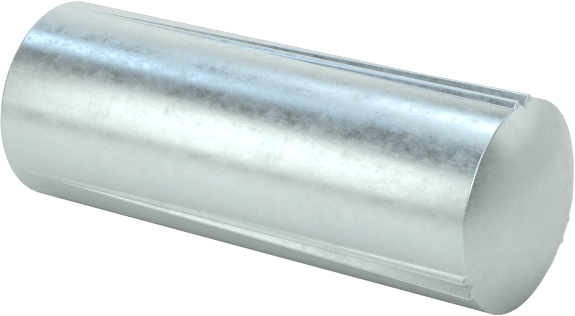

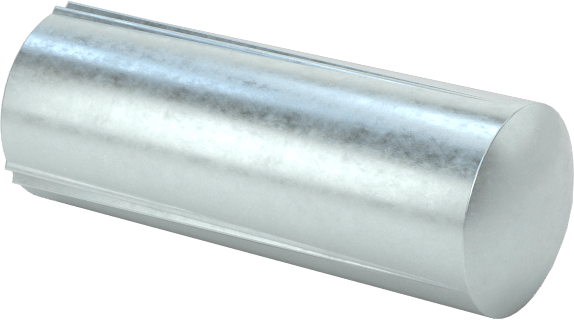

Çelik tam oluklu dübel pimleri
3/16" (0.48 cm) Çap, 1/2" (1.27 cm) Uzunluk
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Dolu |
| Bağlantı Elemanı Başlığı Tipi | Düz |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Çap | 3/16"0.48 cm |
| Uzunluk | 1/2"1.27 cm |
| Nominal | |
| Çap | 0.188"0.48 cm |
| Çap Toleransı | -0.002" ila 0"0.01 cm / 0.00 cm |
| Maksimum | |
| Çap | 0.198"0.50 cm |
| Çap Toleransı | -0.003" ila 0.003"0.01 cm / 0.01 cm |
| Yiv Tipi | Konik |
| Çift Kesme Kopma Mukavemeti | 3,300 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Yiv Konumu | Dolu |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Çelik Sınıfı | 12L14 Karbon Çelik |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 731829.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Standart pimlerden daha sıkı oturan bu pimler, kusurlu deliklerde bile hareket ve titreşimden kaynaklanan çekilmeye karşı direnç gösterir. Takıldığında üç oluk sıkışarak kapanır ve yerine kilitlenmek için gerilim oluşturur. A Tipi pimler olarak da bilinir.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Konik Yiv — Paralel yivli pimlere göre kurulumu daha kolaydır, ancak yüksek titreşimli uygulamalarda daha az güvenlidir.
