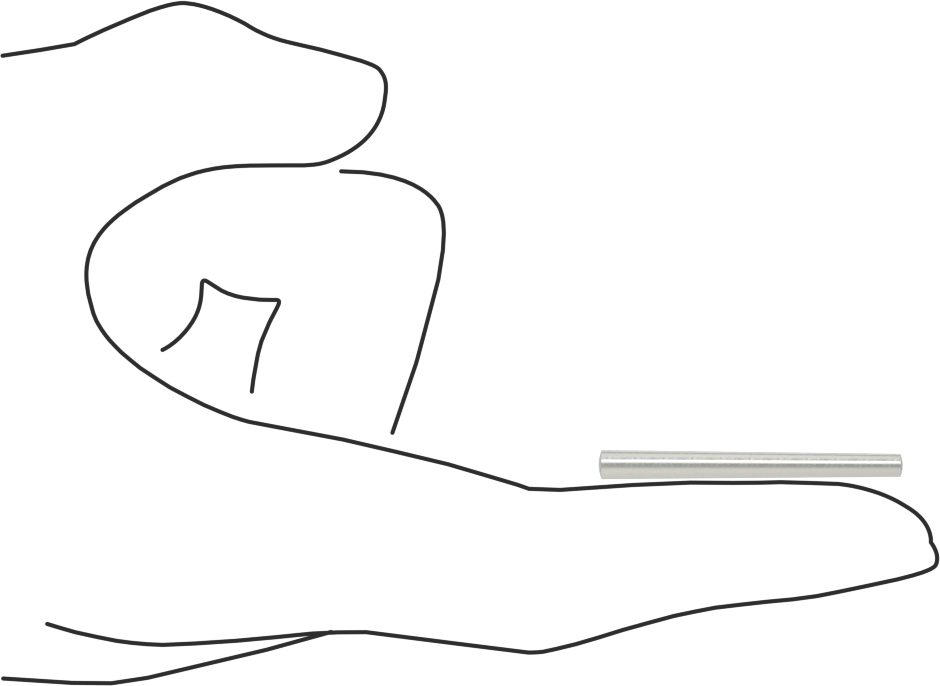

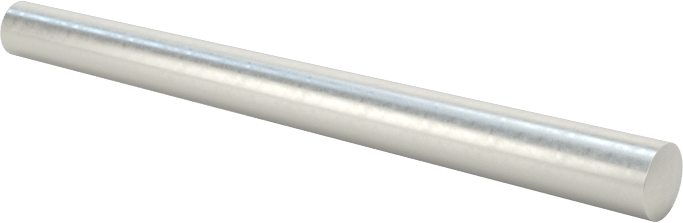

12L14 Karbon Çelik Konik Pim
2/0 Numaralı Pim, 0,141" (0.36 cm) Büyük Uç Çapı, 1-1/2" (3.81 cm) Uzunluk
| Bağlantı Elemanı Başlığı Tipi | Düz |
| Ölçü Birimleri | İnç |
| Konik Pim Sayısı | 2/0 |
| Büyük Uç Çapı | 0.141"0.36 cm |
| Büyük Uç Çapı Toleransı | -0.0007" ila 0.0013"0.00 cm / 0.00 cm |
| Malzeme | 12L14 Karbon Çelik |
| Uzunluk | 1 1/2"3.81 cm |
| Küçük Uç Çapı | 0.11"0.28 cm |
| Koniklik Oranı | 1:48 |
| Minimum Sertlik | Rockwell B85 |
| Karşılanan Teknik Özellikler | ASME B18.8.2 |
| Kopma Mukavemeti | 46,500 psi3206 bar |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| Pim Tipi | Koniklik |
| Mil Tipi | Konik |
| Menşe Ülke | Çin, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 731829.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Genellikle bileşenleri sabitlemek ve montajları sağlamlaştırmak için kullanılan bu pimler, konik deliklere tam oturması için sabit bir oranda konikleşir. Takılmasını kolaylaştırmak için kenarları hafifçe yuvarlatılmıştır. Takmak için, inç boyutları için pim numarasına veya metrik boyutlar için küçük uç çapına uygun konik bir matkap ucu kullanarak konik bir delik açın. Çıkarmak için, pimin küçük ucuna bir zımba ile vurarak dışarı çıkarın.
İnç-inç pimler, malzeme ve boyutlar açısından ASME B18.8.2 spesifikasyonlarına uygundur.
12L14 Karbon Çelik — 12L14 karbon çelik pimler iyi bir mukavemete sahiptir.
Kırılma Mukavemeti—Kırılma mukavemeti, pimi iki parçaya ayırmak için gereken kuvvet olan tek kesme kuvveti olarak ölçülür.
