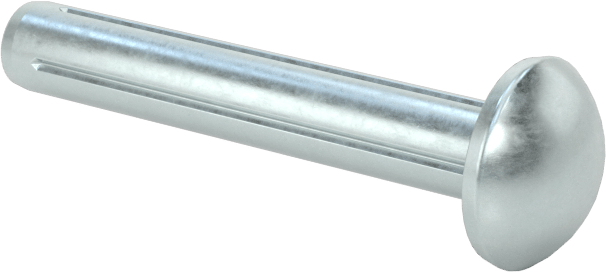

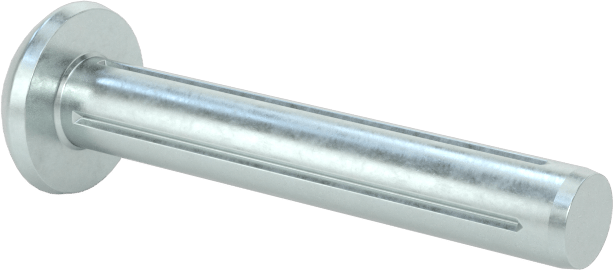

Yuvarlak Başlı Tam Oluklu Pim, Çinko Kaplamalı 1004-1045 Karbon Çelik
1" (2.54 cm) Uzunluk, 0,161 inç Uç Çapı
| Tolerans Derecesi | Standart |
| Yiv Kapsama Alanı | Dolu |
| Bağlantı Elemanı Başlığı Tipi | Yuvarlatılmış |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Uzunluk | 1"2.54 cm |
| Nominal | |
| Çap | 0.161"0.41 cm |
| Çap Toleransı | -0.002" ila 0"0.01 cm / 0.00 cm |
| Maksimum | |
| Çap | 0.171"0.43 cm |
| Çap Toleransı | -0.002" ila 0.002"0.01 cm / 0.01 cm |
| Yiv Tipi | Paralellik |
| Çift Kesme Kopma Mukavemeti | Derecelendirilmemiştir |
| Minimum Sertlik | Derecelendirilmemiştir |
| Başlık | |
| Çap | 0.347"0.88 cm |
| Yükseklik | 0.13"0.33 cm |
| Karşılanan Teknik Özellikler | ASME B18.8.2 |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Yiv Konumu | Dolu |
| Pim Tipi | Dübeli |
| Mil Tipi | Yivli |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 731829.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Kubbeli başlık, bitmiş bir görünüm yaratır, bu nedenle bu pimler genellikle braketleri, düğmeleri ve makine plakalarını takmak için kullanılır. Pimleri bir deliğe bastırdığınızda oluklar sıkışarak kapanır ve bunları yerine kilitlemek için gerilim oluşturur.
En iyi uyumu sağlamak için, deliğinizi gösterilen nominal çaptan biraz daha büyük açın.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
Paralel Yiv—Şiddetli titreşim altında yerinde kalmak için konik yivli pimlerden daha sıkı oturur. Ancak, takmak için daha fazla güç gerektirirler.
