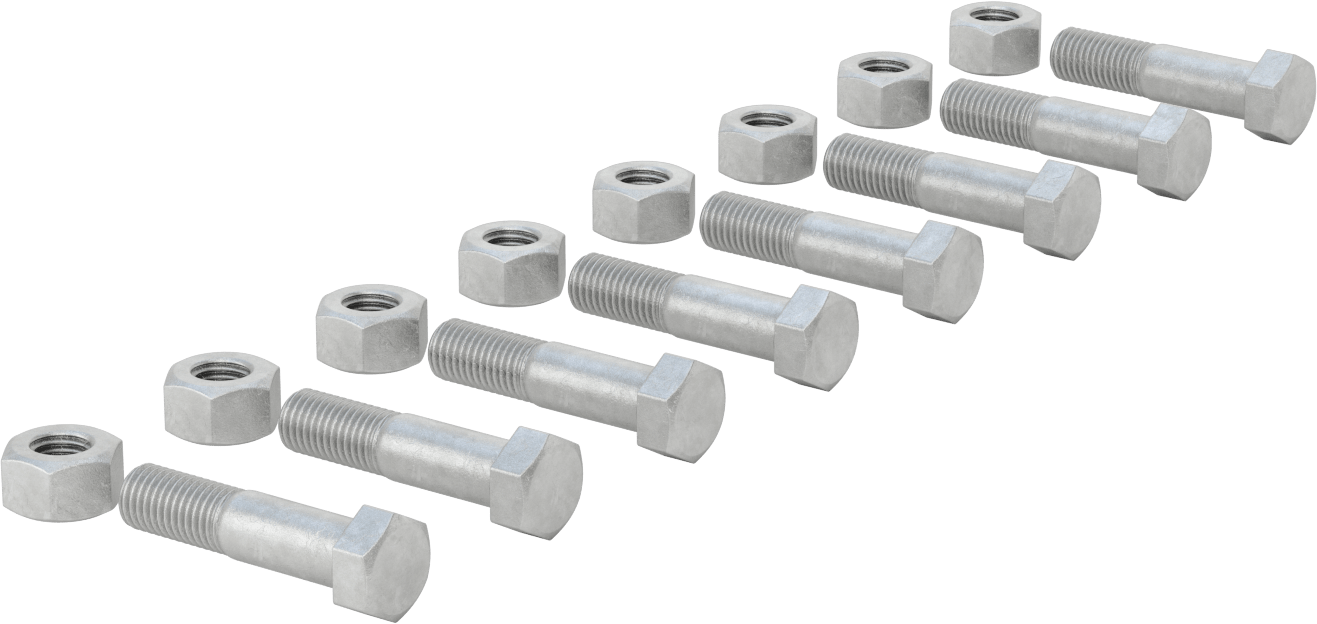

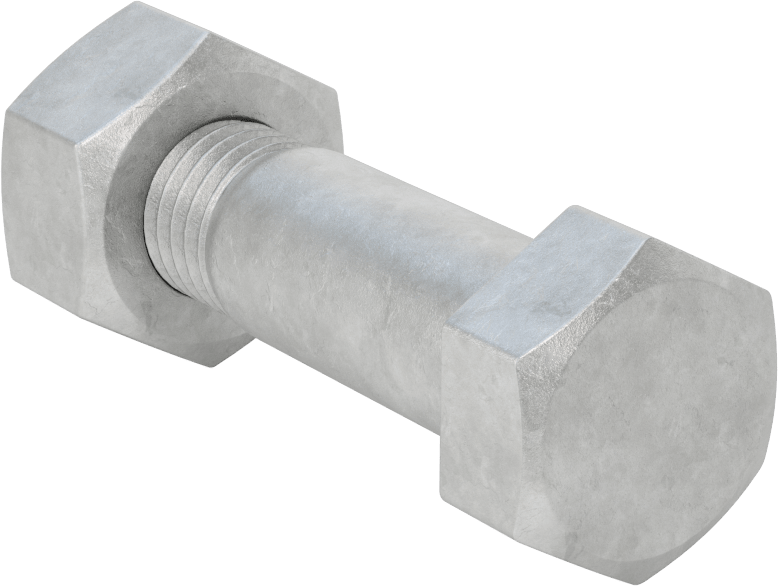

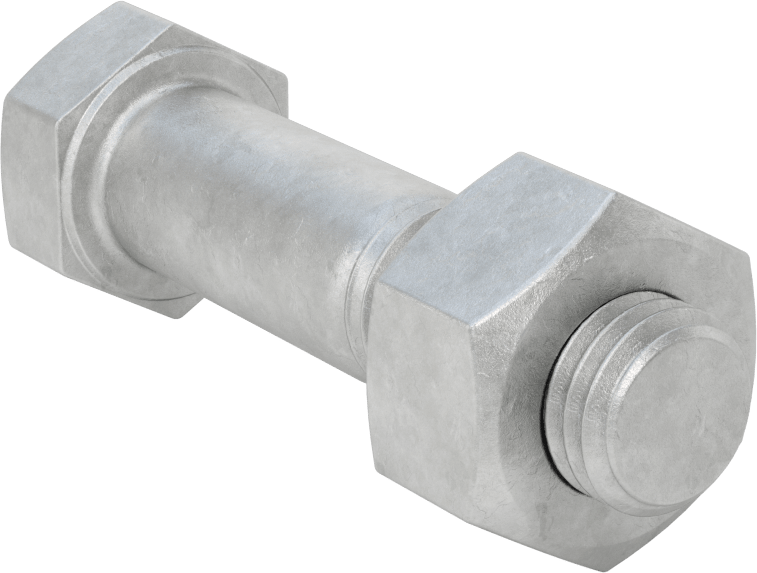

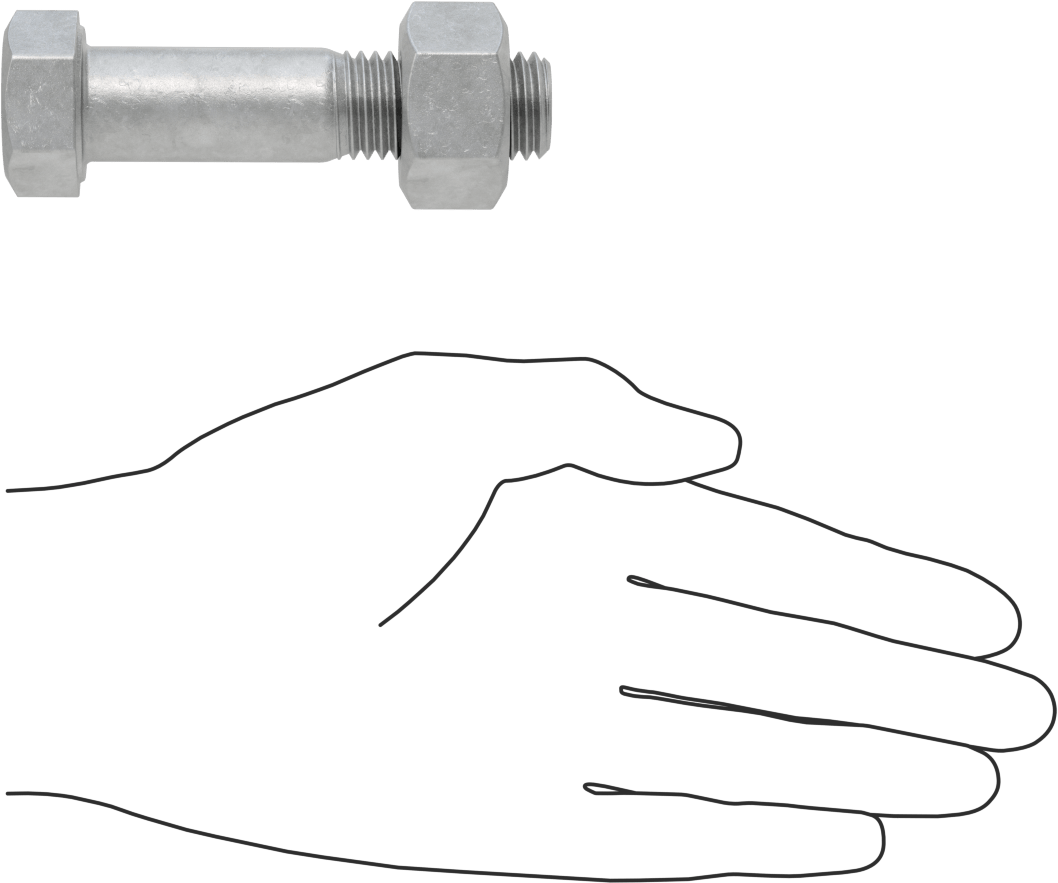

Çelik Ağır Altıgen Vida ve Somun Kiti, Galvanizli
3/4" (1.90 cm)-10 Diş, 125/150 Sınıfı için, 5 ve 6 Boru Boyutu
| Boru Çapı İçin | 5, 6 |
| Vida | |
| Kafa Tipi | Altıgen |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Vida Boyutu Ondalık Eşdeğeri | 0.75"1.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2A |
| Uzunluk | 3 1/4"8.25 cm |
| Diş Açma | Kısmen Dişli |
| Min. Diş Uzunluğu | 1 3/4"4.44 cm |
| Kafa Genişliği | 1 1/4"3.17 cm |
| Baş Yüksekliği | 1/2"1.27 cm |
| Malzeme | Sıcak Daldırma Galvanizli Çelik |
| Çekme Mukavemeti | 60,000 psi4137 bar |
| Sertlik | Rockwell B69 |
| Karşılanan Teknik Özellikler | ASME B18.2.1, ASTM A307 |
| Somun | |
| Tip | Altıgen |
| Altıgen somun profili | Ağır |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2B |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 47/64"1.87 cm |
| Malzeme | Sıcak Daldırma Galvanizli Çelik |
| Karşılanan Teknik Özellikler | ASME B18.2.2, ASTM A563 |
| Flanş için | |
| Malzeme | Dökme Demir, Çelik |
| Sınıf | 125, 150 |
| Dahil Olan Vida Sayısı | 8 |
| Dahil Olan Somun Sayısı | 8 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731815.9000 |
| ECCN | EAR99 |
Standart boyutlu çelik ve dökme demir boru flanşlarını birleştirin — bu kitler, cıvata deliklerine uygun boyut ve sayıda vida ve somun ile birlikte gelir. Vida başlıkları ve somunlar, standart altıgen bağlantı elemanlarından %10 daha geniştir, bu sayede kuvveti daha geniş bir alana dağıtırlar ve daha fazla torkla sıkabilirsiniz. Tam bir bağlantı için bir contaya da ihtiyacınız olacaktır. Tüm bağlantı elemanları, boyutlar açısından ASME spesifikasyonlarını ve malzeme kalitesi açısından ASTM spesifikasyonlarını karşılar. Vida uzunluğu, başlığın altından ölçülür.
Sıcak daldırma galvanizli çelik bağlantı elemanları, çinko kaplı bağlantı elemanlarına göre 10 kat daha fazla korozyon direncine sahiptir.
