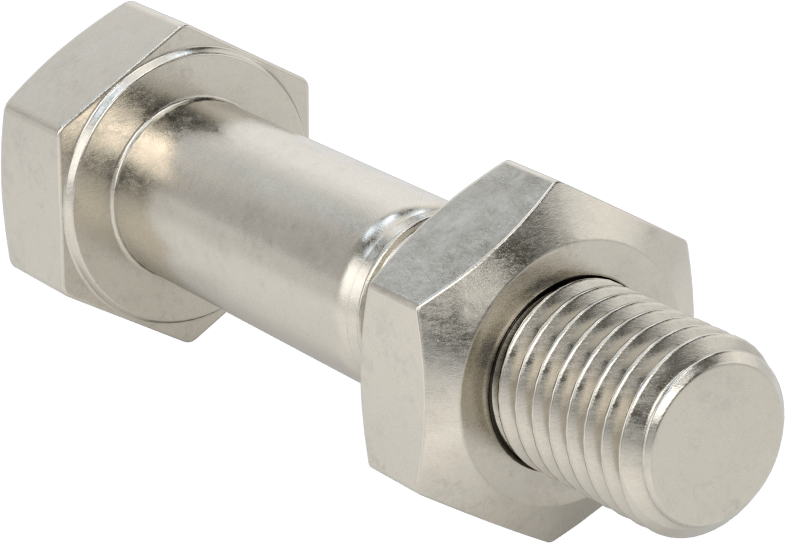

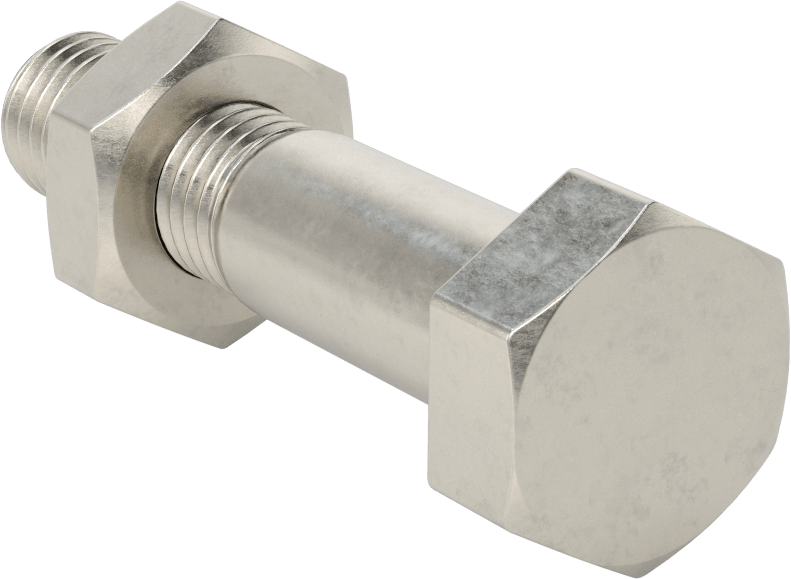

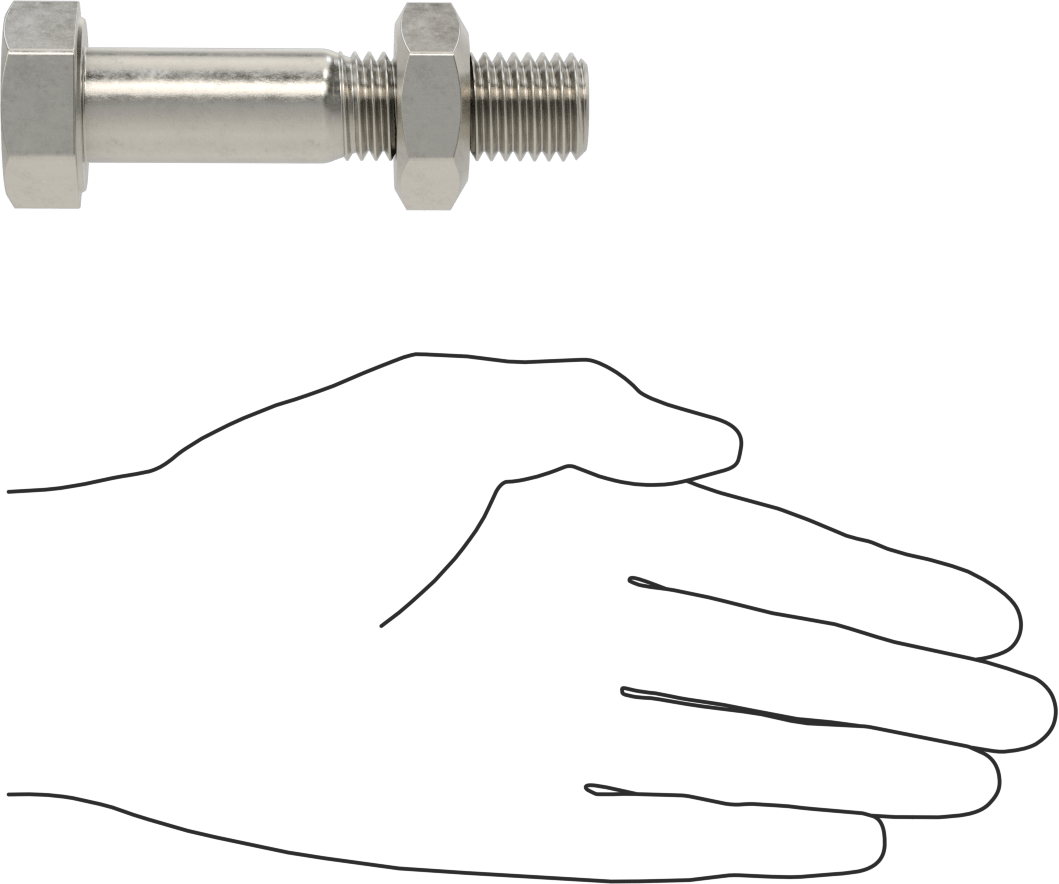

Boru Flanşları için Paslanmaz Çelik Ağır Altıgen Vida ve Somun Kiti
Sınıf 125/150, 3/4" (1.90 cm)-10 Diş, 8 Boru Boyutu için
| Boru Çapı İçin | 820.32 cm |
| Vida | |
| Kafa Tipi | Altıgen |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Vida Boyutu Ondalık Eşdeğeri | 0.75"1.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2A |
| Uzunluk | 3 1/2"8.89 cm |
| Diş Açma | Kısmen Dişli |
| Min. Diş Uzunluğu | 1 3/4"4.44 cm |
| Kafa Genişliği | 1 1/4"3.17 cm |
| Baş Yüksekliği | 1/2"1.27 cm |
| Bağlantı Elemanı Mukavemet Sınıfı/Derecesi | ASTM Grade B8M |
| Malzeme | 316 Paslanmaz Çelik |
| Çekme Mukavemeti | 75,000 psi5171 bar |
| Sertlik | Rockwell B96 |
| Karşılanan Teknik Özellikler | ASME B18.2.1, ASTM A193, ASTM A962 |
| Somun | |
| Somun Tipi | Altıgen |
| Altıgen somun profili | Ağır |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2B |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 47/64"1.87 cm |
| Bağlantı Elemanı Mukavemet Sınıfı/Derecesi | ASTM Grade 8M |
| Malzeme | 316 Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ASME B18.2.2, ASTM A194, ASTM A962 |
| Flanş için | |
| Malzeme | 304 Paslanmaz Çelik, 316 Paslanmaz Çelik, Alüminyum |
| Sınıf | 125, 150 |
| Dahil Olan Vida Sayısı | 8 |
| Dahil Olan Somun Sayısı | 8 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti veya Tayvan |
| Schedule B | 731815.9000 |
| ECCN | EAR99 |
Standart boyutlu paslanmaz çelik veya alüminyum boru flanşlarını bu kitlerle birleştirin; kitler, cıvata deliklerine uygun boyut ve sayıda vida ve somun ile birlikte gelir. Vida başları ve somunlar, standart altıgen bağlantı elemanlarından %10 daha geniştir, bu sayede kuvveti daha geniş bir alana dağıtırlar ve daha fazla torkla sıkabilirsiniz. 316 paslanmaz çelikten üretilen bu kitlerdeki bağlantı elemanları, kimyasallara ve tuzlu suya karşı mükemmel dirence sahiptir. Ayrıca hafif manyetiktirler. Tam bir bağlantı için bir contaya da ihtiyacınız olacaktır. Vida uzunluğu, başın altından ölçülür.
Tüm vidalar ve somunlar, yüksek basınçlı ve yüksek sıcaklıklı uygulamalar için ASTM A193 veya A194 standartlarına uygundur. Ayrıca boyutlar açısından ASME B18.2.1 standartlarına da uygundur.
