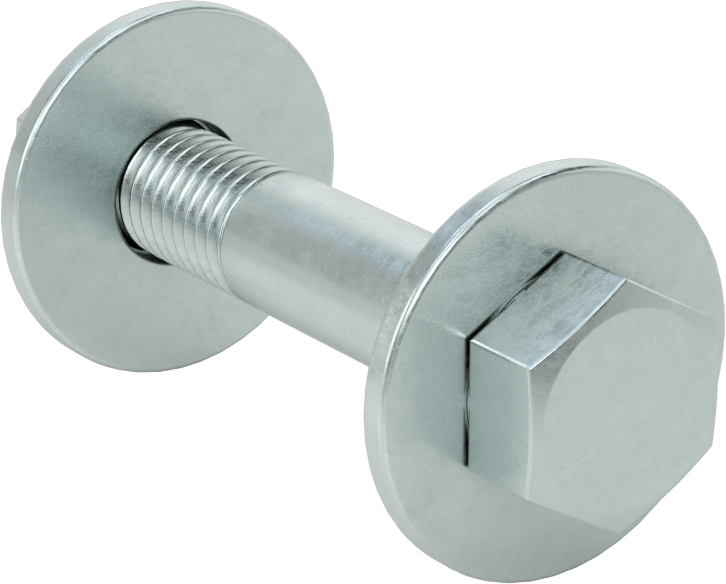

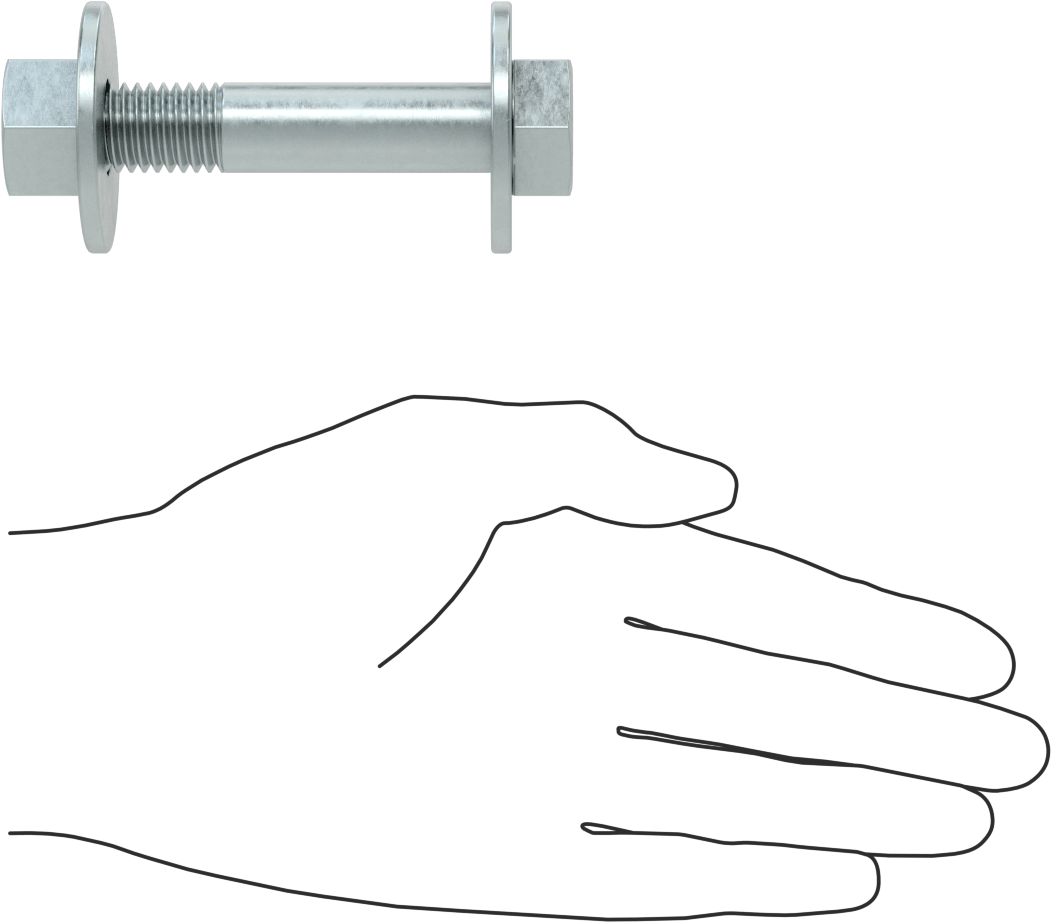

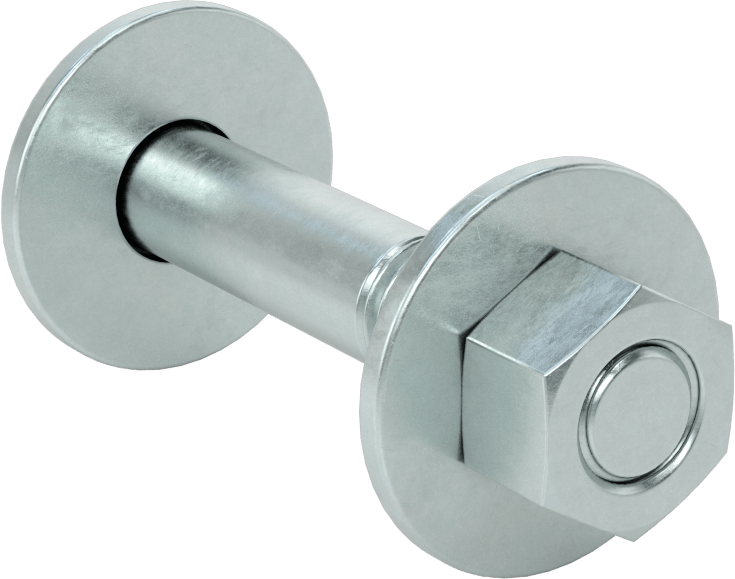

Boru Flanşları için Altıgen Başlı Vida ve Pul Kiti
3 adet Boyutlu Boru Flanşı için, 5/8" (1.59 cm)-11 Boyut, Çelik, 16 Parça
| Boru Çapı İçin | 37.62 cm |
| Vida | |
| Kafa Tipi | Altıgen |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 5/8"-111.59 cm |
| Vida Boyutu Ondalık Eşdeğeri | 0.625"1.59 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2A |
| Uzunluk | 3 1/2"8.89 cm |
| Diş Açma | Kısmen Dişli |
| Min. Diş Uzunluğu | 1 1/2"3.81 cm |
| Kafa Genişliği | 15/16"2.38 cm |
| Baş Yüksekliği | 25/64"0.99 cm |
| Malzeme | Çinko Kaplı Çelik |
| Çekme Mukavemeti | 60,000 psi4137 bar |
| Sertlik | Rockwell B69 |
| Karşılanan Teknik Özellikler | ASME B18.2.1, ASTM A307 |
| Somun | |
| Tip | Altıgen |
| Altıgen somun profili | Standart |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 5/8"-111.59 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2B |
| Genişlik | 15/16"2.38 cm |
| Yükseklik | 35/64"1.39 cm |
| Malzeme | Çinko Kaplı Çelik |
| Karşılanan Teknik Özellikler | ASME B18.2.2, ASTM A563 |
| Pul | |
| Tip | Düz |
| Ölçü Birimleri | İnç |
| ID | 0.688"1.75 cm |
| Dış Çap | 1 3/4"4.44 cm |
| Kalınlık | 0.141"0.36 cm |
| Malzeme | Çinko Kaplı Çelik |
| Flanş için | |
| Malzeme | Plastik |
| Sınıf | 150 |
| Dahil Olan Vida Sayısı | 4 |
| Dahil Olan Somun Sayısı | 4 |
| Dahil Olan Pul Sayısı | 8 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731815.9000 |
| ECCN | EAR99 |
Plastik boru flanşlarını bağlamak için bu kitleri kullanın; bu kitler, ASME B16.5 boyutlarına göre üretilmiş Sınıf 150 flanşlar için boyutlandırılmıştır. Her boru boyutu için cıvata deliklerinin boyutuna ve sayısına uygun vidalar, somunlar ve pullarla birlikte gelir. Tam bir bağlantı için bir contaya da ihtiyacınız olacaktır. Tüm vidalar ve somunlar, malzeme kalitesi açısından ASTM spesifikasyonlarını ve boyutlar açısından ASME spesifikasyonlarını karşılar. Pullar, sıkılmış bir somunun basıncını flanş yüzeyine dağıtır, bu da hasarı önlemeye yardımcı olur. Vida uzunluğu, başın altından ölçülür.
Çinko kaplı çelik bağlantı elemanları, ıslak ortamlarda korozyona karşı dayanıklıdır.
