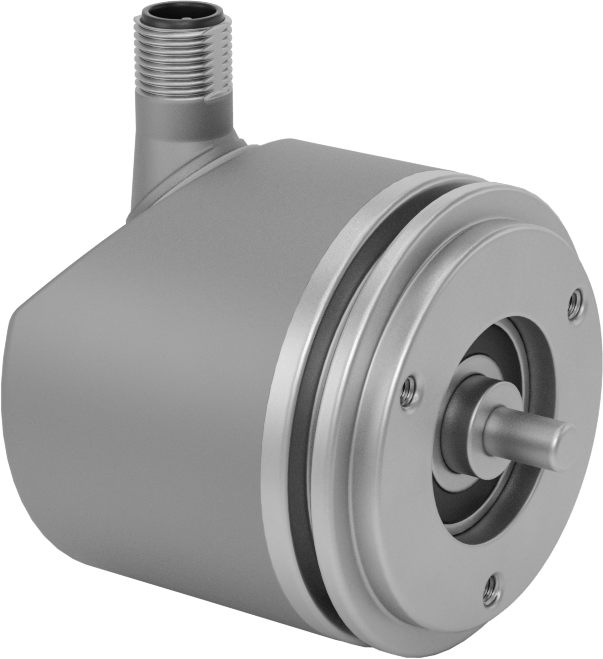

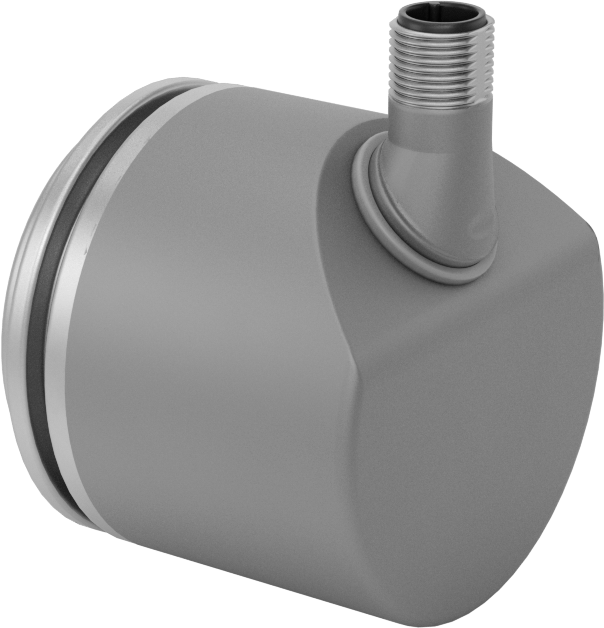

Döner Kodlayıcı, Kompakt, Mutlak, Io Link
6 mm Mil Çapı
| Verici Tipi | Mutlak Optik Enkoder |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Kutup Sayısı | 5 |
| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| İletişim Protokolü | IO Link |
| Mil | |
| Çap | 6 mm |
| Uzunluk | 3/8"0.95 cm |
| Gerekli Bağlantı | Evet |
| Malzeme | Paslanmaz Çelik |
| Döner Enkoder Tipi | Çok Turlu |
| Giriş Gerilimi | 18V DC ila 30V DC |
| Maksimum Giriş Akımı | 75 mA |
| Çıkış Akımı | 50 mA |
| Maksimum Mil Hızı için | 12,000 rpm |
| Gövde Malzemesi | Paslanmaz Çelik |
| Gövde Malzemesi | Alüminyum |
| Muhafaza Derecesi | IP65 |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Boyutu | M4 × 0.7 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Uç Çözünürlüğü | 1 bit ila 31 bit |
| Gövde Çapı | 2.28"5.79 cm |
| Gövde Uzunluğu | 2.11"5.36 cm |
| Enkoder Çıkış Türü | Dijital |
| Çevre | Tozlu, Yıkama, Islak |
| İçerir | Sızdırmaz Bilyalı Rulmanlar |
| Montaj Türü | Mil |
| Toplam | |
| Uzunluk | 2 1/2"6.35 cm |
| Yükseklik | 2.28"5.79 cm |
| Mil Tipi | Yuvarlak |
| Sıcaklık | -40° F ila 185° F |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(b), 6(c) |
| Schedule B Numarası | 903220.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Konektörler |

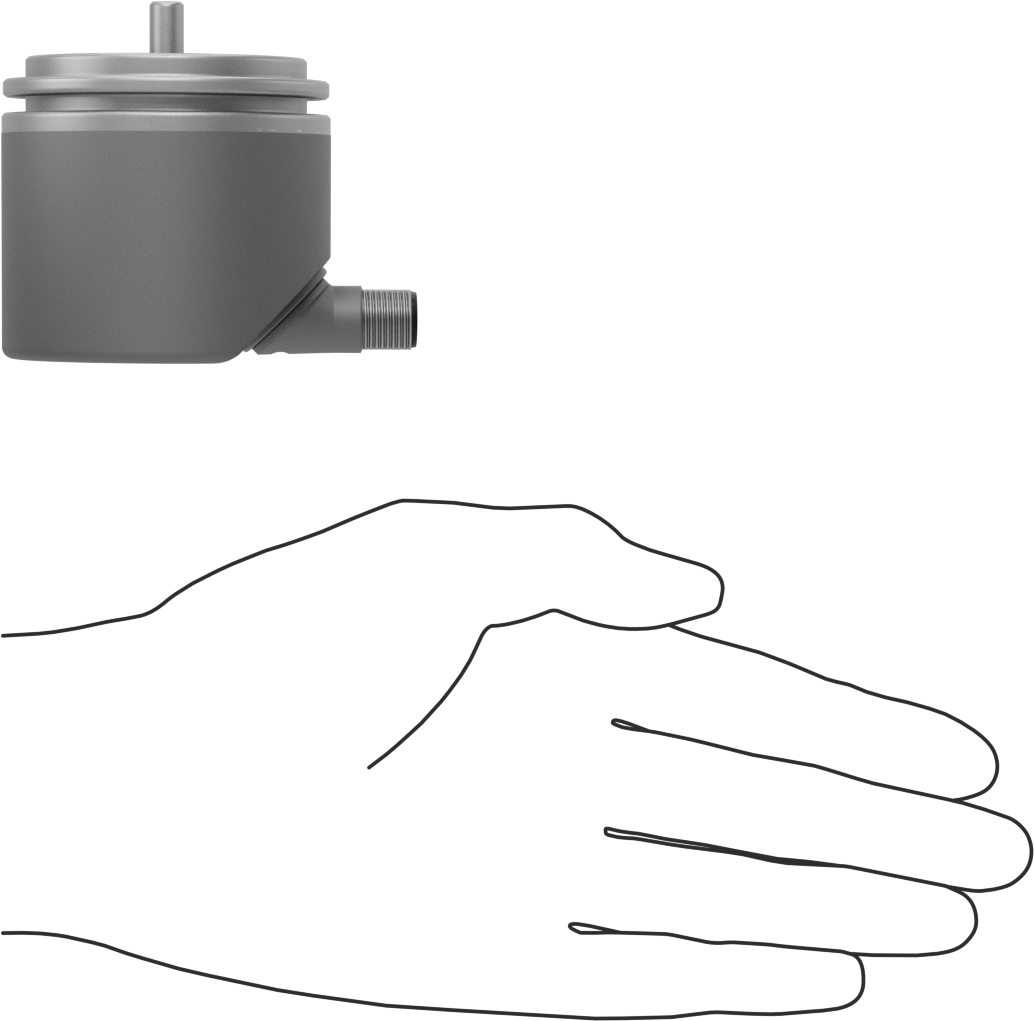

Makinelerin dar alanlarında mesafeyi, yönü ve hızı takip edin. Silindirik ve standart konum ölçüm vericilerinin yaklaşık yarısı boyutunda olan bu vericiler, genellikle robot kollarında ve kalabalık konveyörlerde kullanılır. Enkoderler olarak da bilinen bu vericiler, dönme hareketini elektrik sinyaline dönüştürerek hareket verilerini sisteminize gönderir.
Mutlak Optik Enkoder—Mutlak vericiler, güç kesintisinden sonra bile milin tam konumunu size verir.
Mil Dişli Kutusu Girişi — Mil bulunan vericiler, farklı çaplara uyum sağlamak için esnek bir mil kaplini ile motor miline bağlanır.
IO Link İletişim Protokolü — IO Link özellikli vericiler, bir PLC, insan-makine arayüzü (HMI) veya bilgisayara bağlandığında çözünürlüklerini uzaktan ayarlamanıza olanak tanır.
Çok Turlu Döner Enkoder — Çok turlu mutlak vericiler, bir milin kaç tam tur attığını sayar. Genellikle baskı silindirlerinin birden fazla dönüş boyunca hizalı kalmasını sağlamak için kullanılırlar.
IP65 Muhafaza Sınıfı—IP sınıfı vericiler toz ve sudan korunur.
