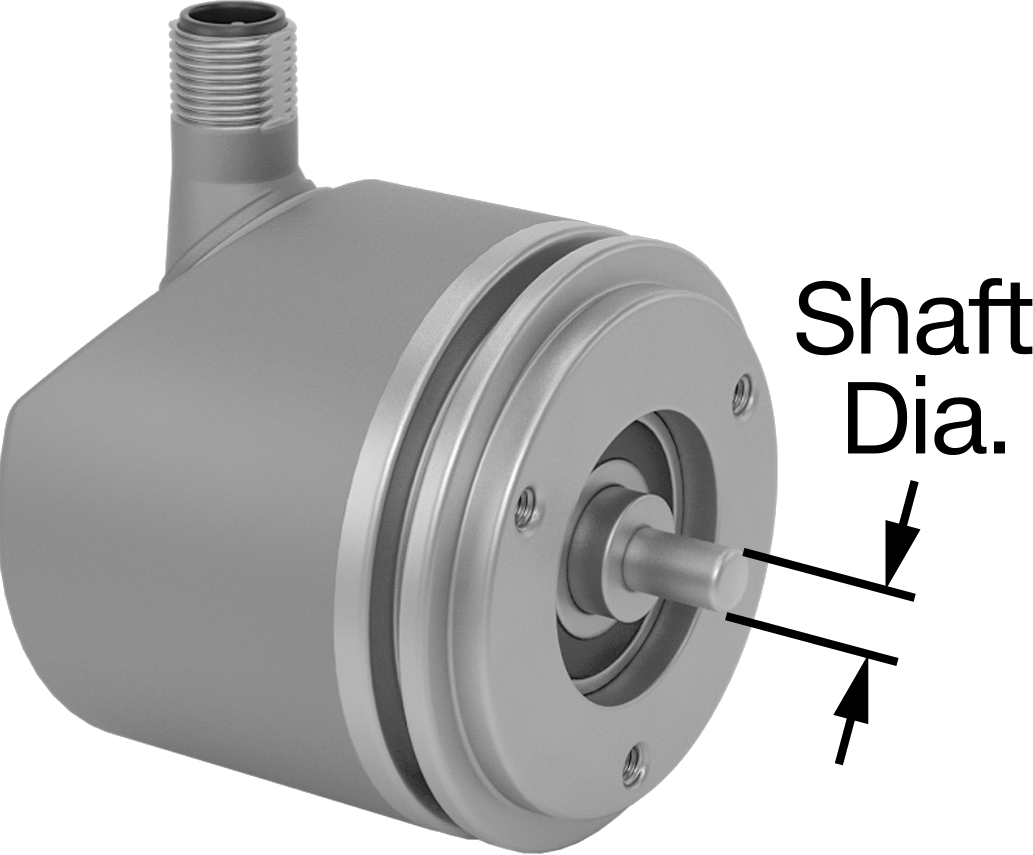

Döner Kodlayıcı, Kompakt, Artımlı
10 mm Mil Çapı
| Verici Tipi | Artımlı Optik Enkoder |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Kutup Sayısı | 5 |
| Elektrik Bağlantısı | M12 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| İletişim Protokolü | IO Link |
| Mil | |
| Çap | 10 mm |
| Uzunluk | 13/16"2.06 cm |
| Gerekli Bağlantı | Evet |
| Malzeme | Paslanmaz Çelik |
| Döner Enkoder Tipi | Tek Tur |
| Giriş Gerilimi | 5V DC ila 30V DC |
| Maksimum Giriş Akımı | 150 mA |
| Çıkış Akımı | 50 mA |
| Maksimum Mil Hızı için | 12,000 rpm |
| Gövde Malzemesi | Paslanmaz Çelik |
| Gövde Malzemesi | Alüminyum |
| Muhafaza Derecesi | IP65 |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Boyutu | M4 × 0.7 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Çözünürlük | 1 ila 10,000 |
| Gövde Çapı | 2.28"5.79 cm |
| Gövde Uzunluğu | 1.95"4.95 cm |
| Enkoder Çıkış Türü | Dijital |
| Çevre | Tozlu, Yıkama, Islak |
| Frekans | 1,000 kHz |
| İçerir | Sızdırmaz Bilyalı Rulmanlar |
| Montaj Türü | Mil |
| Toplam | |
| Uzunluk | 3.7"9.40 cm |
| Yükseklik | 2.28"5.79 cm |
| Mil Tipi | D Profili |
| Sıcaklık | -40° F ila 185° F |
| Menşe Ülke | Polonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(b), 6(c) |
| Schedule B Numarası | 903220.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Konektörler |
Makinelerin dar alanlarında mesafeyi, yönü ve hızı takip edin. Silindirik ve standart konum ölçüm vericilerinin yaklaşık yarısı boyutunda olan bu vericiler, genellikle robot kollarında ve kalabalık konveyörlerde kullanılır. Enkoderler olarak da bilinen bu vericiler, dönme hareketini elektrik sinyaline dönüştürerek hareket verilerini sisteminize gönderir.
Artımlı Optik Enkoder — Artımlı vericiler, dönen bir milin bir referans noktasına göre ne kadar döndüğünü izler. Elektrik kesintisinden sonra sıfırlanmaları gerekir.
Mil Dişli Kutusu Girişi — Mil bulunan vericiler, farklı çaplara uyum sağlamak için esnek bir mil kaplini ile motor miline bağlanır.
IO Link İletişim Protokolü — IO Link özellikli vericiler, bir PLC, insan-makine arayüzü (HMI) veya bilgisayara bağlandığında çözünürlüklerini uzaktan ayarlamanıza olanak tanır.
IP65 Muhafaza Sınıfı—IP sınıfı vericiler toz ve sudan korunur.
