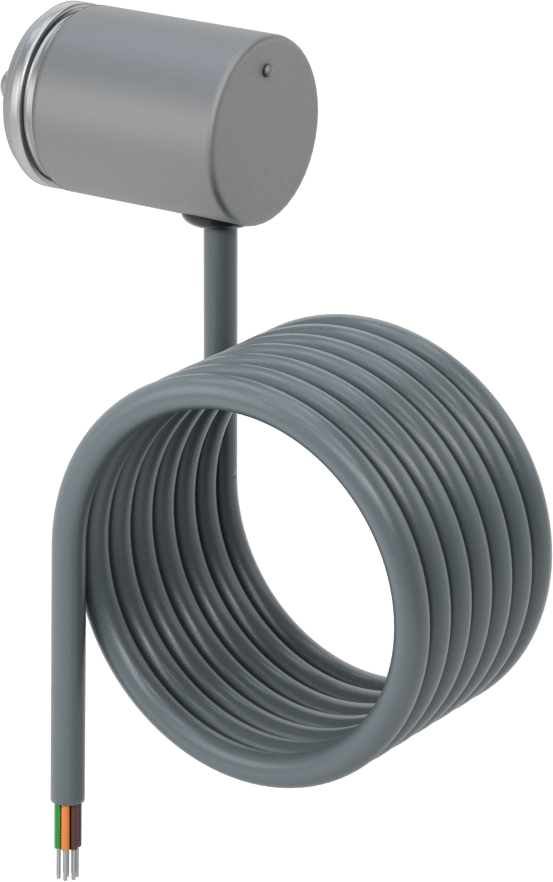

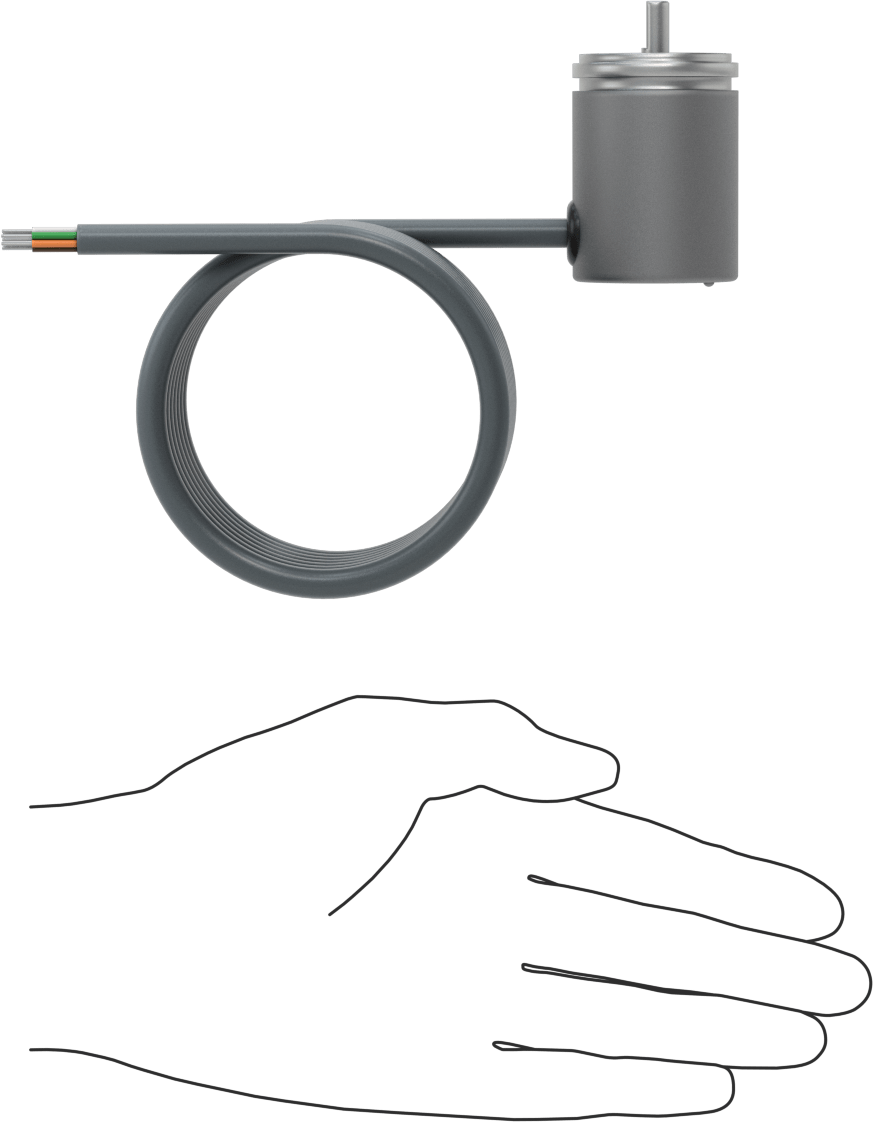

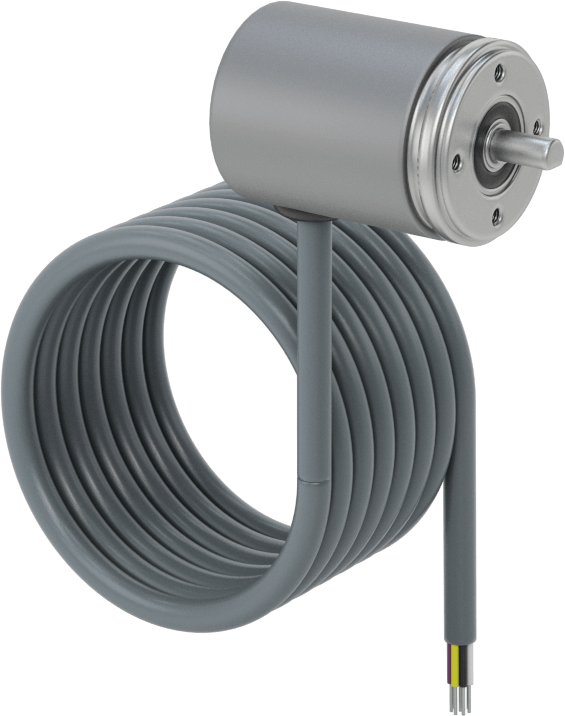

Döner Kodlayıcı, Kompakt, Mutlak
6 mm Mil Çapı, 24 Bit Çözünürlük
| Verici Tipi | Mutlak Optik Enkoder |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Elektrik Bağlantısı | Tel Uçları |
| İletişim Protokolü | Senkron Seri Arayüz (SSI) |
| Mil | |
| Çap | 6 mm |
| Uzunluk | 7/16"1.11 cm |
| Gerekli Bağlantı | Evet |
| Malzeme | Paslanmaz Çelik |
| Döner Enkoder Tipi | Çok Turlu |
| Giriş Gerilimi | 5V DC ila 32V DC |
| Maksimum Giriş Akımı | 50 mA |
| Çıkış Akımı | 100 mA |
| Maksimum Mil Hızı için | 12,000 rpm |
| Gövde Malzemesi | Alüminyum |
| Gövde Malzemesi | Paslanmaz Çelik |
| Muhafaza Derecesi | IP65 |
| Montaj Delikleri | |
| Adet | 4 |
| Diş Boyutu | M3 × 0.5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Uç Çözünürlüğü | 24 bit |
| Gövde Çapı | 1 1/2"3.81 cm |
| Gövde Uzunluğu | 1.94"4.93 cm |
| Kablo | |
| Tel Uzunluğu | 72"1.83 m |
| Dış Çap | 0.25"0.64 cm |
| Dış Kaplama Malzemesi | PVC |
| Enkoder Çıkış Türü | Dijital |
| Çevre | Tozlu, Yıkama, Islak |
| İçerir | Sızdırmaz Bilyalı Rulmanlar |
| Montaj Türü | Mil |
| Tel Çıkış Sayısı | 8 |
| Çıkış Kod Türü | Gri |
| Toplam | |
| Uzunluk | 2.4"6.10 cm |
| Yükseklik | 1 1/2"3.81 cm |
| Mil Tipi | D Profili |
| Sıcaklık | -40° F ila 185° F |
| Kablolama Talimatları Dahil | Evet |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 903220.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Makinelerin dar alanlarında mesafeyi, yönü ve hızı takip edin. Silindirik ve standart konum ölçüm vericilerinin yaklaşık yarısı boyutunda olan bu vericiler, genellikle robot kollarında ve kalabalık konveyörlerde kullanılır. Enkoderler olarak da bilinen bu vericiler, dönme hareketini elektrik sinyaline dönüştürerek hareket verilerini sisteminize gönderir.
Mutlak Optik Enkoder—Mutlak vericiler, güç kesintisinden sonra bile milin tam konumunu size verir.
Mil Dişli Kutusu Girişi — Mil bulunan vericiler, farklı çaplara uyum sağlamak için esnek bir mil kaplini ile motor miline bağlanır.
Çok Turlu Döner Enkoder — Çok turlu mutlak vericiler, bir milin kaç tam tur attığını sayar. Genellikle baskı silindirlerinin birden fazla dönüş boyunca hizalı kalmasını sağlamak için kullanılırlar.
IP65 Muhafaza Sınıfı—IP sınıfı vericiler toz ve sudan korunur.
