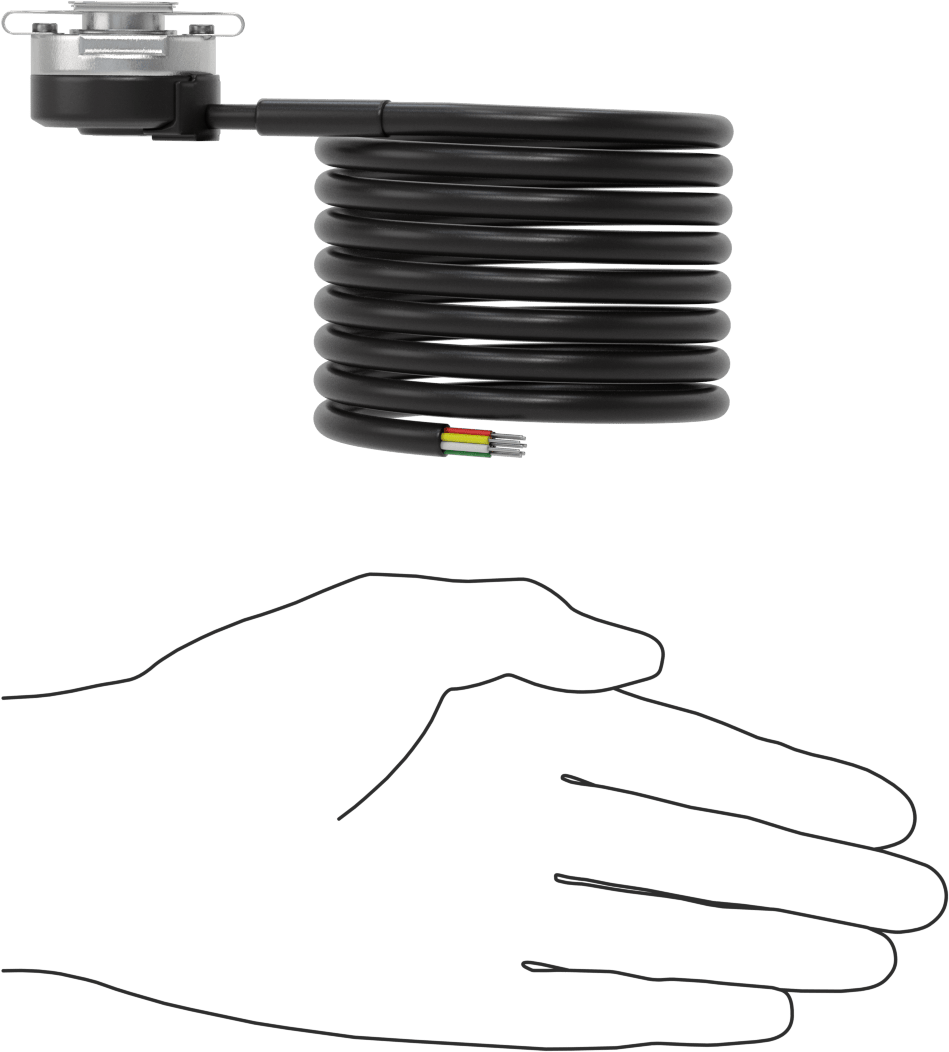

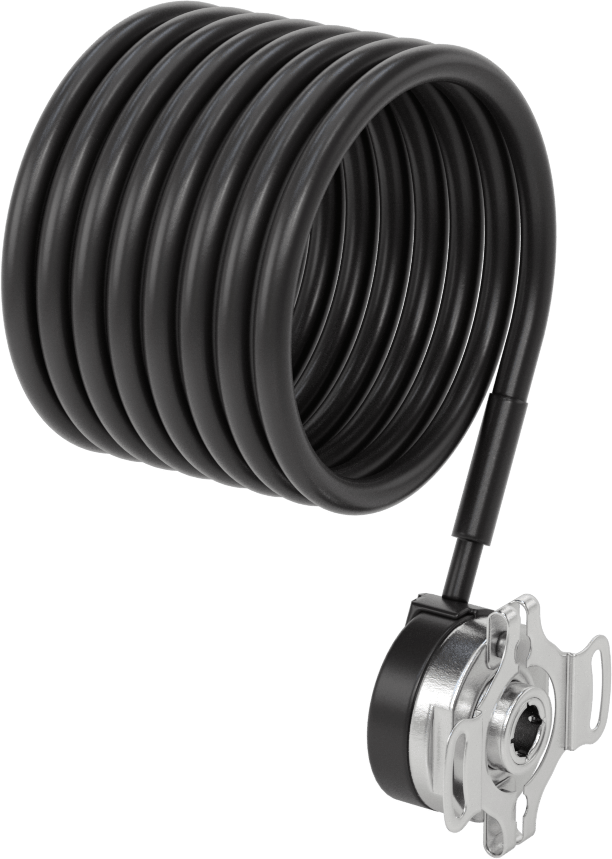

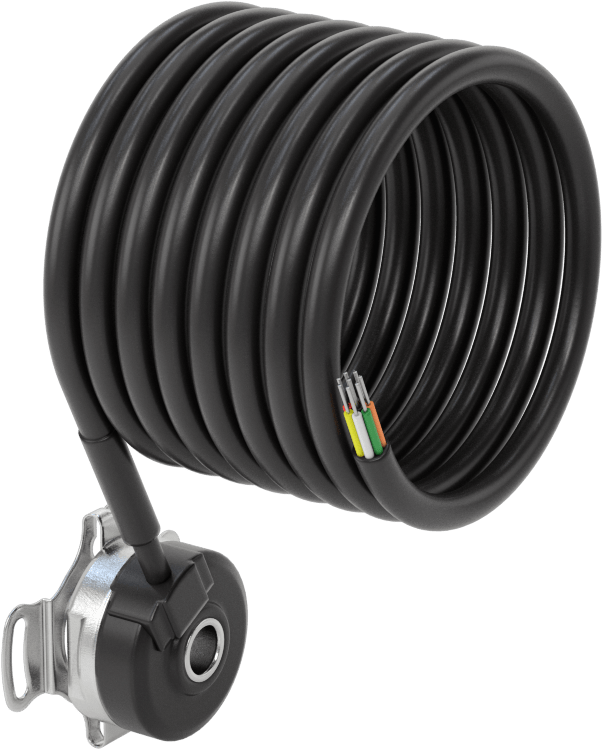

Döner Kodlayıcı, Kompakt, Mutlak
3/8" (0.95 cm) Mil Çapı, 24 Bit
| Verici Tipi | Mutlak Optik Enkoder |
| Dişli Kutusu Giriş Bağlantısı | Mil Açıklığı |
| Elektrik Bağlantısı | Tel Uçları |
| İletişim Protokolü | Senkron Seri Arayüz (SSI) |
| Mil Çapı İçin | 3/8"0.95 cm |
| Döner Enkoder Tipi | Çok Turlu |
| Giriş Gerilimi | 5V DC ila 24V DC |
| Maksimum Giriş Akımı | 100 mA |
| Çıkış Akımı | 420 mA |
| Maksimum Mil Hızı için | 8,000 rpm |
| Gövde Malzemesi | Alüminyum |
| Gövde Malzemesi | Plastik |
| Montaj Plakası Genişliği | 2.16"5.49 cm |
| Vida Boyutu | No. 6 |
| Montaj Delikleri | |
| Adet | 2 |
| Merkezden Merkeze | 1.81"4.60 cm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Uç Çözünürlüğü | 24 bit |
| Gövde Çapı | 1 1/2"3.81 cm |
| Gövde Uzunluğu | 1"2.54 cm |
| Delik Tipi | Bitmiş |
| Kablo | |
| Tel Uzunluğu | 78"1.98 m |
| Dış Çap | 0.25"0.64 cm |
| Dış Kaplama Malzemesi | Silikon Kauçuk |
| Enkoder Çıkış Türü | Dijital |
| İçerir | İki adet ayar vidası |
| Montaj Türü | Ayar Vidası |
| Tel Çıkış Sayısı | 8 |
| Çıkış Kod Türü | İkili |
| Toplam | |
| Uzunluk | 1"2.54 cm |
| Yükseklik | 1 1/2"3.81 cm |
| Sıcaklık | -40° F ila 245° F |
| Kablolama Talimatları Dahil | Evet |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 903220.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Makinelerin dar alanlarında mesafeyi, yönü ve hızı takip edin. Silindirik ve standart konum ölçüm vericilerinin yaklaşık yarısı boyutunda olan bu vericiler, genellikle robot kollarında ve kalabalık konveyörlerde kullanılır. Enkoderler olarak da bilinen bu vericiler, dönme hareketini elektrik sinyaline dönüştürerek hareket verilerini sisteminize gönderir.
Mutlak Optik Enkoder—Mutlak vericiler, güç kesintisinden sonra bile milin tam konumunu size verir.
Mil Açıklıklı Dişli Kutusu Çıkışı — Mil açıklığına sahip vericiler, motorunuzun miline kaydırılarak takılır. Montaj plakası, motorunuzun titreşimini telafi etmek için esner.
Çok Turlu Döner Enkoder — Çok turlu mutlak vericiler, bir milin kaç tam tur attığını sayar. Genellikle baskı silindirlerinin birden fazla dönüş boyunca hizalı kalmasını sağlamak için kullanılırlar.
