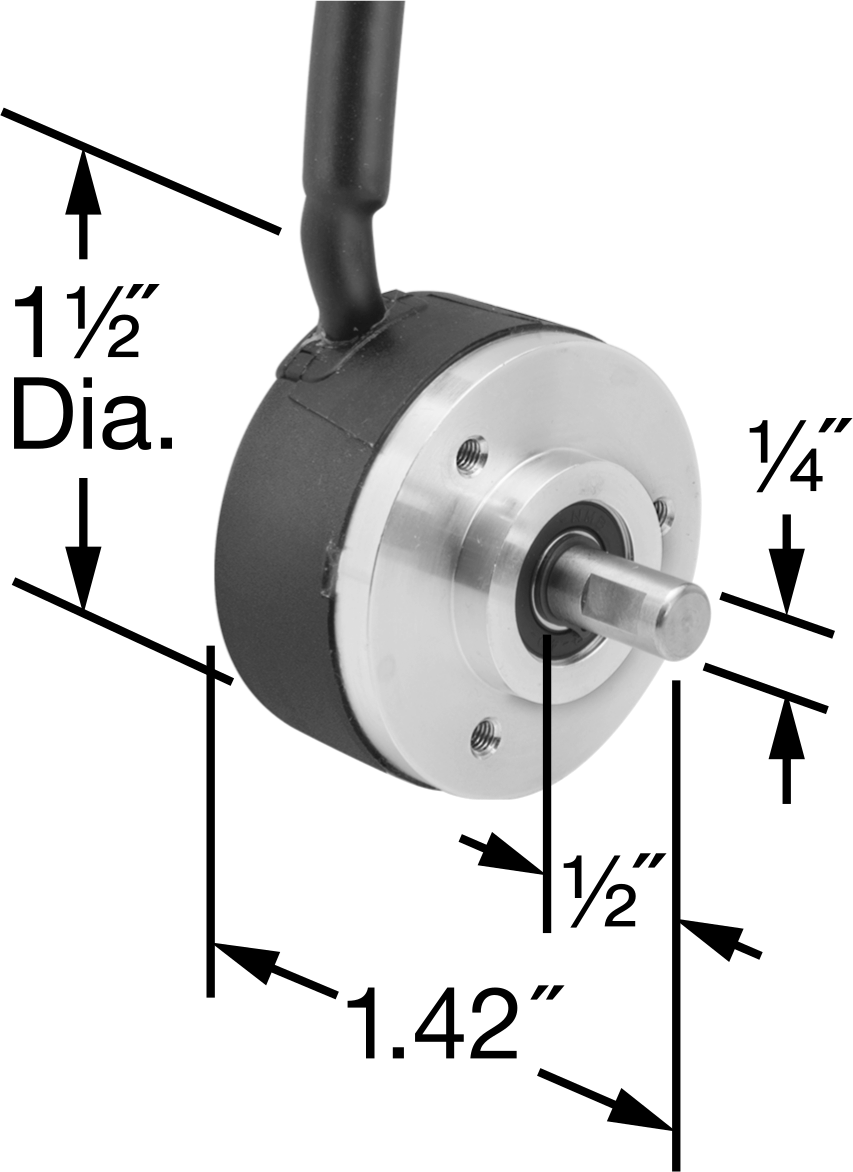

Döner Kodlayıcı, Kompakt, Artımlı
1/4" (0.64 cm) Mil Çapı
| Verici Tipi | Artımlı Optik Enkoder |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Elektrik Bağlantısı | Tel Uçları |
| Enkoder Çıkış Sinyali | NPN Açık Kollektör |
| Mil | |
| Çap | 1/4"0.64 cm |
| Uzunluk | 1/2"1.27 cm |
| Gerekli Bağlantı | Evet |
| Malzeme | Paslanmaz Çelik |
| Döner Enkoder Tipi | Tek Tur |
| Giriş Gerilimi | 5V DC ila 28V DC |
| Maksimum Giriş Akımı | 65 mA |
| Çıkış Akımı | 20 mA |
| Enkoder Çıkış Kanalı Türü | İndeksli Dörtgen |
| Maksimum Mil Hızı için | 8,000 rpm |
| Gövde Malzemesi | Alüminyum |
| Gövde Malzemesi | Plastik |
| Muhafaza Derecesi | IP64 |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Boyutu | M3 × 0.5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Gövde Çapı | 1 1/2"3.81 cm |
| Gövde Uzunluğu | 0.76"1.93 cm |
| Kablo | |
| Tel Uzunluğu | 36"91.44 cm |
| Dış Çap | 0.24"0.61 cm |
| Dış Kaplama Malzemesi | PVC |
| Enkoder Çıkış Kanalı | A, B, Z |
| Enkoder Çıkış Türü | Analog |
| Çevre | Tozlu, Islak |
| Frekans | 200 kHz |
| İçerir | Sızdırmaz Bilyalı Rulmanlar |
| Montaj Türü | Mil |
| Çıkış Kanalı Sayısı | 3 |
| Tel Çıkış Sayısı | 5 |
| Toplam | |
| Uzunluk | 1.42"3.61 cm |
| Yükseklik | 1 1/2"3.81 cm |
| Direnç Dahil | Hayır |
| Çözünürlük Artışı | 2X, 4X |
| Mil Tipi | Yuvarlak |
| Sıcaklık | -4° F ila 185° F |
| Kablolama Talimatları Dahil | Evet |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I |
| Schedule B Numarası | 854370.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Makinelerin dar alanlarında mesafeyi, yönü ve hızı takip edin. Silindirik ve standart konum ölçüm vericilerinin yaklaşık yarısı boyutunda olan bu vericiler, genellikle robot kollarında ve kalabalık konveyörlerde kullanılır. Enkoderler olarak da bilinen bu vericiler, dönme hareketini elektrik sinyaline dönüştürerek hareket verilerini sisteminize gönderir.
Artımlı Optik Enkoder — Artımlı vericiler, dönen bir milin bir referans noktasına göre ne kadar döndüğünü izler. Elektrik kesintisinden sonra sıfırlanmaları gerekir.
Mil Dişli Kutusu Girişi — Mil bulunan vericiler, farklı çaplara uyum sağlamak için esnek bir mil kaplini ile motor miline bağlanır.
NPN Açık Kollektör—NPN açık kollektörlü vericiler, bir dirençle eşleştirilir. 4 kat daha yüksek çözünürlük elde etmek için bu vericileri, dördün algılama özelliğine sahip bir kontrolörle birlikte kullanın.
IP64 Muhafaza Sınıfı—IP sınıfı vericiler toz ve sudan korunur.
