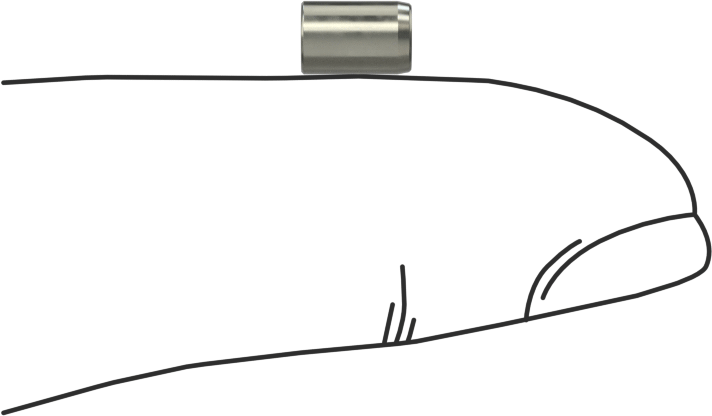

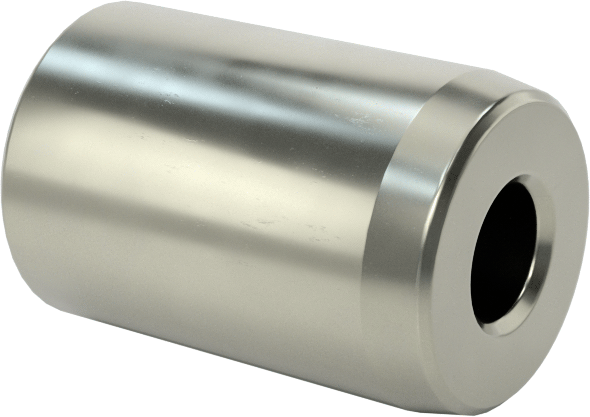

Metrik Presle Takılan Matkap Burcu
1.6 mm ID, 4 mm OD, 6 mm Uzunluk, Bir Uçta Pah
| ID | 1.6 mm |
| Dış Çap | 4 mm |
| Uzunluk | 6 mm |
| İç Pah | Bir Uç |
| Matkap Boyutu | 1.6 mm |
| Matkap Boyutunun Ondalık Karşılığı | 0.063"0.16 cm |
| Tolerans | |
| ID | 0.006 mm ila 0.016 mm |
| Dış Çap | 0.008 mm ila 0.016 mm |
| Uzunluk | -0.1 mm ila 0.1 mm |
| Matkap Burcu Tipi | PM |
| Malzeme | Çelik |
| Sertlik | Rockwell C61 |
| Karşılanan Teknik Özellikler | DIN 179 |
| Matkap Burcu Dokusu | Pürüzsüz |
| Montaj Kalıcılığı | Kalıcı |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a)-I |
| Schedule B Numarası | 846620.8035 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Jig burçları olarak da bilinen bu metrik matkap burçları, matkap uçlarını, havşaları, raybaları ve diğer kesici aletleri hassas bir şekilde yönlendirmek için sabitleme plakası deliklerine sığar. Delinen deliklerinizin ve kesimlerinizin parça parça tutarlı olmasını sağlayarak doğruluğu artırırlar. Çok yönlülükleriyle tanınan matkap burçları, ara parçalar, şimler ve makine burçları olarak da kullanılır. Bu burçlar, şeklini koruyan ve aşınmaya dirençli sertleştirilmiş, taşlanmış çelikten yapılmıştır, bu sayede değiştirilmeye gerek kalmadan birçok döngü boyunca dayanır.
Tüm burçların dış kısmında, burcu deliğe yerleştirirken ortalayan bir pah bulunmaktadır. Manuel veya hidrolik presle yerine bastırın. Burç, son derece sıkı bir oturuş sağlamak için delikten biraz daha büyük boyutlandırıldığından, kalıcı olarak yerinde kalacaktır. Bunlar, başsız burçlar olarak da bilinen ANSI Tip PM burçlardır; bu, bunları gömme monte etmek için deliği havşa açmanıza gerek olmadığı anlamına gelir.

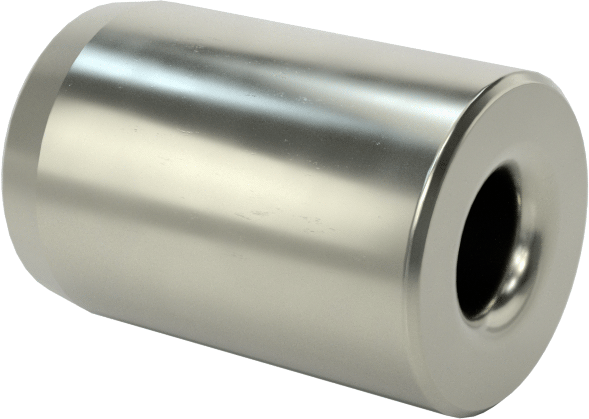

Ayrıca, burcu zarar vermeden veya aletlerin hizasını bozmadan uçları, pimleri ve zımbaları takmayı kolaylaştıran bir iç pahı da bulunmaktadır.
İhtiyacınız olan boyutu göremiyor musunuz? Ek boyutlar da mevcuttur.
DIN 179 — DIN 179 burçları, diğer parçalar ve aletlerle uyumlu olmalarını sağlayan boyut ve malzeme standartlarını karşılar. DIN 179 artık aktif bir standart olmasa da, tasarımcılar için hala yaygın bir referans noktasıdır.
