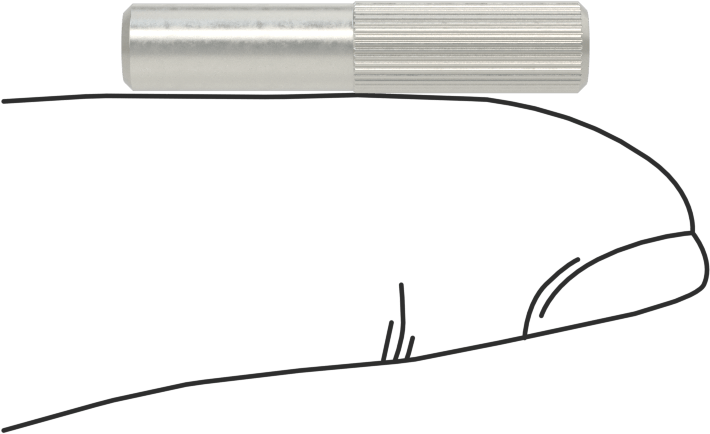

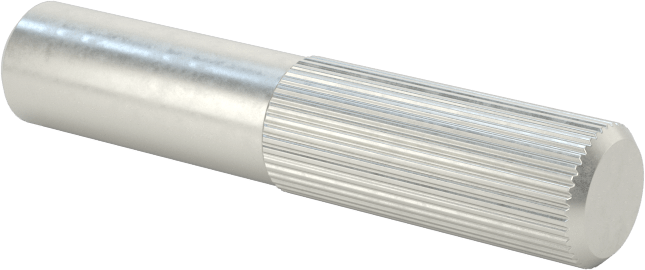

Çinko Kaplamalı Karbon Çelik Yarım Tırtıklı Pim
3/16" (0.48 cm) Çap, 1" (2.54 cm) Uzunluk
| Tolerans Derecesi | Standart |
| Tırtıl Kaplama Alanı | Kısmi |
| Bağlantı Elemanı Başlığı Tipi | Düz |
| Tırtıl Konumu | Yarım |
| Malzeme | Çinko Kaplı Karbon Çelik |
| Çap | 3/16"0.48 cm |
| Uzunluk | 1"2.54 cm |
| Nominal | |
| Çap | 0.188"0.48 cm |
| Çap Toleransı | -0.002" ila 0"0.01 cm / 0.00 cm |
| Maksimum | |
| Çap | 0.198"0.50 cm |
| Çap Toleransı | -0.002" ila 0.002"0.01 cm / 0.01 cm |
| Çift Kesme Kopma Mukavemeti | 3,300 lbf |
| Minimum Sertlik | Derecelendirilmemiştir |
| Tırtıl Uzunluğu | 1/2"1.27 cm |
| Uç Şekli | Pah Kırma |
| Uç Tipi | Düz |
| Birlikte Kullanım | Döner Parçalar |
| Pim Tipi | Dübeli |
| Mil Tipi | Tırtıllı |
| Çelik Sınıfı | 1215 Karbon Çelik |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 731829.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bu pimlerin tüm çapı boyunca uzanan tırtıklı kısım, kısmen oluklu pimlere göre delikle daha iyi temas sağlar. Tırtıklar, pimi yerinden oynatıp deliğe zarar verebilecek çekme ve bükülme kuvvetlerine direnirken, pürüzsüz kısım menteşe veya pivot görevi görür.
Yarı Tırtıllı — En çok yönlü kısmen tırtıllı pimler olan bu pimler, çubuk ucu bağlantıları, durdurma pimleri ve konum belirleyiciler dahil olmak üzere çeşitli uygulamalarda kullanılır. H tipi pimler olarak da bilinir.
Çinko Kaplı Karbon Çelik—Bu pimler, ara sıra neme maruz kalmaya dayanıklıdır. Ancak, hareketli parçalardan kaynaklanan sürtünme kaplamayı aşındırabileceğinden, ıslak ortamlar için ideal değildir. Paslanmaz çelik kadar korozyona dayanıklı olmasa da, daha güçlüdürler ve baskı altında deforme olmazlar.
