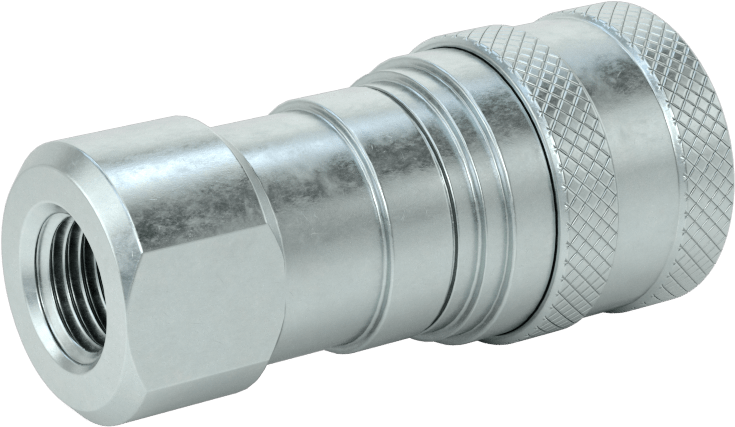

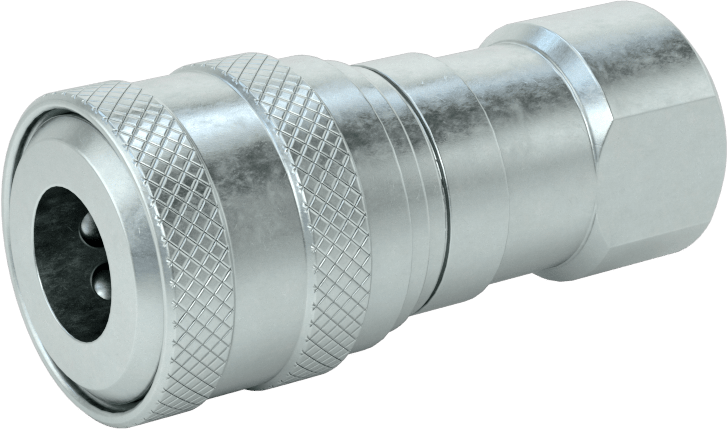

Uluslararası Standart ISO B Hortum Bağlantısı, Çelik Manşon Kilitli Soket
1/8 Boyut, 7/16" (1.11 cm)-20 UNF Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Serisi B |
| Bağlantı Boyutu | 1/8 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 5/16"0.79 cm |
| Çap | 7/16"1.11 cm |
| Diş Boyutu | 7/16"-201.11 cm |
| Diş Tipi | UN/UNF (SAE Düz) |
| Dash Boyutu | 04 |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Destek Halkası Malzemesi | PTFE Plastik |
| Maksimum Basınç | 3,500 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 2 1/16"5.24 cm |
| Uyumlu Olduğu | ISO 7241-1 Serisi B, Parker 60 |
| Karşılanan Teknik Özellikler | ISO 7241-1 Series B |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
| İlgili Ürün | İsteğe Bağlı Toz Tapaları |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Uluslararası Standart ISO B hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Uluslararası Standart ISO B hızlı bağlantı soketiyle uyumludur. Bağlantılar, ISO 7241-1 Seri B boyut ve performans standartlarını karşılar ve Parker 60 bağlantılarla uyumludur. Çift kapatma bağlantıları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
Çinko kaplı çelik, diğer metallere göre daha sağlam ve dayanıklıdır. Makul düzeyde korozyon direncine sahiptir.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
