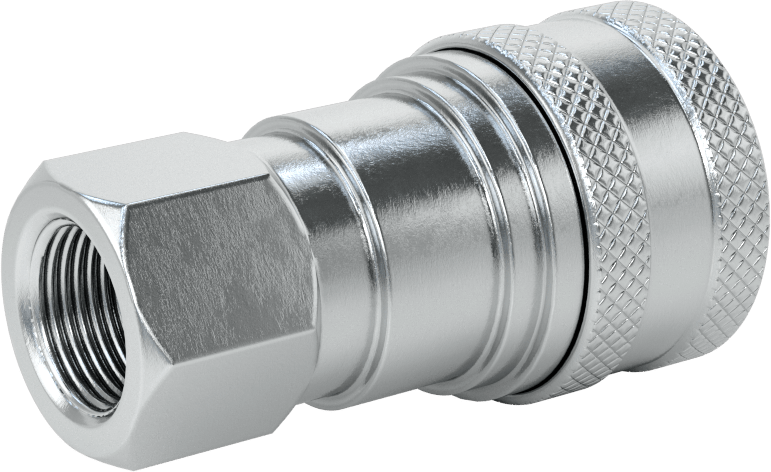

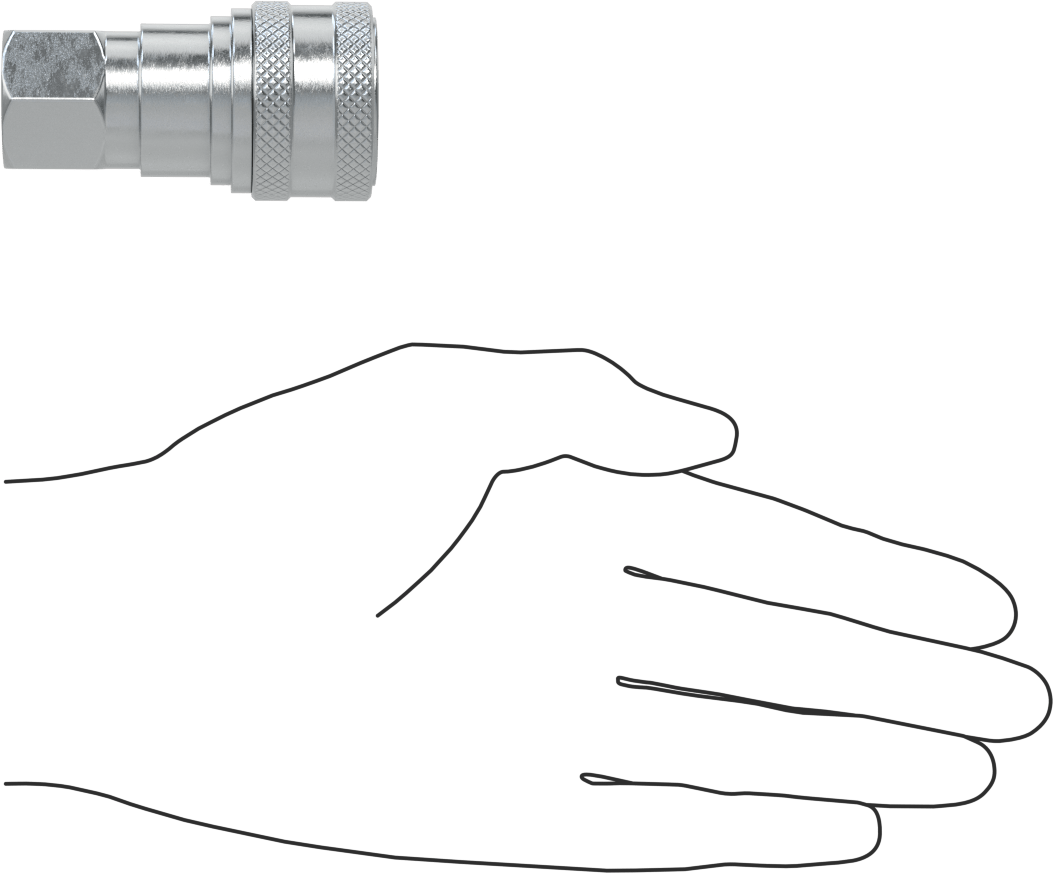

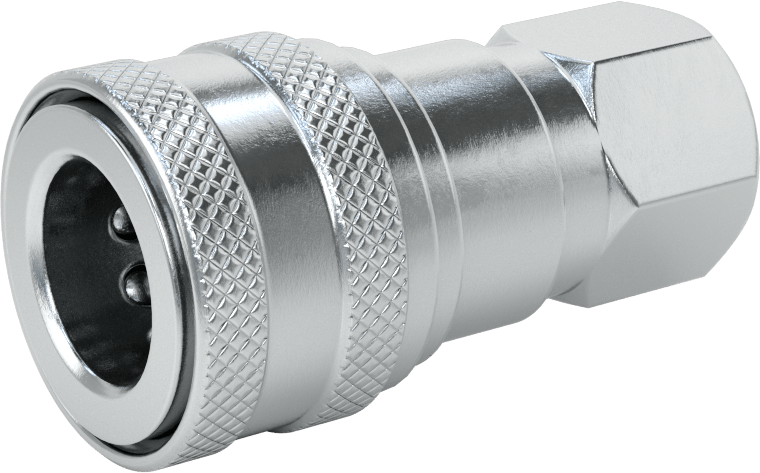

Uluslararası Standart ISO B Hortum Bağlantısı
3/8 Boyutu, Çelik Push-to-Connect Soket, 3/8 BSPP Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Serisi B |
| Bağlantı Boyutu | 3/8 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 1/2"1.27 cm |
| Çap | 3/4"1.90 cm |
| Boru Çapı | 3/80.95 cm |
| Diş Tipi | BSPP |
| Dash Boyutu | 06 |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Destek Halkası Malzemesi | PTFE Plastik |
| Maksimum Basınç | 3,500 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -10° ila 212° F |
| Uzunluk | 2 3/8"6.03 cm |
| Uyumlu Olduğu | ISO 7241-1 Serisi B, Parker 60 |
| Karşılanan Teknik Özellikler | ISO 7241-1 Series B |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
| İlgili Ürün | İsteğe Bağlı Toz Tapaları |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Uluslararası Standart ISO B hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Uluslararası Standart ISO B hızlı bağlantı soketiyle uyumludur. Bağlantılar, ISO 7241-1 Seri B boyut ve performans standartlarını karşılar ve Parker 60 bağlantılarla uyumludur. Çift kapatma bağlantıları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Bas-bağlan soketleri, manşon kilitli soketlere göre bağlanması daha kolaydır. Tıklama sesi duyana kadar fişi sokete iterek bağlayın. Bağlantıyı kesmek için, fiş çıkana kadar soket üzerindeki manşonu öne doğru kaydırın.
Çinko kaplı çelik, diğer metallere göre daha sağlam ve dayanıklıdır. Makul düzeyde korozyon direncine sahiptir.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
