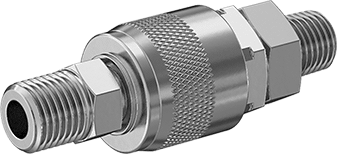

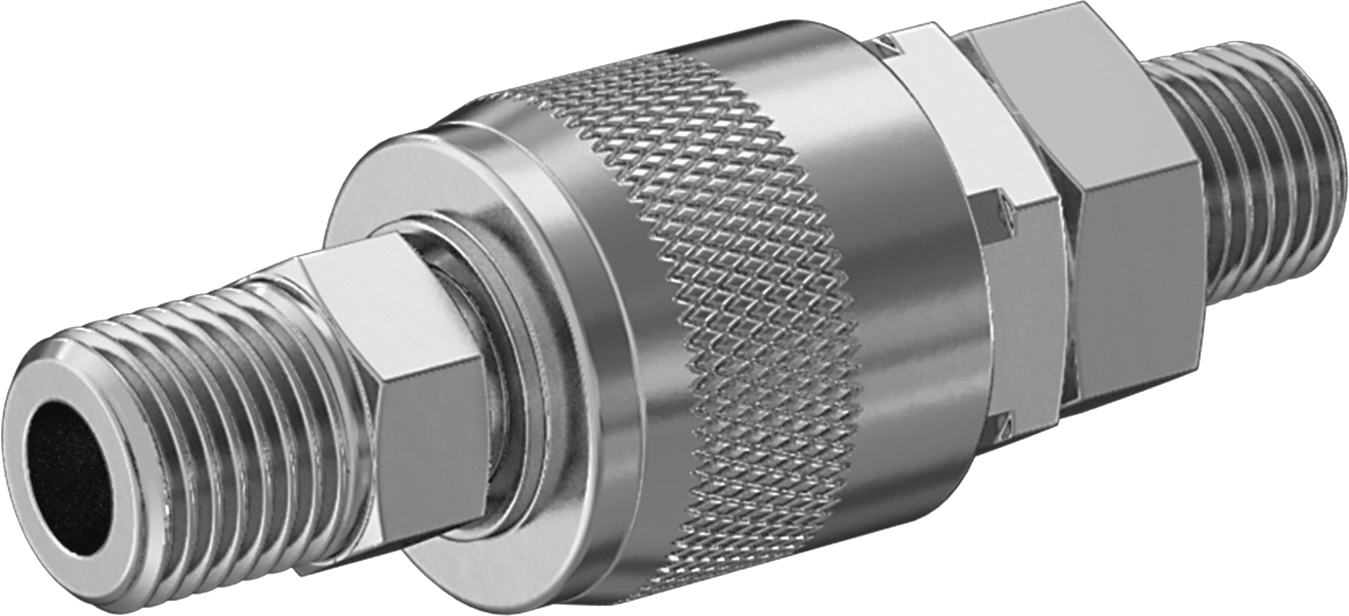

Hava için Tru-Flate Hızlı Bağlantı Kesme Hortum Bağlantısı, Plug ve Bas-Bağlan Soket Seti
1/4" (0.64 cm) NPT Erkek
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Fiş ve Priz Seti |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | |
| Tapa | Açık |
| Dudak | Kapatma Özelliği ile |
| Boru Bağlantısı (Tapa) | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPT |
| Hortum Bağlantısı (Erkek) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Tru-Flate |
| Cins | Erkek |
| Bağlantı Boyutu | 1/4 |
| Tapa Ucu | |
| Uzunluk | 1/16"0.16 cm |
| Çap | 3/8"0.95 cm |
| Hortum Bağlantısı (Dişi) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Tru-Flate |
| Cins | Dişi |
| Dikey Kalıp Ucu için | |
| Uzunluk | 1/16"0.16 cm |
| Çap | 3/8"0.95 cm |
| Boru Bağlantısı (Soket) | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Fiş Malzemesi | Çinko Kaplı Çelik |
| Yuva Malzemesi | Pirinç |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | 72° F'de 26 inç Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40° ila 225° F |
| Tıkaç Uzunluğu | 1 19/32"4.05 cm |
| Yuva Uzunluğu | 2 3/64"5.20 cm |
| RoHS | RoHS 3 (2015/863/EU) istisnalar 6(a)-I ve 6(c) ile uyumlu - Çelik ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0080 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı olarak veya set halinde satılır) oluşur. Hattına sık sık erişmen gerekiyorsa bunları kullan. Tüm Tru-Flate fişleri, boru boyutu veya dişli hortum iç çapından bağımsız olarak, aynı bağlantı boyutuna sahip tüm Tru-Flate soketleriyle uyumludur. Bunlar, otomotiv bağlantı elemanları olarak da bilinir.
Fişler, nipel olarak da bilinir.
Dişli uçlu soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz.
Bas-bağlan soketleri, manşon kilitli soketlere göre bağlanması daha kolaydır. Tıklama sesi duyana kadar fişi sokete iterek bağlayın. Bağlantıyı kesmek için, fiş çıkana kadar soket üzerindeki manşonu öne doğru kaydırın.
Çinko kaplı çelik, diğer metallerden daha güçlü ve dayanıklıdır. Korozyon direnci orta düzeydedir, bu nedenle öncelikle kuru ortamlarda kullanılmalıdır. Pirinç diğer metallerden daha yumuşaktır, bu nedenle birbirine vidalanması daha kolaydır. Korozyon direnci iyidir. Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
