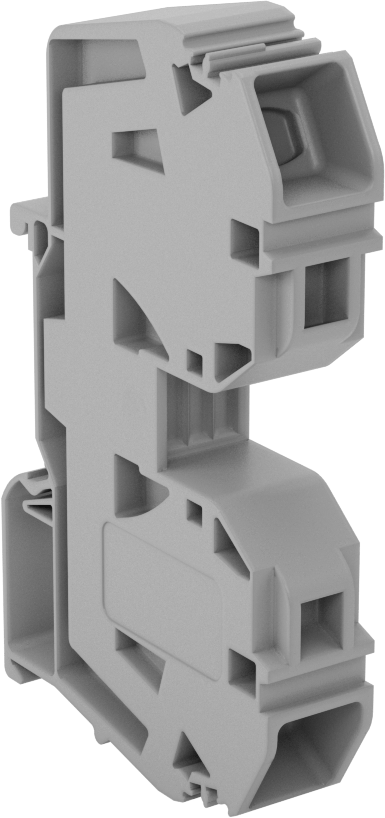

Quick&Secure Modüler DIN-Ray Terminal Bloğu
2 Terminalli 1 Devre, 16 mm Genişlik
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Gerilim | 600V AC/600V DC |
| Devre Başına Akım | 115 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 8 ila 2 |
| Genişlik | 16 mm |
| Yükseklik | 100 mm |
| DIN Rayı için | |
| Yükseklik | 35 mm |
| Anma Ölçüsü | 3 |
| Sertifikasyon | CSA Certified, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Maksimum Tornavida Boyutu İçin | 5.5 mm |
| Topraklama | Topraklanmamış |
| İçerir | Kapaklar |
| Uzunluk | 60.5 mm |
| Montaj Konumu | DIN Rail |
| Performans | Hızlı Bağlantı, Modüler, Renk Seçimi |
| Sıcaklık | -31° F ila 221° F |
| Menşe Ülke | Polonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (05.11.2025, 251 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Uç Durdurucular |
| Bitişik Atlama Kabloları |
Vidayı ayarlamadan bu terminal bloklarına kabloyu takıp çıkarabilirsiniz. Bir tornavida veya yerleşik kol ile kelepçeyi kaldırın, ardından kelepçeyi telin üzerine bırakın. Yerine sıkıştırıldıktan sonra, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.
Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Bitişik Atlama Kabloları—Metal çubuklar, bitişik terminal blokları arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Atlama kablolarının sığması için blokların genişliği aynı olmalıdır.
