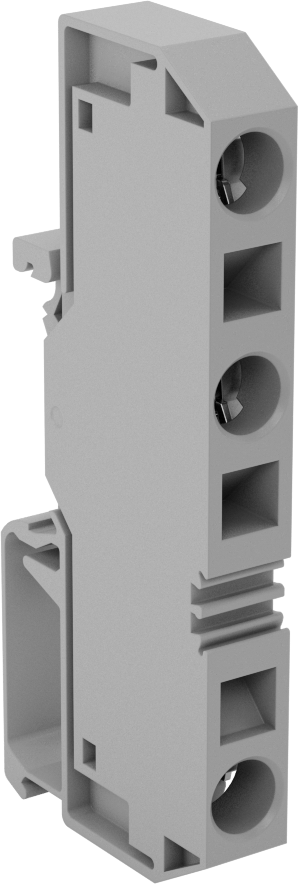

Quick&Secure Modüler DIN-Ray Terminal Bloğu
3 Terminalli 1 Devre, 12 mm Genişlik
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Gerilim | 600V AC/600V DC |
| Devre Başına Akım | 65 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 3 |
| Tel Kalınlığı (Ga.) İçin | 24 ila 6 |
| Genişlik | 12 mm |
| Yükseklik | 104.5 mm |
| DIN Rayı için | |
| Yükseklik | 35 mm |
| Anma Ölçüsü | 3 |
| Sertifikasyon | CSA Certified, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Maksimum Tornavida Boyutu İçin | 5.5 mm |
| Topraklama | Topraklanmamış |
| Uzunluk | 44.3 mm |
| Montaj Konumu | DIN Rail |
| Performans | Hızlı Bağlantı, Modüler, Renk Seçimi |
| Sıcaklık | -31° F ila 221° F |
| Menşe Ülke | Çin, Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (05.11.2025, 251 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular | |
| Alternatif Atlama Kabloları |
Vidayı ayarlamadan bu terminal bloklarına kabloyu takıp çıkarabilirsiniz. Bir tornavida veya yerleşik kol ile kelepçeyi kaldırın, ardından kelepçeyi telin üzerine bırakın. Yerine sıkıştırıldıktan sonra, tel titreştiğinde, büküldüğünde veya çekildiğinde yerinde kalır.
Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Alternatif Atlama Kabloları—Aynı genişlikteki iki bloktaki terminalleri, aradaki bir bloğu atlayarak bağlayın. Bu, kablo karmaşasını azaltır ve gelecekte kurulumunuzu ayarlama esnekliği sağlar.
