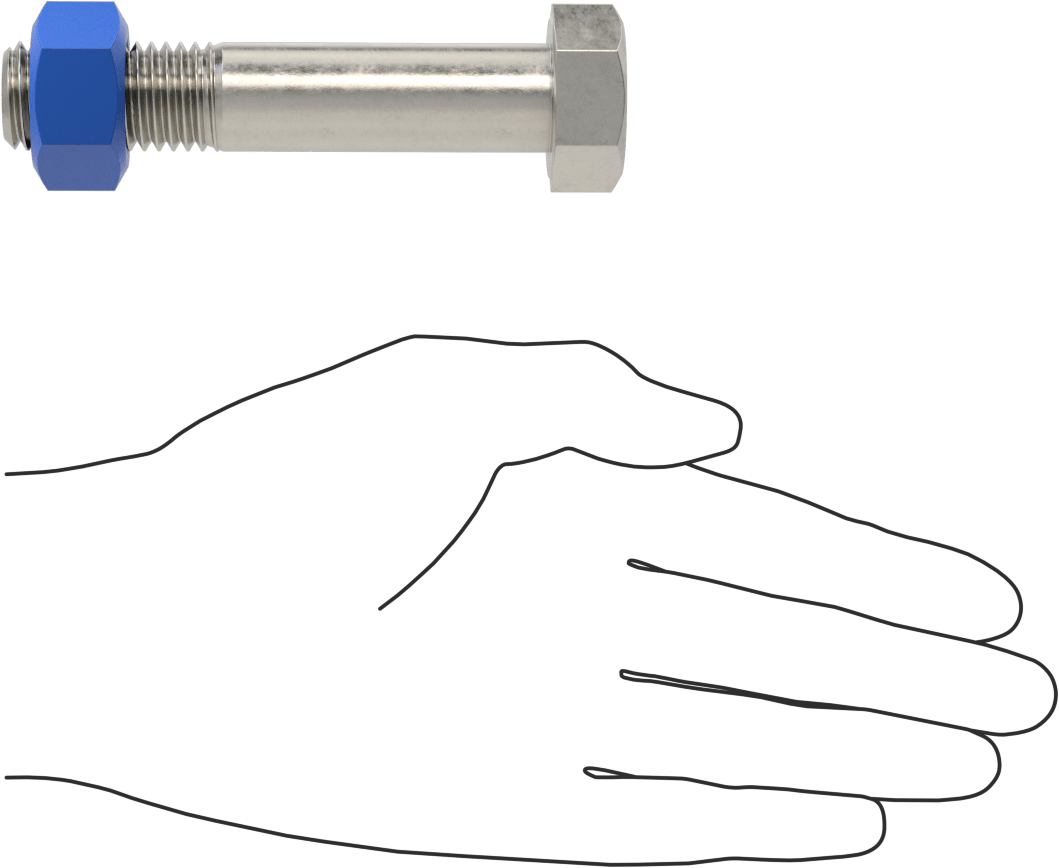

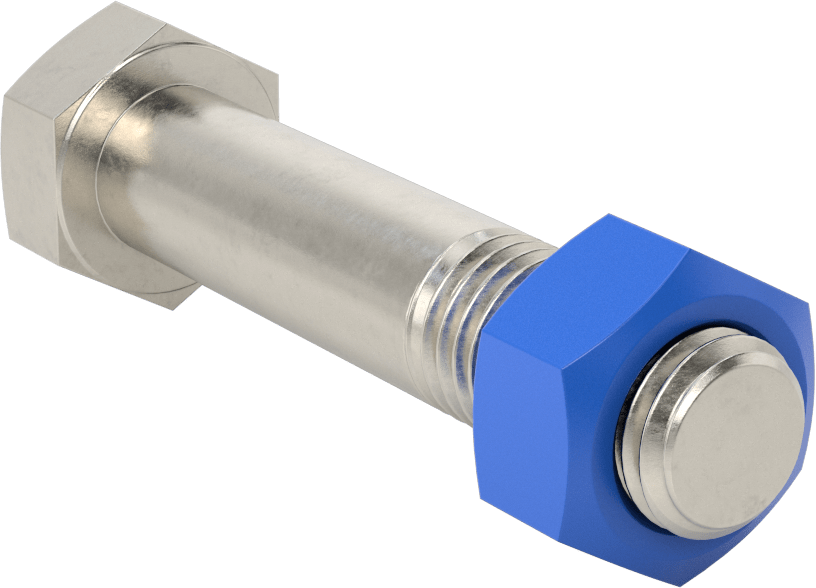

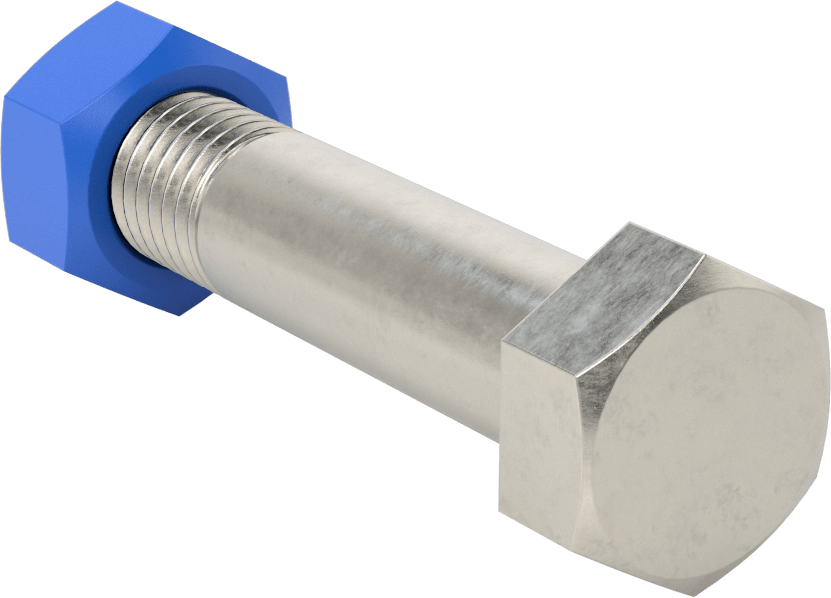

Boru Flanşları için Altıgen Vida ve Somun Kiti, Kaplamalı Somun ile
Sınıf 300, 3/4" (1.90 cm)-10 Boyut, 3-1/2 ve 4 Boy Boru
| (Web) Pivot Tablo | 3 |
| Boru Çapı İçin | 3 1/2, 4 |
| Vida | |
| Kafa Tipi | Altıgen |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Vida Boyutu Ondalık Eşdeğeri | 0.75"1.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2A |
| Uzunluk | 3 3/4"9.53 cm |
| Diş Açma | Kısmen Dişli |
| Min. Diş Uzunluğu | 1 3/4"4.44 cm |
| Kafa Genişliği | 1 1/8"2.86 cm |
| Baş Yüksekliği | 1/2"1.27 cm |
| Malzeme | 316 Paslanmaz Çelik |
| Çekme Mukavemeti | 80,000 psi5516 bar |
| Sertlik | Rockwell B80 |
| Karşılanan Teknik Özellikler | ASME B18.2.1, ASTM F593 |
| Somun | |
| Somun Tipi | Altıgen |
| Altıgen somun profili | Standart |
| Tahrik Stili | Dış Altıgen |
| Ölçü Birimleri | İnç |
| Diş Yönü | Sağ El |
| Diş Boyutu | 3/4"-101.90 cm |
| Diş Tipi | UNC |
| Diş Aralığı | Kaba |
| Diş Uyumu | Sınıf 2B |
| Genişlik | 1 1/8"2.86 cm |
| Yükseklik | 41/64"1.63 cm |
| Malzeme | Mavi PTFE Kaplı 316 Paslanmaz Çelik |
| Karşılanan Teknik Özellikler | ASME B18.2.2, ASTM F594 |
| Flanş için | |
| Malzeme | 304 Paslanmaz Çelik, 316 Paslanmaz Çelik, Alüminyum |
| Sınıf | 300 |
| Dahil Olan Vida Sayısı | 8 |
| Dahil Olan Somun Sayısı | 8 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Tayvan |
| Schedule B | 731815.9000 |
| ECCN | EAR99 |
Korozif koşullarda standart boyutlu paslanmaz çelik ve alüminyum boru flanşlarını birleştirin. Bu kitler, her boru boyutundaki cıvata delikleri için doğru boyut ve sayıda vida ve somun ile birlikte gelir. Sıkı bir sızdırmazlık için flanşlar arasına bir conta da takmanız gerekir. Tüm vidalar ve somunlar, malzeme kalitesi ve boyutları açısından ASTM ve ASME standartlarına veya DIN standartlarına uygundur. Hafif manyetik olabilirler. Vida uzunluğu, başın altından ölçülür.
316 paslanmaz çelik bağlantı elemanları, 18-8 paslanmaz çelik bağlantı elemanlarından daha korozyona dayanıklıdır ve kimyasallara ve tuzlu suya karşı mükemmel dirence sahiptir.
Mavi PTFE kaplamalı somunlara sahip kitler, somun üzerindeki kaygan kaplama sayesinde vidalarla sorunsuz bir şekilde birleştirilir. Kaplama ayrıca kimyasallara dayanıklıdır, bu nedenle korozyon direncini etkilemez.
