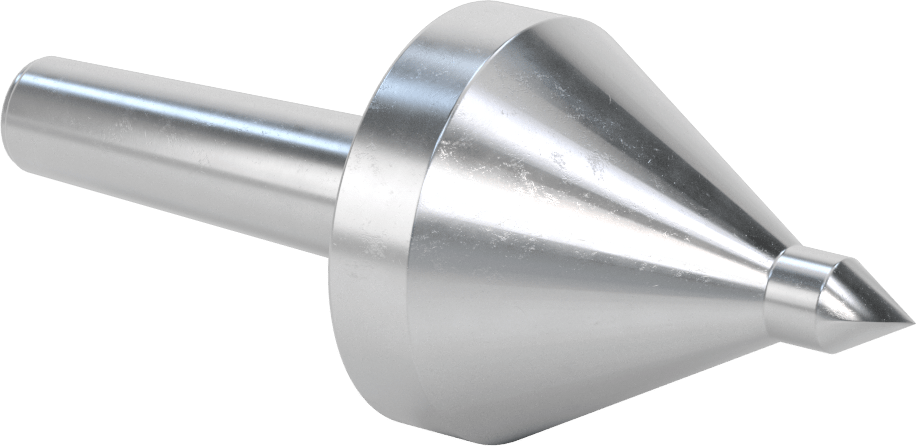

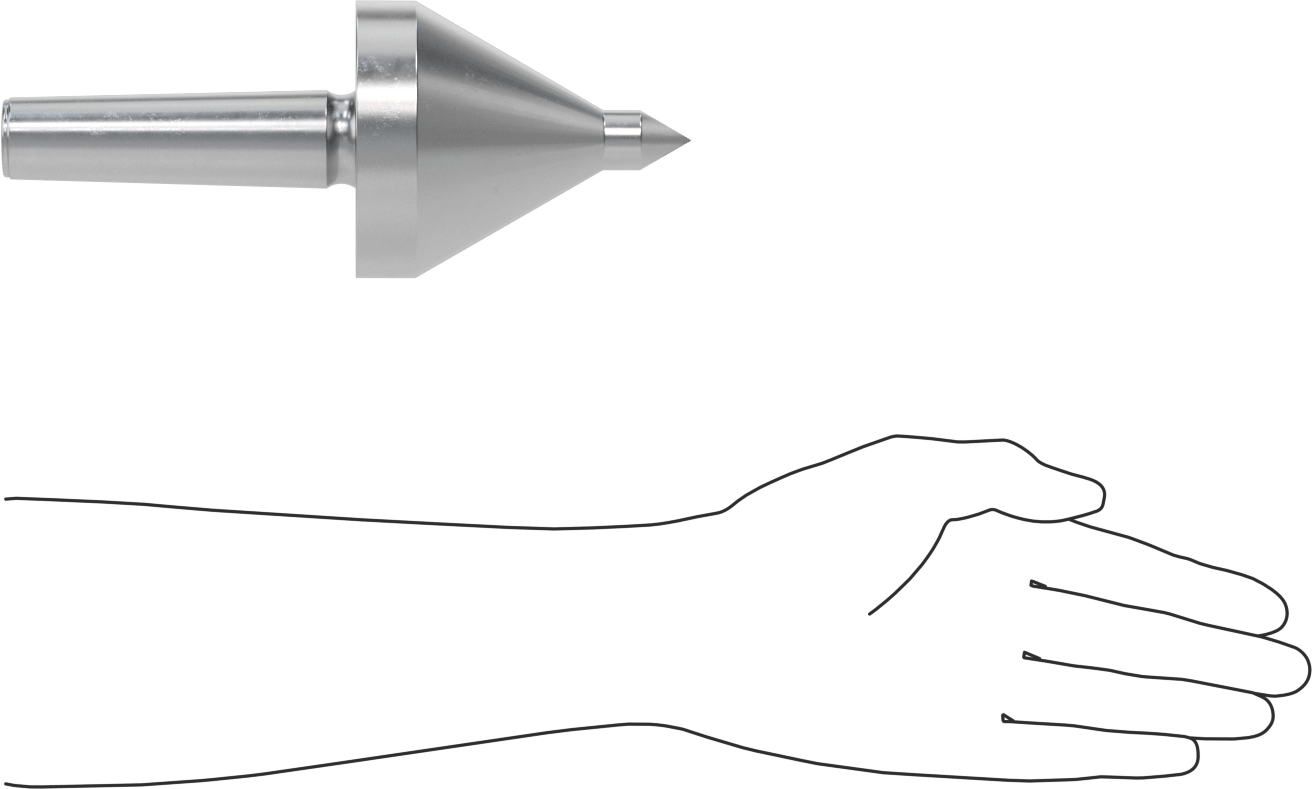

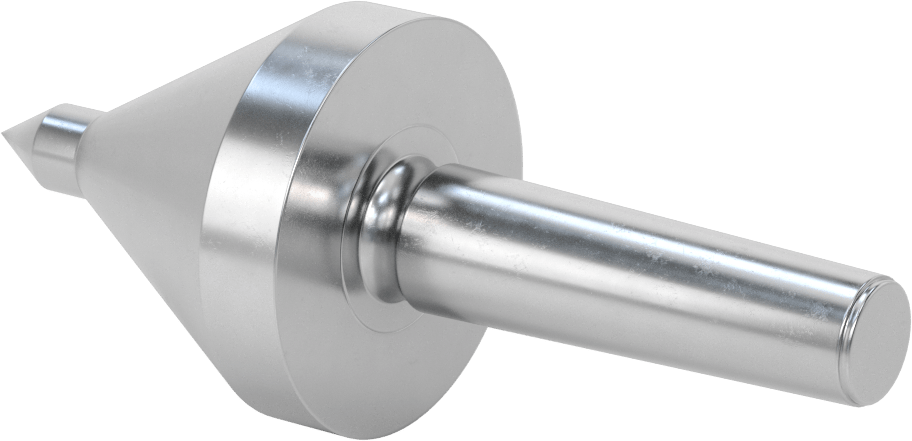

Canlı Merkez

Uzatılmış Konik Uç, Morse Konik No. 4

Teknik Çizim

Nokta Türü	Uzatılmış Konik
Uygulama	Çok amaçlı
Makine Koniklik Numarası	Morse 4
Maksimum İş Parçası Kapasitesi	1,160 lb.
Maksimum Dönüş Hızı	3,500 rpm
Toplam Gösterilen Saçılma (TIR) Hassasiyeti	0.0001"0.00 cm
Nokta Çapı	3.5"8.89 cm
Nokta Uzunluğu	3 31/64"8.85 cm
Toplam Uzunluk	8 11/16"22.07 cm
Uç Açısı	60°
Malzeme	Çelik
Tutma	İş Parçaları
Kare Tırnak Boyutu için	Torna Tezgahları
Torna Merkez Tipi	Canlı
Morse Konik Çapı	1.231"3.13 cm
Nokta Ucu Çapı	3/4"1.90 cm
Sap Uzunluğu	4 1/16"10.32 cm
Sap Tipi	Morse Konikliği
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	846620.8035
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

İşleme sırasında iş parçanızın desteklenerek dönmesini sağlayın. Bu döner merkezler, iş parçanızla birlikte dönerek uçları ile malzemeniz arasındaki sürtünmeyi azaltır. Düzgün bir dönüş için bu merkezler, yağlanmış rulmanlar üzerinde döner. Rulmanlar, talaş ve sıvılara karşı koruma sağlamak için kapalıdır. Ekstra güç ve aşınma direnci için sertleştirilmiş gövde ve uca sahip olan bu canlı merkezler, her kullanımda dayanıklılığını korur. Bunları manuel veya CNC torna tezgahlarında punta olarak kullanın.

Uzatılmış Konik Uç — Uzatılmış konik uçlu merkezleme aletleri çok amaçlıdır ve CNC işleme için ekstra takım açıklığı sağladıkları için karmaşık şekil ve özelliklerin işlenmesini kolaylaştırır. Katı iş parçalarını desteklemek için uzatılmış ucu, boru ve tüp gibi içi boş iş parçalarını desteklemek için ise koni ucunu kullanın.

Toplam Gösterilen Salınım (TIR) Hassasiyeti — TIR (toplam gösterilen salınım), dönme düzgünlüğünün bir ölçüsüdür; değer ne kadar düşükse, dönen bir aletin sallanması o kadar az olur ve o kadar hassas olur.
