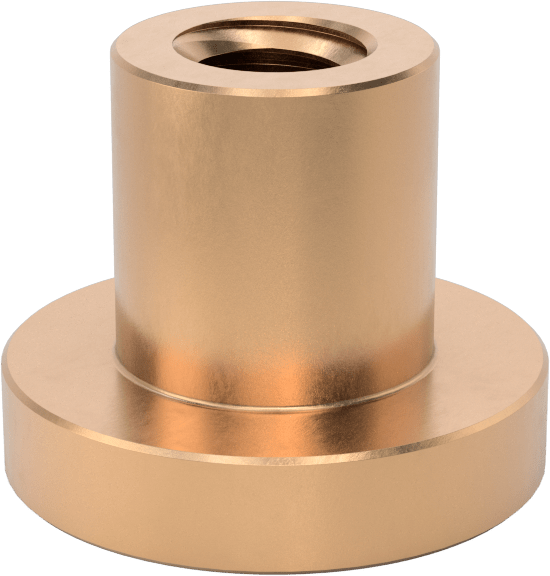

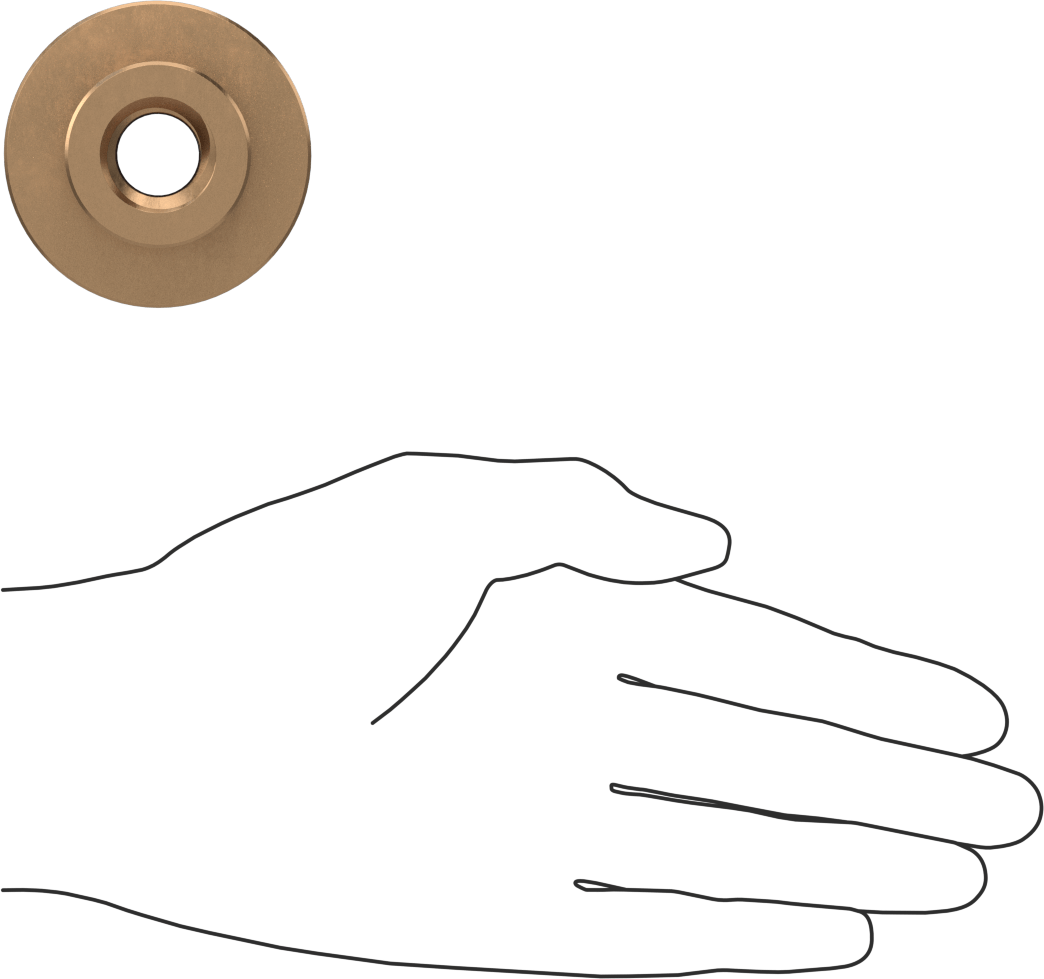

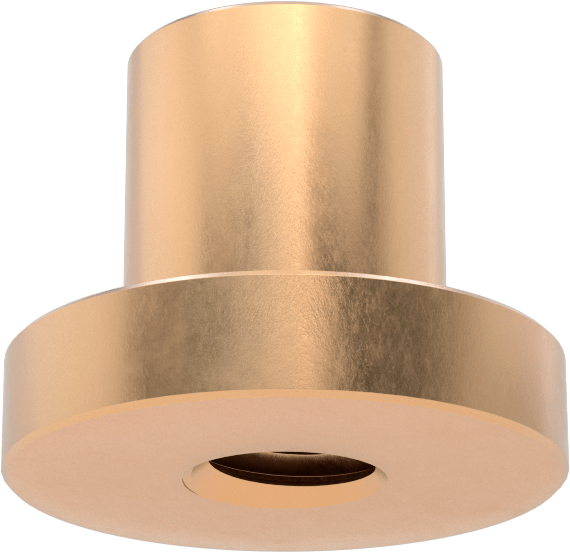

Sağ El Acme Flanş Somunu
M20 x 4 mm Diş Boyutu
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ El |
| Malzeme | 932 Yatak Bronzu |
| Diş Boyutu | M20 × 4 mm |
| Diş Tipi | Metrik Trapez |
| Yükseklik | 44 mm |
| Çap | 32 mm |
| Flanş | |
| Çap | 55 mm |
| Kalınlık | 12 mm |
| Malzeme | 932 Yatak Bronzu |
| Sertlik | Derecelendirilmemiştir |
| Diş Başlangıç Sayısı | 1 |
| Hız Oranı | 1:1 |
| Dönüş Başına Hareket Mesafesi | 4 mm |
| Diş Uyumu | Metrik Trapez Sınıf 7H |
| Sertlik | Derecelendirilmemiştir |
| Çekme Mukavemeti | Derecelendirilmemiştir |
| Ölçü Birimleri | Metrik |
| Eksenel Yük Kapasitesi | Derecelendirilmemiştir |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 731816.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
El ile çalıştırılan kelepçeler, mengene, ızgaralar, kapılar ve çalışma masalarında bulunan kurşun vidalar ve somunlar, hızlı montaj, yüksek sıkıştırma kuvvetleri ve ağır nesnelerin kaldırılması ve indirilmesi için çok uygun olan geniş, kare dişlere sahiptir. Uyumluluğu sağlamak için lütfen aynı diş yönüne, boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin. Sınıf 7e ve 7H bileşenleri uyumludur.
Flanş Somunu—Flanş somunları, nesneleri bir kılavuz vida boyunca hareket ettirir. Özel montaj için geniş, işlenebilir bir flanşa sahiptirler.
932 Yatak Bronzu — 932 rulman bronz bileşenler, pirinç bileşenlere göre aşınmaya karşı daha dayanıklıdır. İşlenebilirlikleri iyidir ve korozyon direnci makuldür.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
