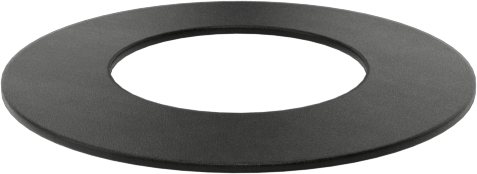

Belleville Disk Yayları, Rulman Ticaret No. 607 ve El7 için
10.200 mm ID
| Rulman Ticaret Numarası İçin | 607, EL7 |
| ID | 10.2 mm |
| Dış Çap | 18.8 mm |
| Kalınlık | 0.35 mm |
| Yükseklik | 0.7 mm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.44 mm |
| Çalışma Yükünde Sapma | 0.26 mm |
| Çalışma yükü | 11 lb. |
| Düz Yük | Derecelendirilmemiştir |
| Malzeme | Yüksek Karbonlu Çelik |
| Disk Yay Tipi | Konik |
| Birlikte Kullanım | Rulmanlar |
| Performans | Yığınlanabilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Gürültüyü ve mil boyunca istenmeyen hareketi önlemek için bilyalı rulmanların etrafındaki boşluğu doldurun. Yaylı kilit pullarından farklı olarak, bu disk yayları basınçları azaldığında tekrar tekrar orijinal yüksekliklerine geri dönerler. Rulman ön yük pulları ve Belleville disk yayları olarak da bilinirler.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Çelik — Dayanıklı ve esnek olmakla birlikte, nem bu yayların paslanmasına neden olacağından kuru ortamlar için en uygun seçenektir.
