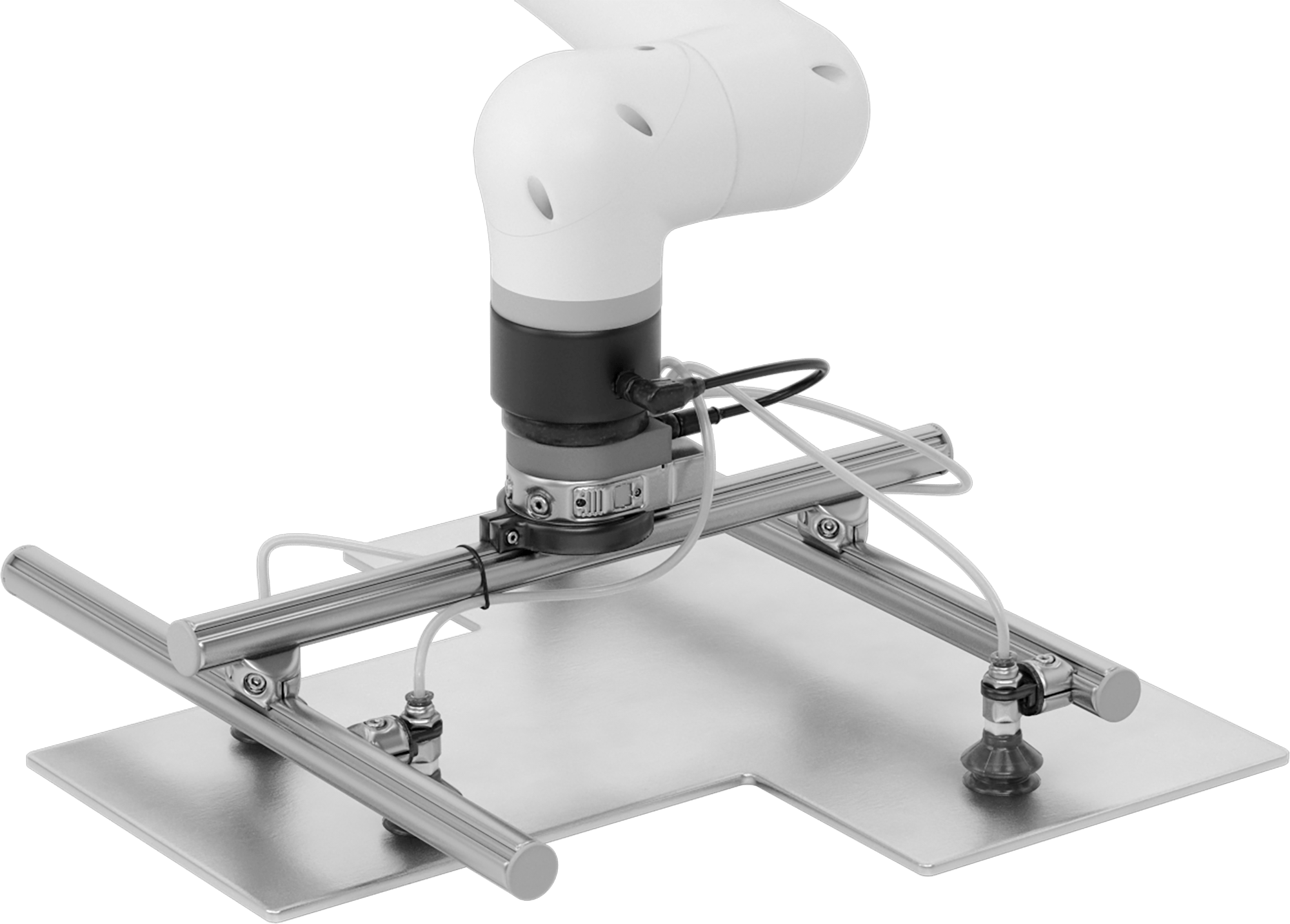

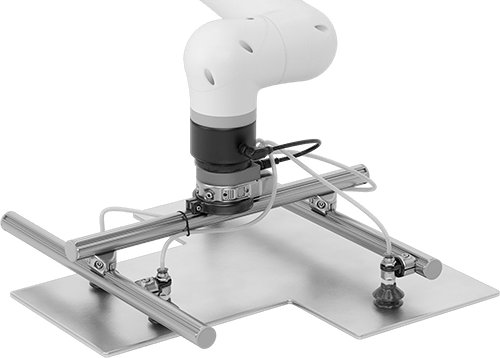

Robot Hazır Yapılandırılabilir Vakum Kaldırıcı
Schmalz Pxt, Recbi Serisi, Universal Robots için
| Üretici | Schmalz |
| Üretici Serisi | PXT, RECBi |
| Robot Kolu Üreticisi için (Seri/Model No.) | Universal Robots (UR3, UR3e, UR5, UR5e, UR7e, UR10, UR10e, UR12e, UR15, UR16e) |
| Maksimum Vakum | 25 in. Hg |
| Ağırlık Kapasitesi | |
| Maksimum | 112 lb. |
| Redüksiyon | 24 lb. |
| Tek Körüklü Kupa | |
| Çap | 41 mm |
| Yükseklik | 37.2 mm |
| Şekil | Yuvarlak |
| Malzeme | HDPE/TPE |
| Renk | Yeşil |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | BSPP |
| Cins | Erkek |
| Bağlantı Elemanı Malzemesi | Alüminyum |
| Conta Malzemesi | Buna-N |
| Basınçta Hava Tüketimi | 3.1 scfm @ 80 psi |
| Kupa | |
| Adet | 4 |
| İz Bırakmayan | Evet |
| Gövde Malzemesi | Naylon |
| Sıcaklık | |
| Minimum | 0°C |
| Maksimum | 38°C |
| İçerir | Air Hose Aluminum Rails Assembly Hardware Electrically Controlled Vacuum Lifter Mounting Brackets Vacuum Cups |
| Cıvata Çemberi Çapı | 50 mm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | BSPP |
| Bağlantı Portu | Boru |
| Kaldırıcı | |
| Yükseklik | 68 mm |
| Genişlik | 108 mm |
| Derinlik | 75 mm |
| Uygulama | Kaldırma için |
| Montaj | Montajsız |
| Körük Tipi | Tekli |
| Cıvata Deliği Çapı | 6.4 mm |
| İletişim Protokolü | NFC |
| Üretici ile Uyumlu | Universal Robots |
| Bağlantı Konumu | Vakum Kaldırıcı |
| Kablo | |
| Dahil | Evet |
| Uzunluk | 280 mm |
| Bağlantı Kodlaması | A |
| Uç Tipi | Dişli × Dişli |
| Yuva Türü | 8 Kutup M12 × 8 Kutup M12 |
| Muhafaza Derecesi | IP40 |
| Özellikler | LED Durum Göstergeleri |
| Kaldırıcının Elektrik Bağlantısı | |
| Bileşen | Tapa |
| Fiş Tipi | 8 Kutuplu M12 |
| Kodlama | A |
| Üretici Model Numarası | 10.02.03.00484 |
| Montaj Türü | Cıvatalı |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Konumu | Robot Kolunun Ucu |
| Montaj Şeması Uyumluluğu | ISO 50 |
| Gürültü Seviyesi | 78 dB |
| Cıvata Deliği Sayısı | 4 |
| Performans | Yapılandırılabilir, Robot Hazır |
| Güç Kaynağı | Elektrik |
| Robot Hücresi Bileşeni | Vakum Kaldırıcı |
| Sinyal Çıkışı | NPN, PNP |
| Vakum Vantuzu Tipi | Körükler |
| Ağırlık | 2 lb./0.92 kg |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 843139.0090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

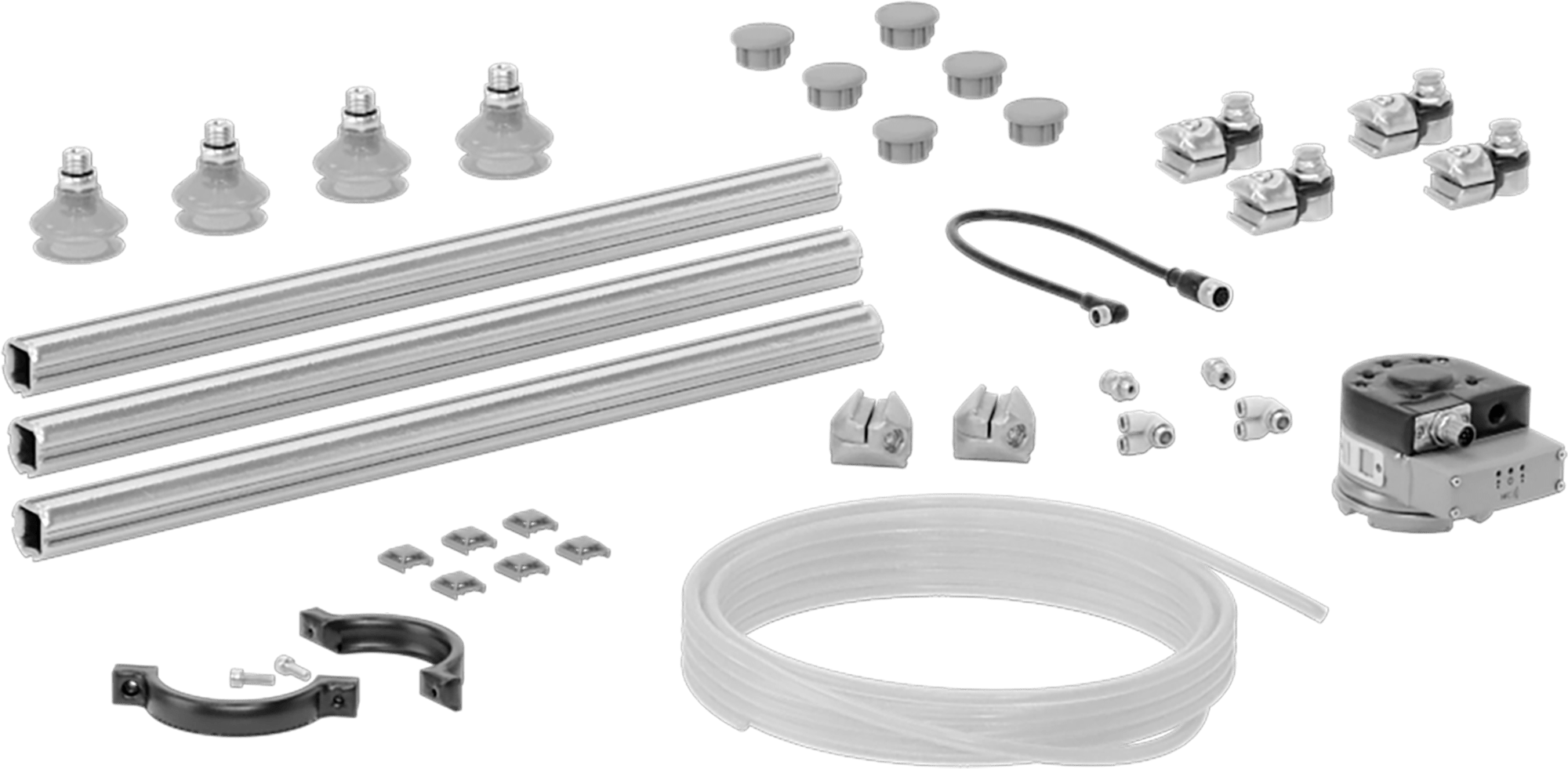

İşbirlikçi robotunuz için özel bir vakumlu kaldırıcı oluşturmak için ihtiyacınız olan her şey – raylar, bağlantı donanımı, vakum ventuzları, hava hortumu, robot kolu montaj aparatı ve venturi cihazı olarak da bilinen vakum jeneratörü dahil. İster damgalı sac levhaları, ister kalıplanmış plastikleri veya karton kutuları alıp yerleştiriyor olun, bu sistem size vakum kaplarını ihtiyacınız olan yere konumlandırma özgürlüğü sunar. Konsept aşamasından kaldırmaya hazır hale gelene kadar sadece birkaç dakika sürer; montaj için sadece basit aletlere ihtiyacınız olacaktır. Alüminyum raylarla özel bir çerçeve oluşturun; bunları istediğiniz boyuta kesebilir ve birlikte verilen konektörlerle birleştirebilirsiniz. Vakum kaplarını çerçevenizin herhangi bir yerine yerleştirin.

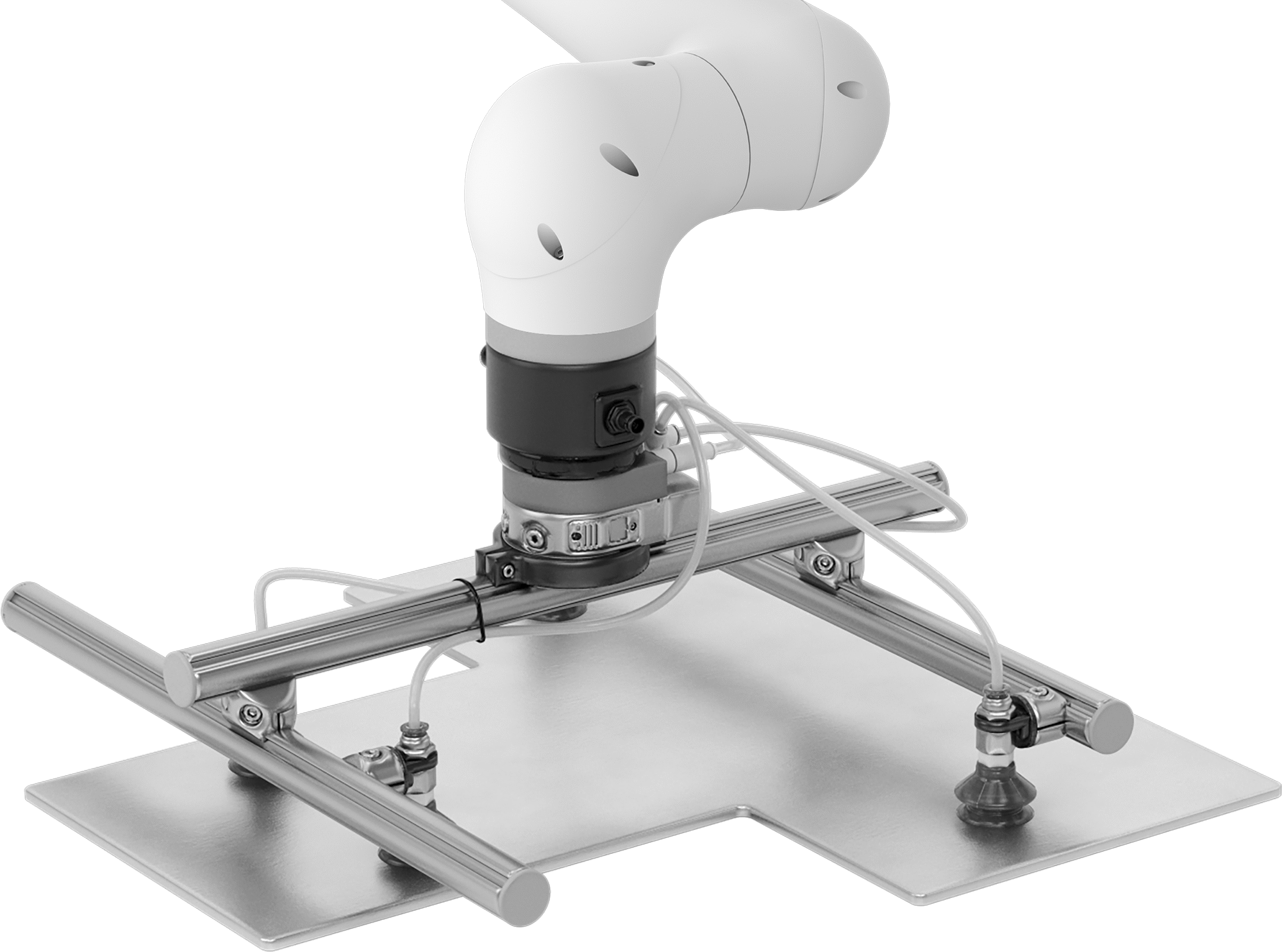

Bu kaldırıcıları robot kolunuza takmak da çok basittir. Birlikte verilen montaj parçasını kullanarak bunları robot kolunuzun ucuna cıvatalarla sabitleyin. Geriye kalan tek şey, güç kablosunu robot kolunuza takmak ve kaldırıcıyı basınçlı hava hattınıza bağlamaktır.
Bu kaldırıcılar entegre hava kontrol valflerine sahiptir, böylece robotunuzun kontrol programını kullanarak dijital giriş ve çıkışlar aracılığıyla emişi açıp kapatabilirsiniz. Dahili bir vakum anahtarı, bir öğe alındığında robotunuza haber verir, böylece robot bir sonraki konuma geçmesi gerektiğini bilir.
Universal Robots Robot Kolları için — Universal Robots (UR) kolları için tasarlanmış kaldırıcılar UR+ sertifikalıdır; bu sayede robotunuzla sorunsuz bir şekilde çalışacakları test edilmiştir. Teach pendant yazılımınızla basit entegrasyon için, üreticinin web sitesinden URCap eklentisini indirin.
Maksimum Ağırlık Kapasitesi — Maksimum ağırlık kapasitesi, yalnızca cam ve sac gibi pürüzsüz, gözeneksiz yüzeylere sahip nesneleri kaldırırken elde edilir. Karton gibi malzemeler kaldırıldığında hava sızdırır ve bu da kaldırıcınızın kapasitesini azaltır. Örneğin, parçalarımızı gönderdiğimiz karton kutulara benzer bir karton kutu üzerinde bu kaldırıcıları kullandığınızda, maksimum kapasitenin yaklaşık %20'sini kaldırabilirsiniz.
