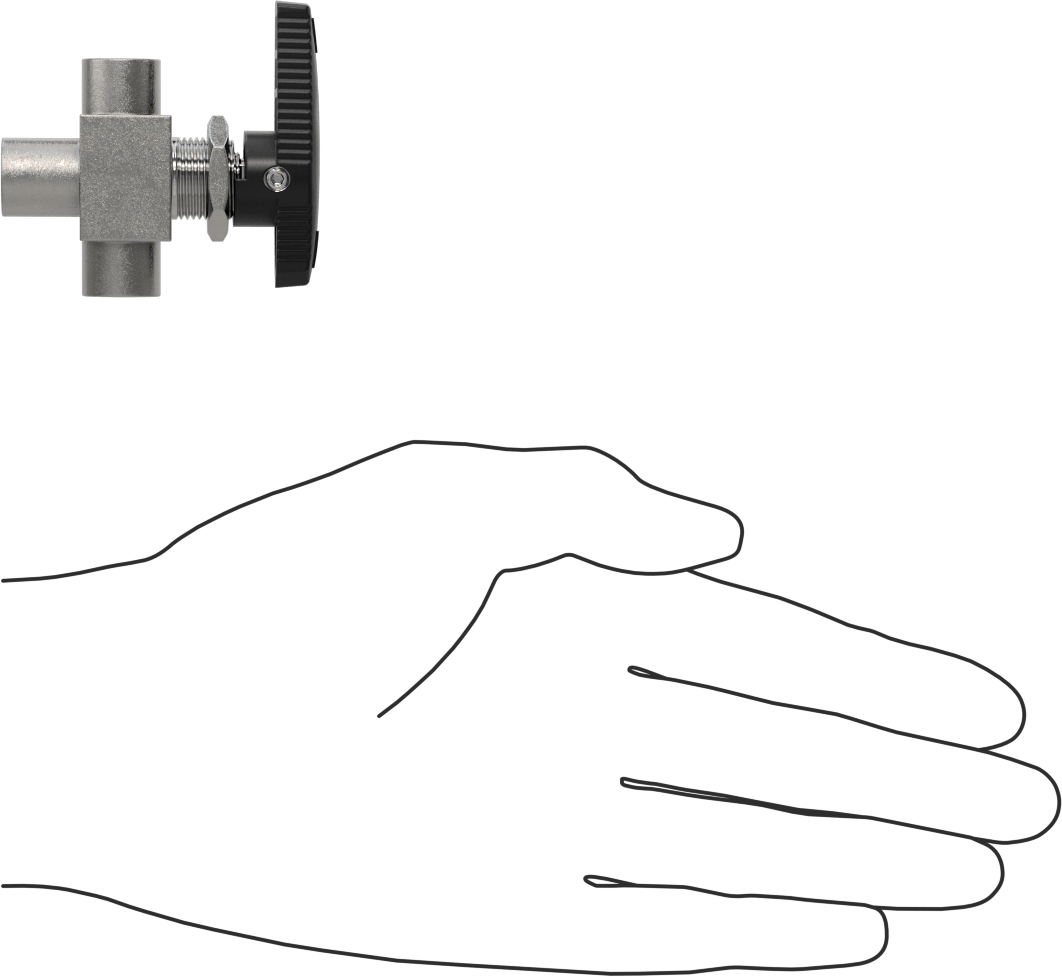

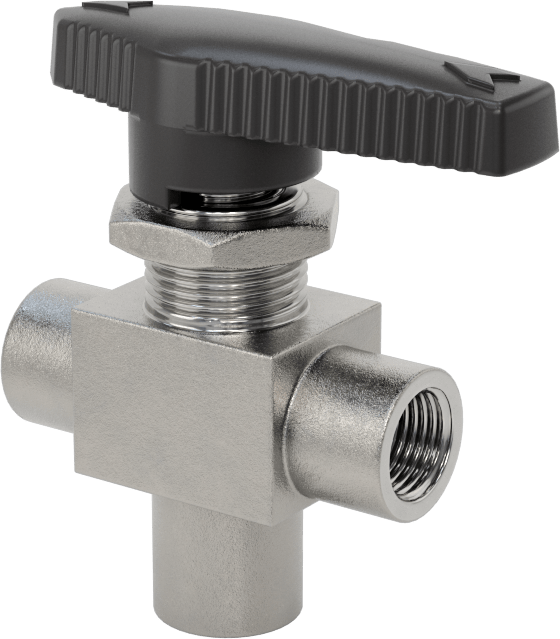

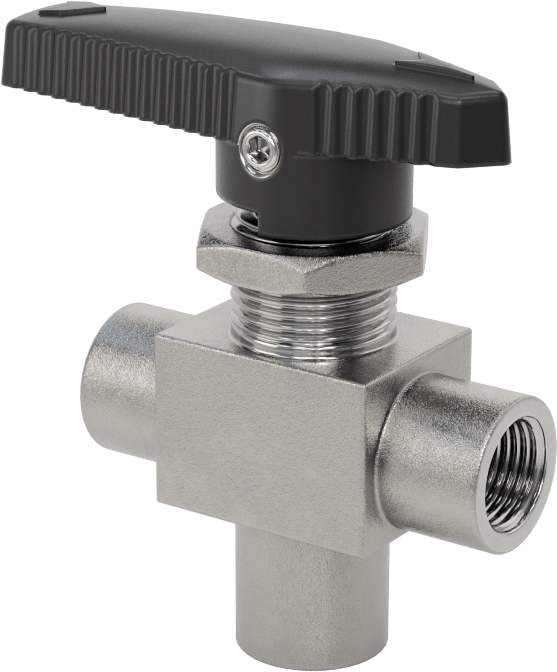

Panele Monte Dişli Yön Değiştirme Valfi, L-Desen
316 Paslanmaz Çelik, 1/8 NPT Dişi
₺15.224 Paket
9373N11
1'li paket

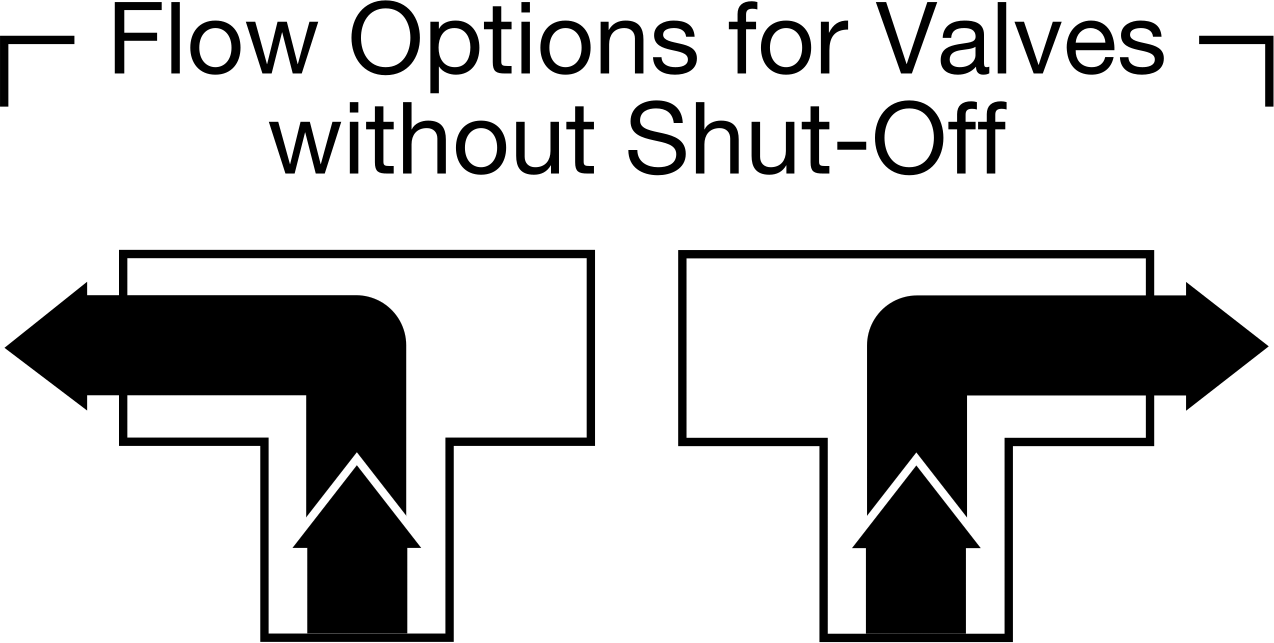

| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/80.32 cm |
| Akış Kesme | Hayır |
| Kulp | |
| Stil | T-Kolu |
| Renk | Siyah |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 0.3 |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 70° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -65° F ila 300° F |
| Vakum Değeri | 29 in. Hg |
| Panel Açıklığı Çapı | 5/8"1.59 cm |
| Conta Malzemesi | PTFE |
| Uç-Uç Uzunluğu | 1 5/8"4.13 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Toplam | |
| Yükseklik | 2 3/16"5.56 cm |
| Uzunluk | 2 1/16"5.24 cm |
| Koltuk Malzemesi | PFA |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton (MEK), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Sabun Çözeltileri, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Su, Xenon, Ksilen, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon) |
| Orta | Klor, İçme Suyu, Etilen Glikol, Mineral Solvent, Propan, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon) |
| Yetersiz | Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 65 psi @ 300° F |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/8 × 1/8 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Menşe Ülke | İsrail |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.3070 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
316 Paslanmaz Çelik Gövde — 316 paslanmaz çelik gövdeli vanalar, pirinç gövdeli vanalardan daha korozyona dayanıklıdır.
Standart Bağlantı Noktası — Standart bağlantı noktalı vanalar akışı hafifçe kısıtlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
