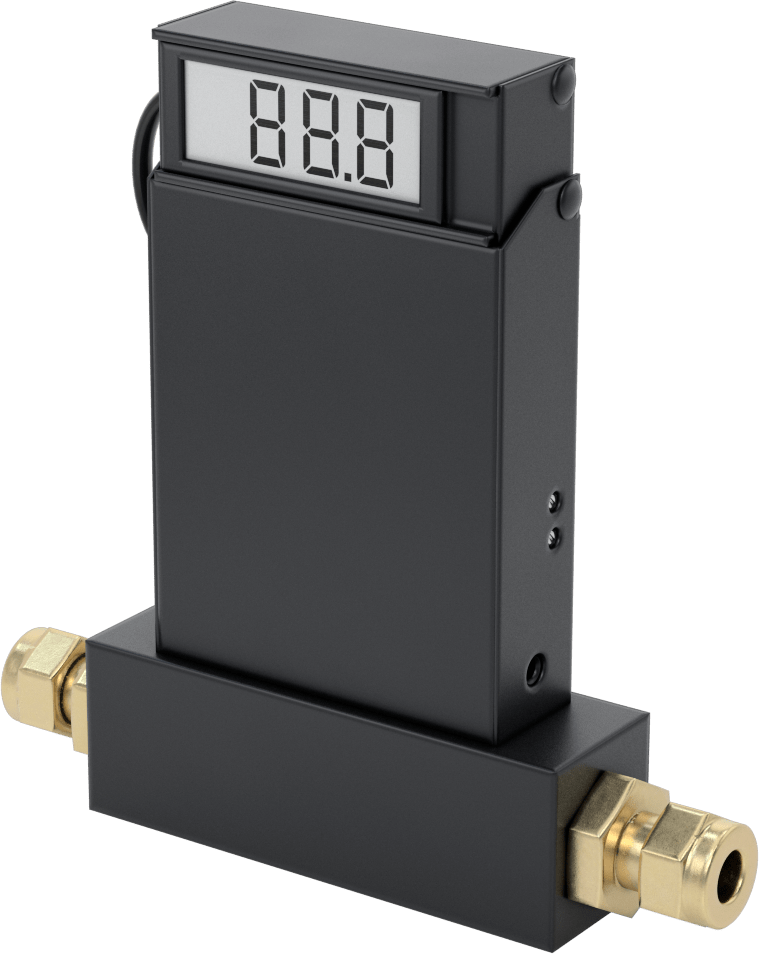

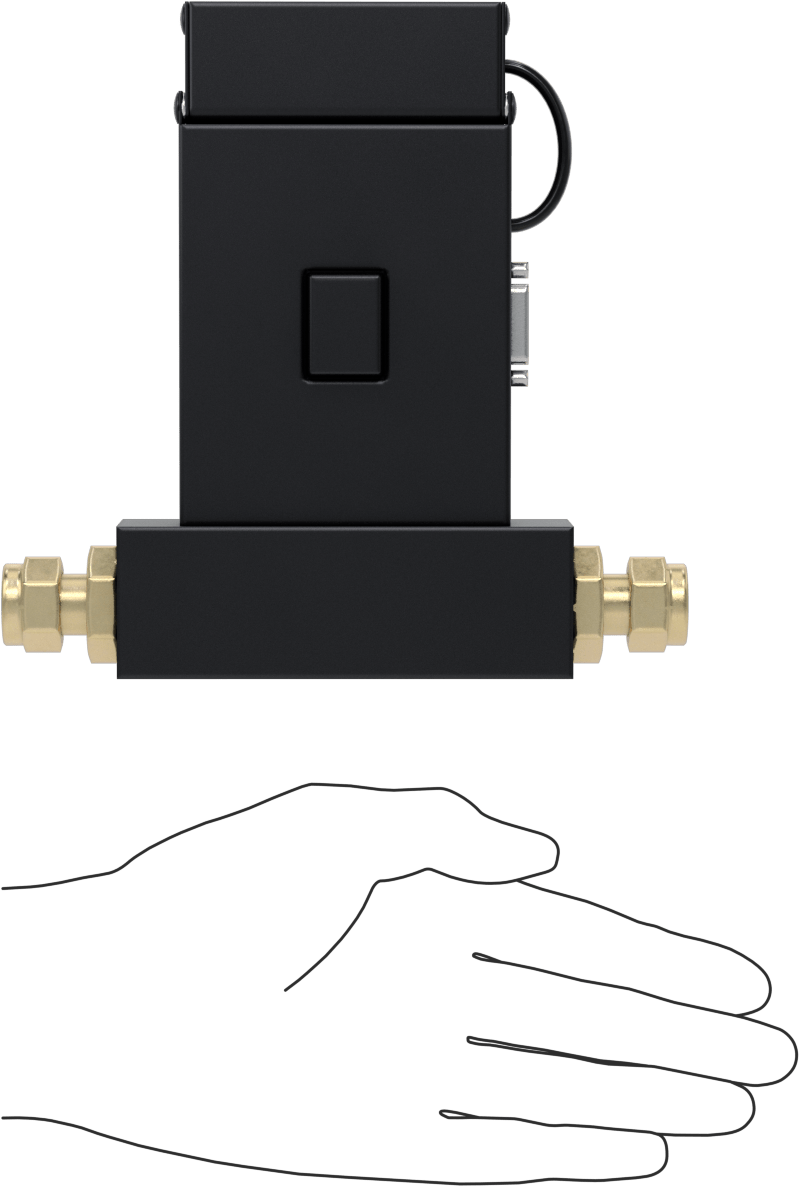

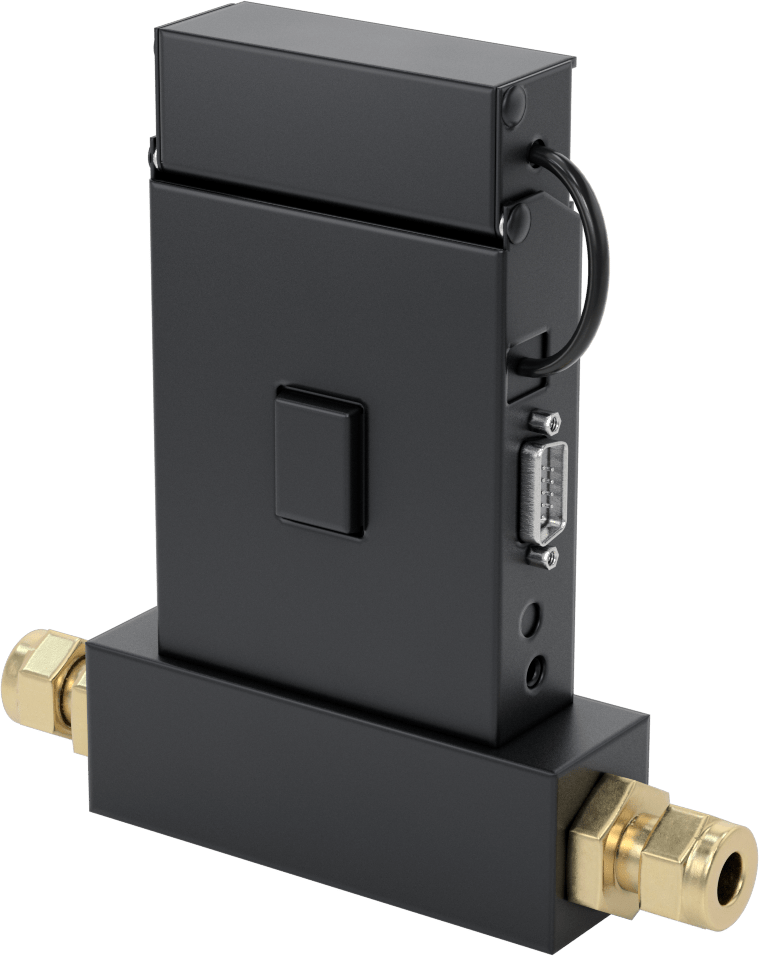

Gazlar için Sıkıştırma Borusu Akış Transmiterleri
3/8" (0.95 cm) Boru Dış Çapı için, 0 ila 100 lpm
| Montaj Konumu | Sıralı |
| Bağlantı Elemanı Bağlantısı | Sıkıştırma |
| Bağlanır | Boru |
| Ölçüler | Akış Hızı |
| Toplam Çıkış Sayısı | 2 |
| Analog Çıkış Türü | Verici |
| Fiş Ucu İç Çapı | 2.1 mm |
| Elektrik Bağlantısı | Namlu, DB9 |
| Elektrik Bağlantısı Tipi | Fişi Takın |
| Gövde Malzemesi | Alüminyum |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Kare Boru İç Genişliği için | 3/8"0.95 cm |
| Akış Aralığı | 0 L/min ila 100 L/min |
| Uç-Uç Uzunluğu | 6 1/4"15.88 cm |
| Hassasiyet | ±1,0% |
| Sıcaklıktaki Maksimum Basınç | 1,000 psi @ 70° F |
| Sıcaklık Aralığı | 32° F ila 122° F |
| Conta Malzemesi | Viton® Floroelastomer |
| Giriş Gerilimi Aralığı | 12V DC ila 26V DC |
| Montaj Konumu | Yatay |
| Şu ile Kalibre Edilmiş | Hava |
| Sertifika Formu | Kağıt |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Sertifikasyon | CE İşareti |
| Ekran Türü | Dijital |
| Sahada Yeniden Kalibre Edilebilir | Hayır |
| Akış Ölçüm Türü | Kütle |
| Akış Ölçüm Birimi | Dakikada Litre |
| Kare Tırnak Boyutu için | Gaz |
| Giriş Akımı | 200 mA |
| Ölçü Birimi | Dakikada Litre |
| Çıkış Akımı | 4 mA ila 20 mA |
| Çıkış Sinyali Türü | Analog |
| Çıkış Gerilimi | 0V DC ila 5V DC |
| Boru Bağlantıları | Dişi |
| Tepki Süresi | 2 sec. |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 316 Paslanmaz Çelik, Alüminyum, Pirinç, Viton® Floroelastomer |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902680.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürün | Adaptörler |
Genellikle termal kütle akış ölçerler olarak adlandırılan bu vericiler, hava ve diğer gazlar içlerinden geçerken ne kadar soğuduklarını ölçerek akış hızını hesaplar. Bu, diğer çoğu vericinin aksine, sıcaklık ve basınç değişiklikleri olsa bile doğru sonuçlar verdikleri anlamına gelir. Akışı izlemek veya ekipmanı kontrol etmek için kullanılan bu vericiler, dönüştürücüler olarak da bilinir ve ölçümleri alıcı cihazlar tarafından yorumlanan bir elektrik sinyaline dönüştürür. Akış arttıkça çıkış sinyali de artar. Alıcı cihazınızın sinyali yorumlayabilmesi için, transmiterin ölçüm aralığı ve çıkış sinyali için kalibrasyon yapmanız gerekir. Yalnızca nominal ölçüm aralığı içinde doğru okumalar verirler. Dijital ekran, akış hızını kontrol etmeyi ve ayarları yapmayı kolaylaştırır. Bu transmiterleri sisteminize sıralı olarak monte edin.
Bu transmiterler hava ile kalibre edilmiştir. Bunları diğer gazlarla da kullanabilirsiniz, ancak aynı doğrulukta ölçüm yapmayacaktır.
Adaptörler — Bu vericileri bir güç kaynağına bağlamak için voltaj adaptörleri gereklidir.
