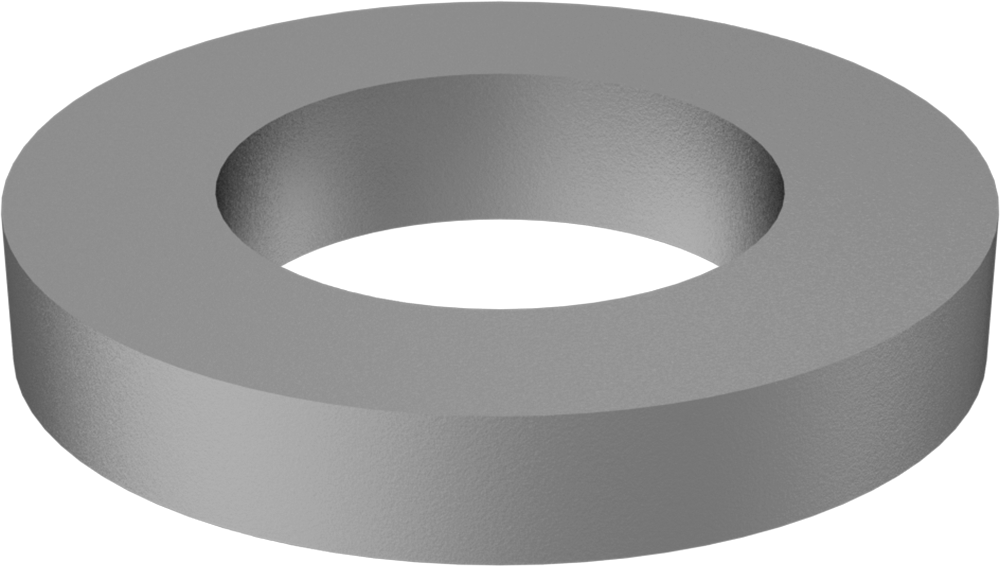

Belleville Disk Yayı
3/4" (1.90 cm) Cıvata Boyutu için, 0.76" (1.93 cm) ID, 1.368" (3.47 cm) OD, 0,222 inç Kalınlık
| Cıvata Boyutu İçin | 3/4"1.90 cm |
| ID | 0.76"1.93 cm |
| Dış Çap | 1.368"3.47 cm |
| Kalınlık | 0.222"0.56 cm |
| Yükseklik | 0.236"0.60 cm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.222"0.56 cm |
| Çalışma Yükünde Sapma | 0.014"0.04 cm |
| Çalışma yükü | 16,721 lb. |
| Düz Yük | 16,721 lbf |
| Malzeme | H13 Takım Çeliği |
| Disk Yay Tipi | Konik |
| Birlikte Kullanım | Boru Flanşları |
| Performans | Yüksek Yük, Yüksek Sıcaklık, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hasar ve sızıntıları önlemek için boru flanş bağlantılarını sızdırmaz tutun. Bu yaylar, titreşim nedeniyle yer değiştiren ve sıcaklık değişikliklerinden dolayı genleşen veya büzülen flanş cıvata başlarını ve somunlarını dengeler. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliğine geri dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Çelik — H13 takım çeliğinden üretilen bu yaylar, 1.000°F'ye varan sıcaklıklarda bile sağlam ve aşınmaya dayanıklı kalır. Ayrıca, tekrarlanan ısıtma ve soğutma döngüleri sırasında çatlamazlar. Ancak, paslanmaz çelik yaylar kadar korozyona dayanıklı değildirler.
