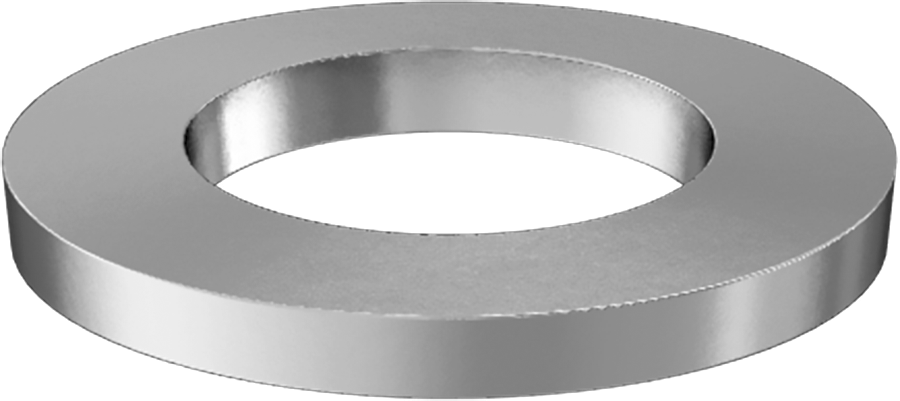

Belleville Disk Yayı
M14 Flanş Cıvatası için, 0.567" (1.44 cm) ID, 0.984" (2.50 cm) OD
| Cıvata Boyutu İçin | M14 |
| ID | 0.567"1.44 cm |
| Dış Çap | 0.984"2.50 cm |
| Kalınlık | 0.098"0.25 cm |
| Yükseklik | 0.116"0.29 cm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.098"0.25 cm |
| Çalışma Yükünde Sapma | 0.018"0.05 cm |
| Çalışma yükü | 4,046 lb. |
| Düz Yük | 4,046 lbf |
| Malzeme | 17-7 PH Paslanmaz Çelik |
| Disk Yay Tipi | Konik |
| Birlikte Kullanım | Boru Flanşları |
| Performans | Yüksek Yük, Korozyona Dayanıklı, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hasar ve sızıntıları önlemek için boru flanş bağlantılarını sızdırmaz tutun. Bu yaylar, titreşim nedeniyle yer değiştiren ve sıcaklık değişikliklerinden dolayı genleşen veya büzülen flanş cıvata başlarını ve somunlarını dengeler. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliğine geri dönerler. Belleville disk yayları olarak da bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Korozyona Dayanıklı Paslanmaz Çelik — Neme veya temizlik solüsyonlarında bulunan amonyak gibi hafif kimyasallara maruz kaldığında korozyona uğramaz. Bu yaylar çelik yaylara göre daha kolay sıkışır, ancak o kadar güçlü değildir.
