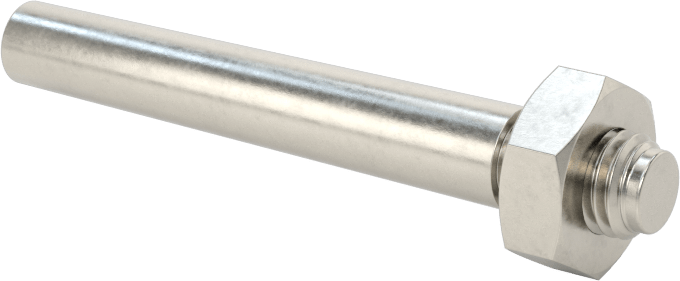

18-8 Paslanmaz Çelik Dişli Konik Pim
4 Numaralı Pim, 0,248 inç Geniş Uç Çapı, 1-1/2" (3.81 cm) Uzunluk
| Bağlantı Elemanı Başlığı Tipi | Dişli |
| Ölçü Birimleri | İnç |
| Malzeme | 18-8 Paslanmaz Çelik |
| Konik Pim Sayısı | 4 |
| Büyük Uç Çapı | 0.248"0.63 cm |
| Büyük Uç Çapı Toleransı | -0.0007" ila 0.0013"0.00 cm / 0.00 cm |
| Uzunluk | 1 1/2"3.81 cm |
| Küçük Uç Çapı | 0.219"0.56 cm |
| Koniklik Oranı | 1:48 |
| Diş Uzunluğu | 3/8"0.95 cm |
| Diş Boyutu | 1/4"-280.64 cm |
| Minimum Sertlik | Rockwell B90 |
| Kopma Mukavemeti | 54,000 psi3723 bar |
| Uç Şekli | Yuvarlak |
| Uç Tipi | Düz |
| İçerir | Altıgen somun |
| Pasivasyon | Pasifleştirilmemiş |
| Pim Tipi | Koniklik |
| Mil Tipi | Konik |
| Menşe Ülke | Çin, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metallerle Uyumlu Değil |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 731819.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu pimlerin dişleri, kör deliklerden kolayca çıkarılabilmesi için dışarı çıkıntı yapmaktadır. Pimi çıkarmak için altıgen somunu sıkın. Genellikle bileşenleri konumlandırmak ve montajları sabitlemek için kullanılan bu pimler, konik deliklere sığması için eşit bir oranda konikleşir. Sıkı bir oturuş için, inç boyutları için pim numarasıyla veya metrik boyutlar için küçük uç çapıyla eşleşen konik bir matkap ucu kullanın. Takılmasını kolaylaştırmak için kenarları hafifçe yuvarlatılmıştır.
İnç—İnç pimler için uzunluk, pimin dişsiz uzunluğunu ölçer.
18-8 Paslanmaz Çelik—18-8 paslanmaz çelik pimler, mukavemet ve korozyon direnci arasında bir denge sunar. Hafif manyetiktir.
Kırılma Mukavemeti—Kırılma mukavemeti, pimi iki parçaya ayırmak için gereken kuvvet olan tek kesme kuvveti olarak ölçülür.
