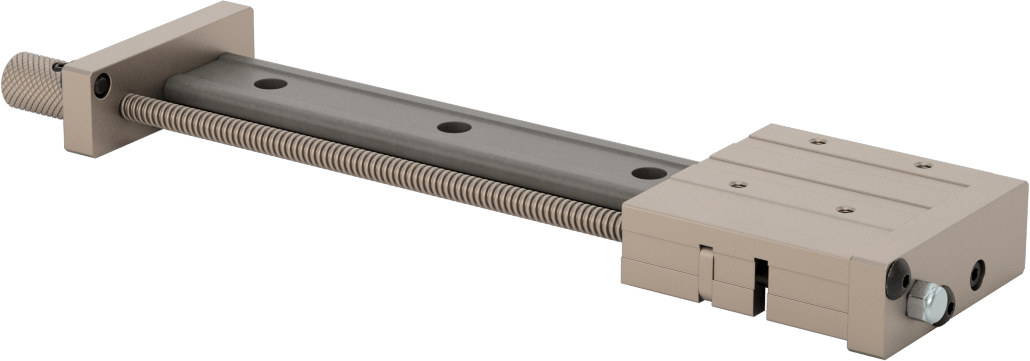

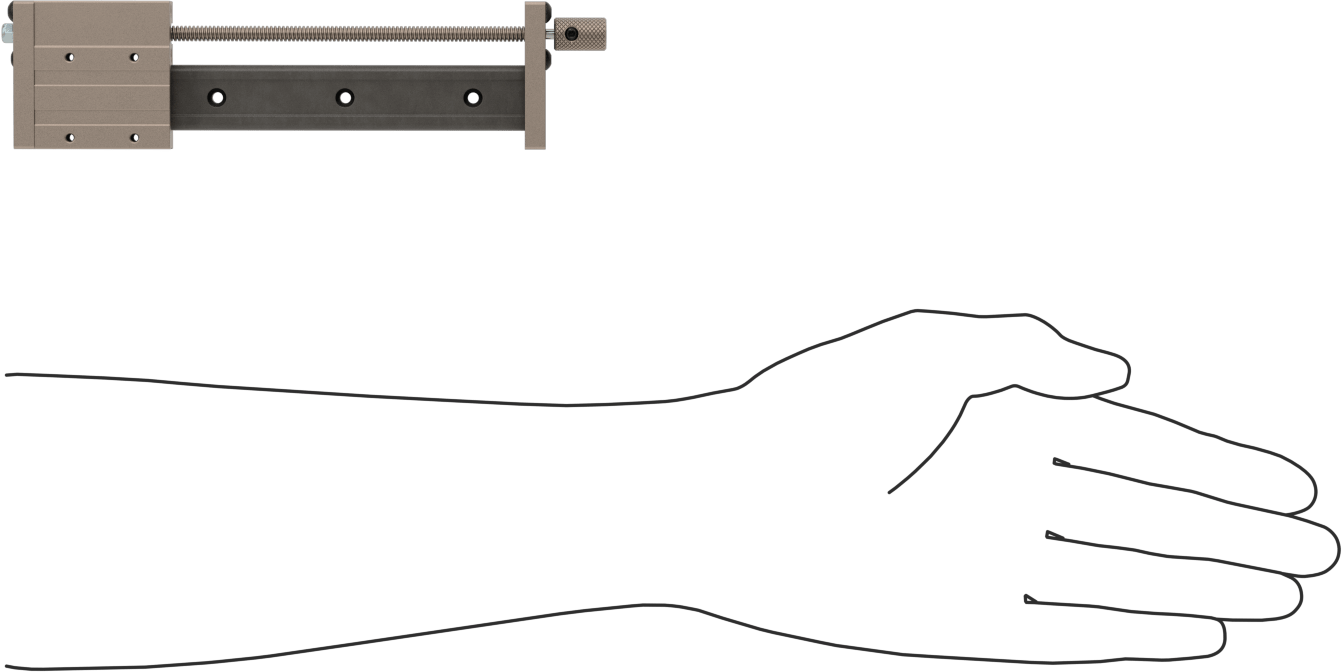

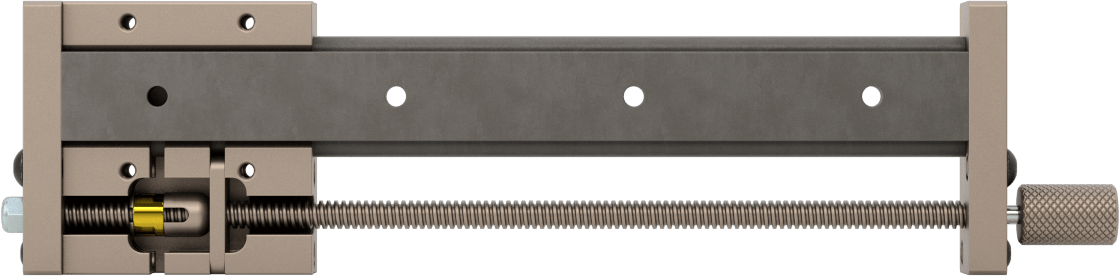

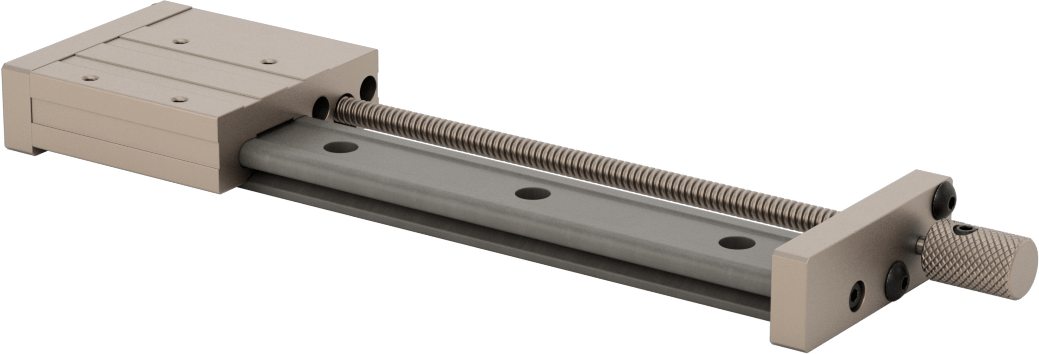

Yüksek Yük Konumlandırma Kılavuzu
490 lb. Statik Yük Kapasitesi, 4,350 inç Hareket Uzunluğu
| Taşıyıcı Malzemesi | Alüminyum |
| Taban Malzemesi | Alüminyum |
| Statik Yük Kapasitesi | 490 lb. |
| Hareket Uzunluğu | 4.35"11.05 cm |
| Dönüş Başına Hareket Mesafesi | 0.05"0.13 cm |
| Dönüş Başına Hareket Mesafesi Doğruluğu | ±0.0006"/1"0.00 cm / 2.54 cm |
| Yükseklik | 16 mm |
| Toplam | |
| Genişlik | 46 mm |
| Uzunluk | 188.4 mm |
| Taşıyıcı | |
| Genişlik | 46 mm |
| Uzunluk | 42 mm |
| Kulp | |
| Tip | Kadran |
| Çap | 10.3 mm |
| Maksimum Sıcaklık | 79°C |
| Taşıyıcı Montajı | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M3 × 0.5 mm |
| Taban Montajı | |
| Delik Sayısı | 4 |
| Bağlantı Elemanı Diş Boyutu | M3 |
| Delik Merkezleri Arası Mesafe | 40 mm |
| Delik Derinliği | 4.7 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Yatak Malzemesi | Frelon |
| Rulman Tipi | Düz |
| Adım Vidası Malzemesi | 303 Paslanmaz Çelik |
| Yağlama | Gerekli Değil |
| Performans | Yüksek Yük |
| Kaymalı Yatak Tipi | Manşon |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848330.8090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
| İlgili Ürün | Montaj Plakaları |
Frelon yataklarla üretilen bu kızaklar, standart konumlandırma kızaklarının dört katından fazla yük kapasitesine sahiptir. Laboratuvar ve üretim ekipmanları için çeşitli manuel konumlandırma uygulamalarının yanı sıra delme, sabitleme, montaj ve ölçüm için parçaların konumlandırılmasında kullanılmak üzere hassas bir kılavuz vidayla donatılmıştır.
Not: Listelenen kapasiteler yalnızca yatay montaj içindir.
Dönüş Başına Hareket Mesafesi — Vida adım mesafesi olarak da bilinen dönüş başına hareket mesafesi, kolun bir tur dönüşüyle taşıyıcının hareket ettiği mesafedir.
Montaj Plakaları—İki eksenli montaj plakaları (ayrı satılır), iki eksen boyunca hareket için iki kızakları birbirine monte etmenizi sağlar.
