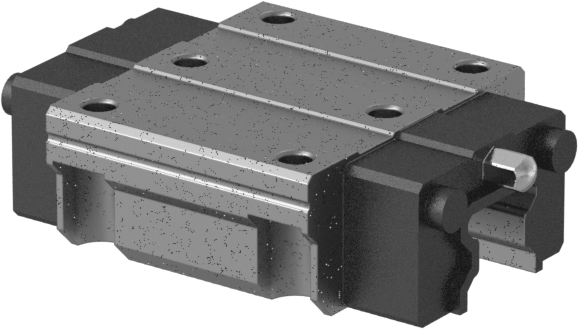

Makara Yataklı Taşıyıcı, Flanşlı, Üstten ve Alttan Yüklemeli Sabitleme
15 mm Genişlikli Ray için
₺44.213 Adet
9215T21
1'li paket
| Taşıyıcı ve Kılavuz Ray Tipi | Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Rulo |
| Makara Rulman Tipi | Silindirik |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 15 mm |
| Dinamik Yük Kapasitesi | 2,550 lbs. |
| Statik Yük Kapasitesi | 4,450 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 100 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 130 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 100 ft.-lbs. |
| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 47 mm |
| Taşıyıcı Uzunluğu | 68 mm |
| Taşıyıcı Malzemesi | Çelik |
| Kafes Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Delik Derinliği | 20 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M5 × 0.8 mm |
| Alttan Yük Sabitlemesi | M4 |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M4 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Vietnam |
| Schedule B | 848250.0000 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar |
Bilyalı rulmanlı taşıyıcılara göre daha geniş temas alanına sahip olan makaralı rulmanlı taşıyıcılar, daha iyi konumlandırma hassasiyeti sağlar ve daha ağır yükleri destekler. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.
Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
