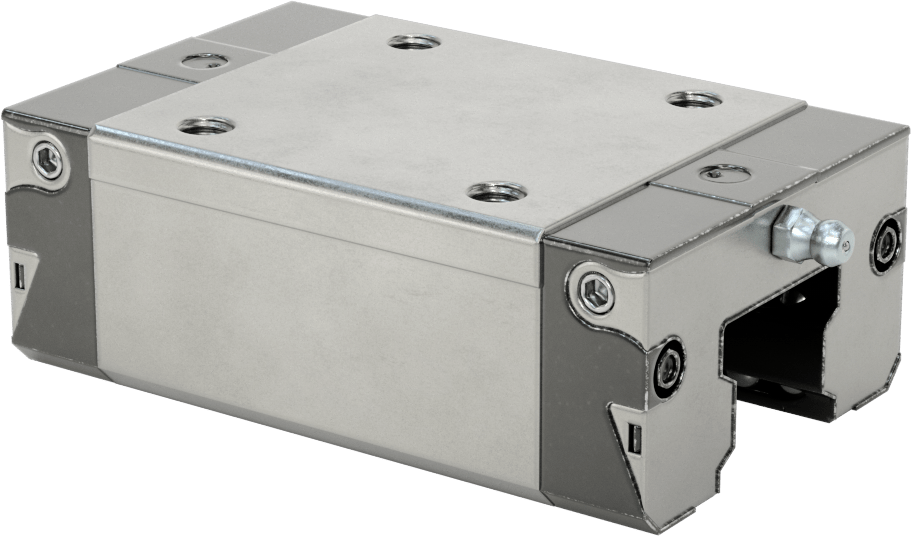

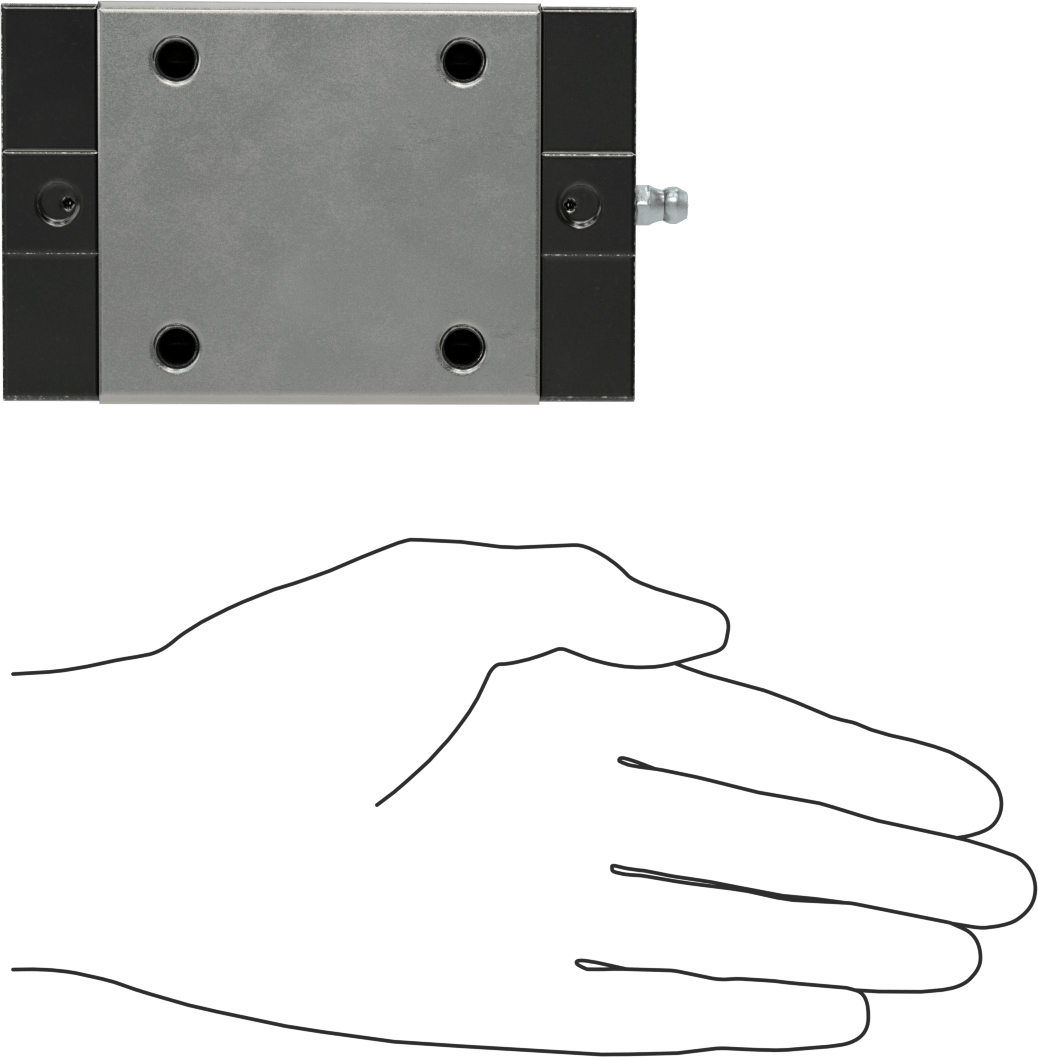

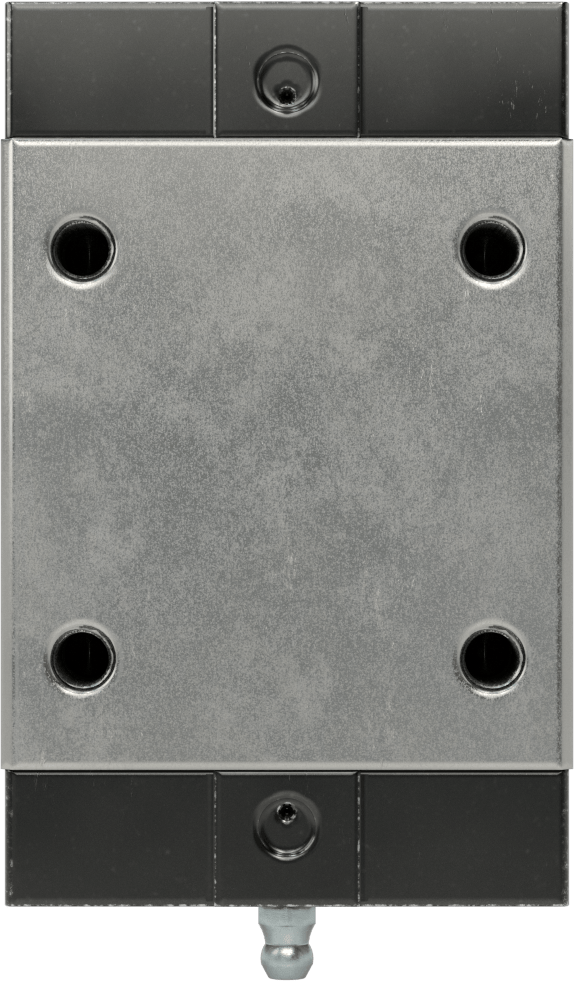

Bakım Gerektirmeyen Bilyalı Rulmanlı Taşıyıcı

34 mm Genişlikte Ray için, 111 mm Uzunluklu Kişi

Teknik Çizim

Taşıyıcı ve Kılavuz Ray Tipi	Bilyalı Rulman
Taşıyıcı Profili	Standart
Rulman Tipi	Bilye
Yük Sabitlemesi	Üstten
Ray Genişliği İçin	34 mm
Dinamik Yük Kapasitesi	9,400 lbs.
Statik Yük Kapasitesi	12,100 lbs.
Statik Eğim Moment Yük Kapasitesi	410 ft.-lbs.
Statik Yuvarlanma Moment Yük Kapasitesi	850 ft.-lbs.
Statik Sapma Momenti Yükü Kapasitesi	410 ft.-lbs.
Toplam Yükseklik	48 mm
Taşıyıcı Genişliği	70 mm
Taşıyıcı Uzunluğu	111 mm
Taşıyıcı Malzemesi	Çelik
Yatak Malzemesi	Çelik
Maksimum Sıcaklık	79°C
Montaj
Delik Sayısı	4
Delik Diş Boyutu	M8
Delik Diş Adımı	1.25 mm
Delik Derinliği	13 mm
Dahil Edilen Bağlantı Elemanları	Hayır
Yağlama	Yağlanmış
Yağlayıcı	Lityum Kalınlaştırıcılı Gres
Yağlama Girişi	Gres Yağlama Noktası
Gres Yağlama Noktası
Dahil	Evet
Diş Boyutu	M6
Diş Tipi	Metrik
Özellikler	Dahili Gres Haznesi
Ray Uzunluğu	280 mm
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Almanya
Schedule B	848210.5012
ECCN	EAR99
İlgili Ürünler	Çelik Kılavuz Raylar
	Sipariş Üzerine Üretilen Çelik Kılavuz Raylar
	El Frenleri
	Montaj Deliği Tapaları

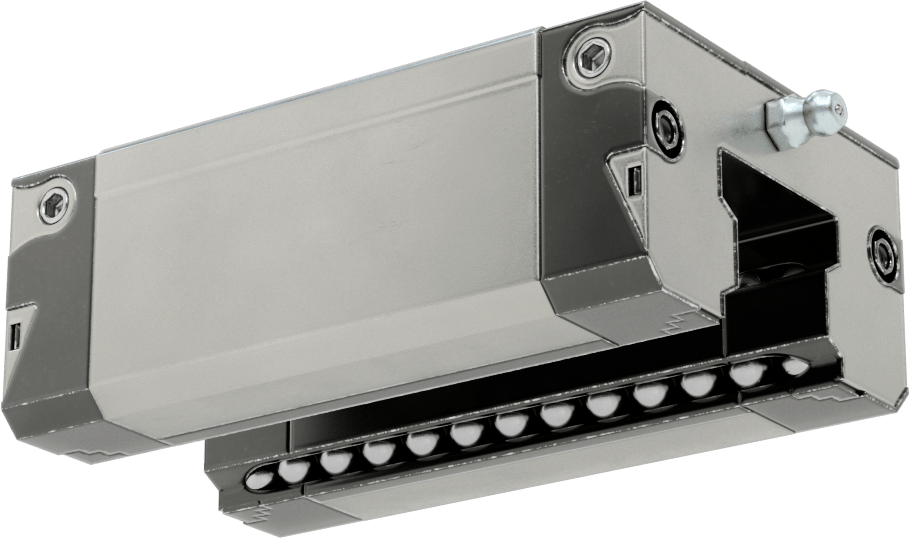

Sürekli gres sağlayan dahili bir hazneye sahip olan bu taşıyıcılar ve kılavuz raylar, ulaşılması zor yerlerde kullanım için idealdir. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.

Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.

Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.

Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
