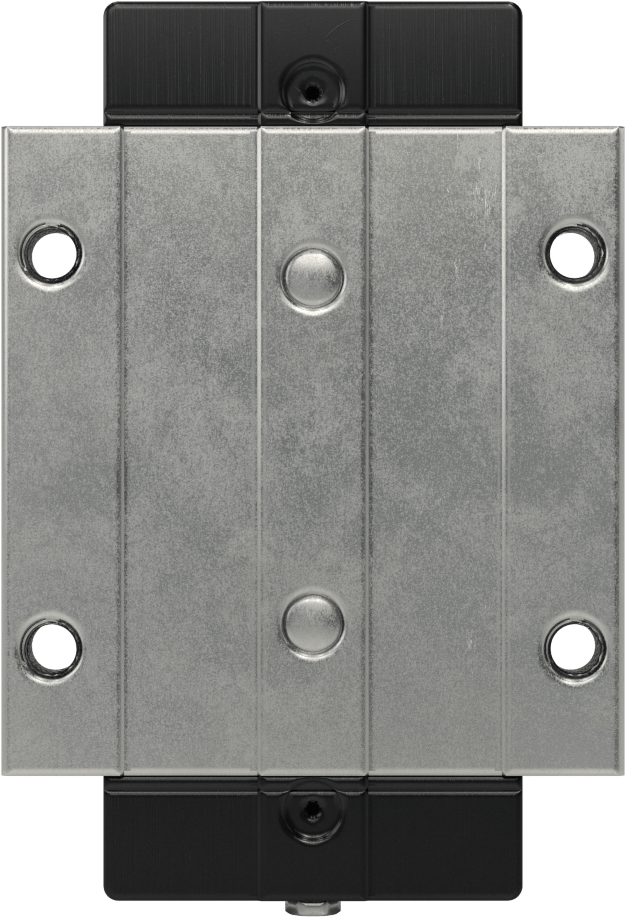

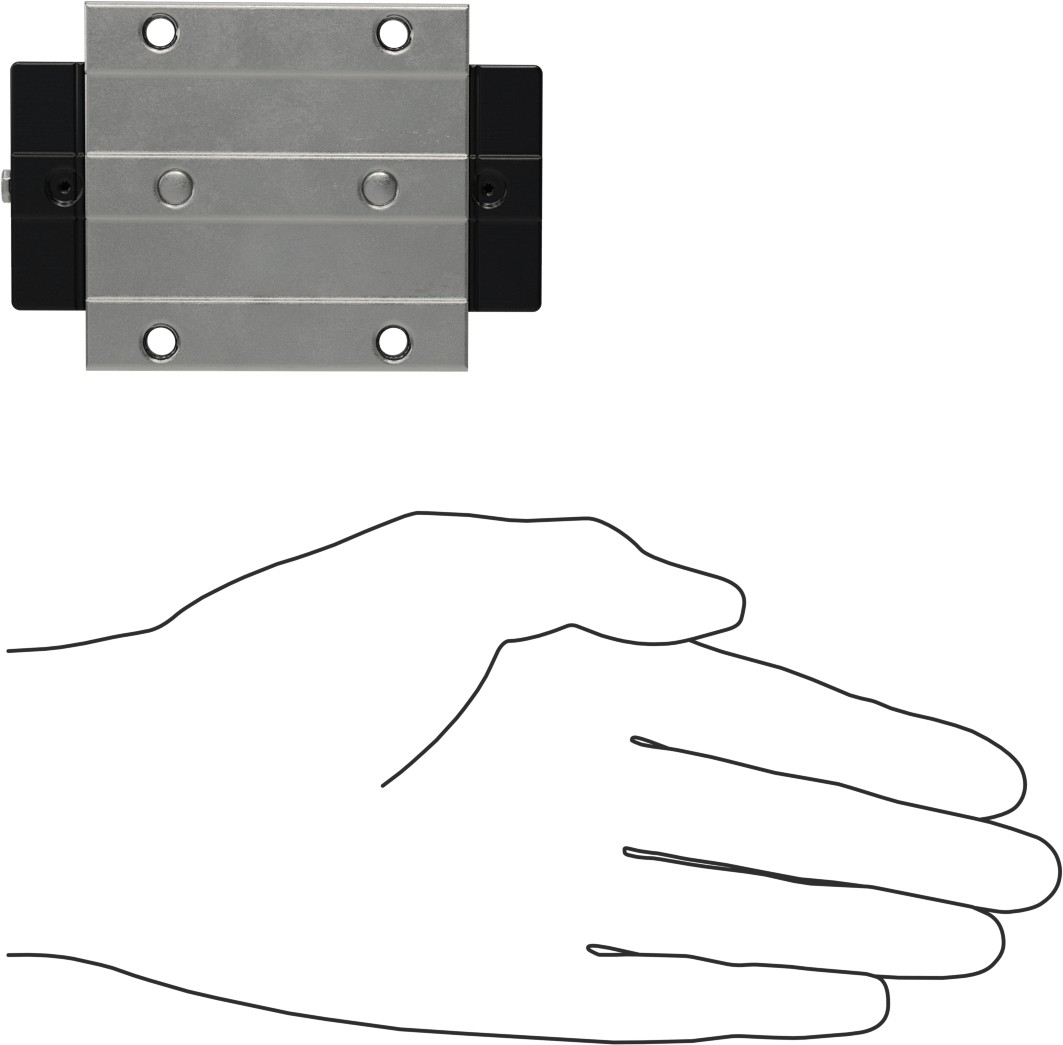

Bakım Gerektirmeyen Bilyalı Rulmanlı Taşıyıcı, Flanşlı
20 mm genişlikte ray için, 91 mm Uzunlukta Taşıyıcı
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 20 mm |
| Dinamik Yük Kapasitesi | 6,650 lbs. |
| Statik Yük Kapasitesi | 9,350 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 360 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 390 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 360 ft.-lbs. |
| Toplam Yükseklik | 30 mm |
| Taşıyıcı Genişliği | 63 mm |
| Taşıyıcı Uzunluğu | 91 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Delik Derinliği | 8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M6 × 1 mm |
| Alttan Yük Sabitlemesi | M6 |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M3 |
| Diş Tipi | Metrik |
| Özellikler | Dahili Gres Haznesi |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Sürekli gres sağlayan dahili bir hazneye sahip olan bu taşıyıcılar ve kılavuz raylar, ulaşılması zor yerlerde kullanım için idealdir. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir.

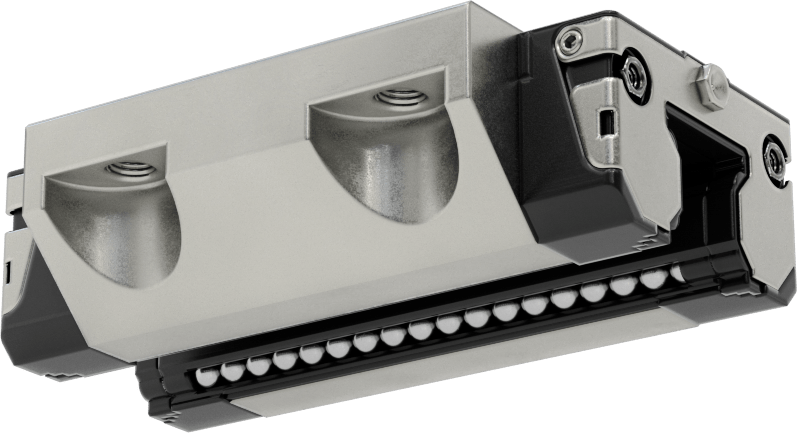

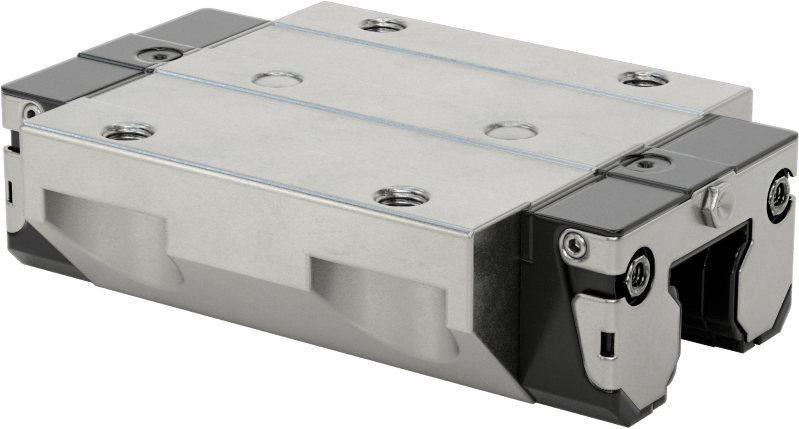

Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
