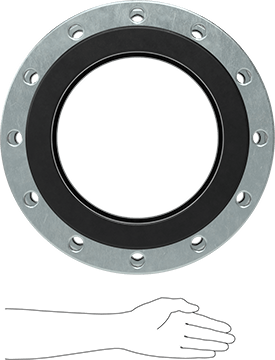

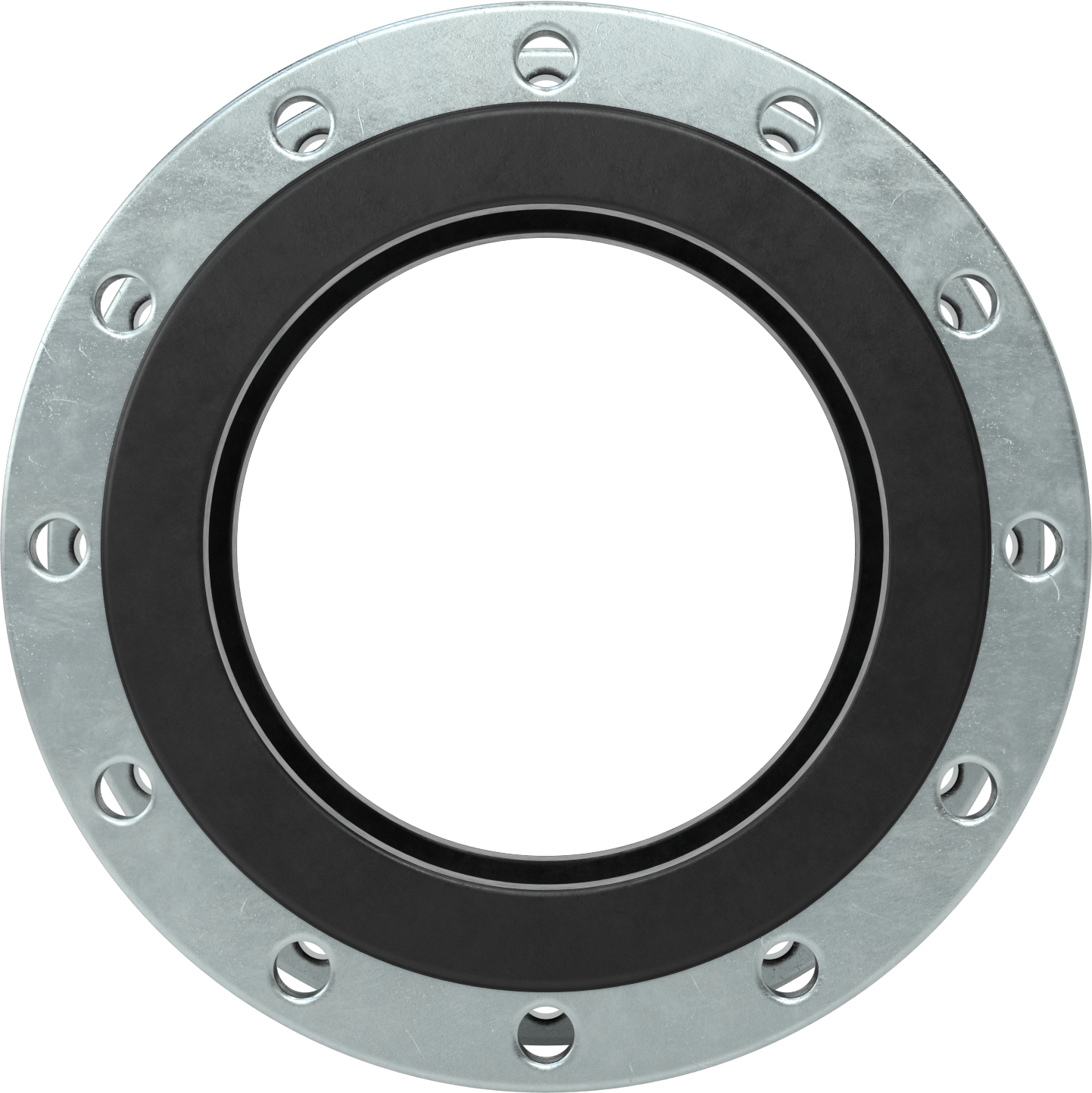

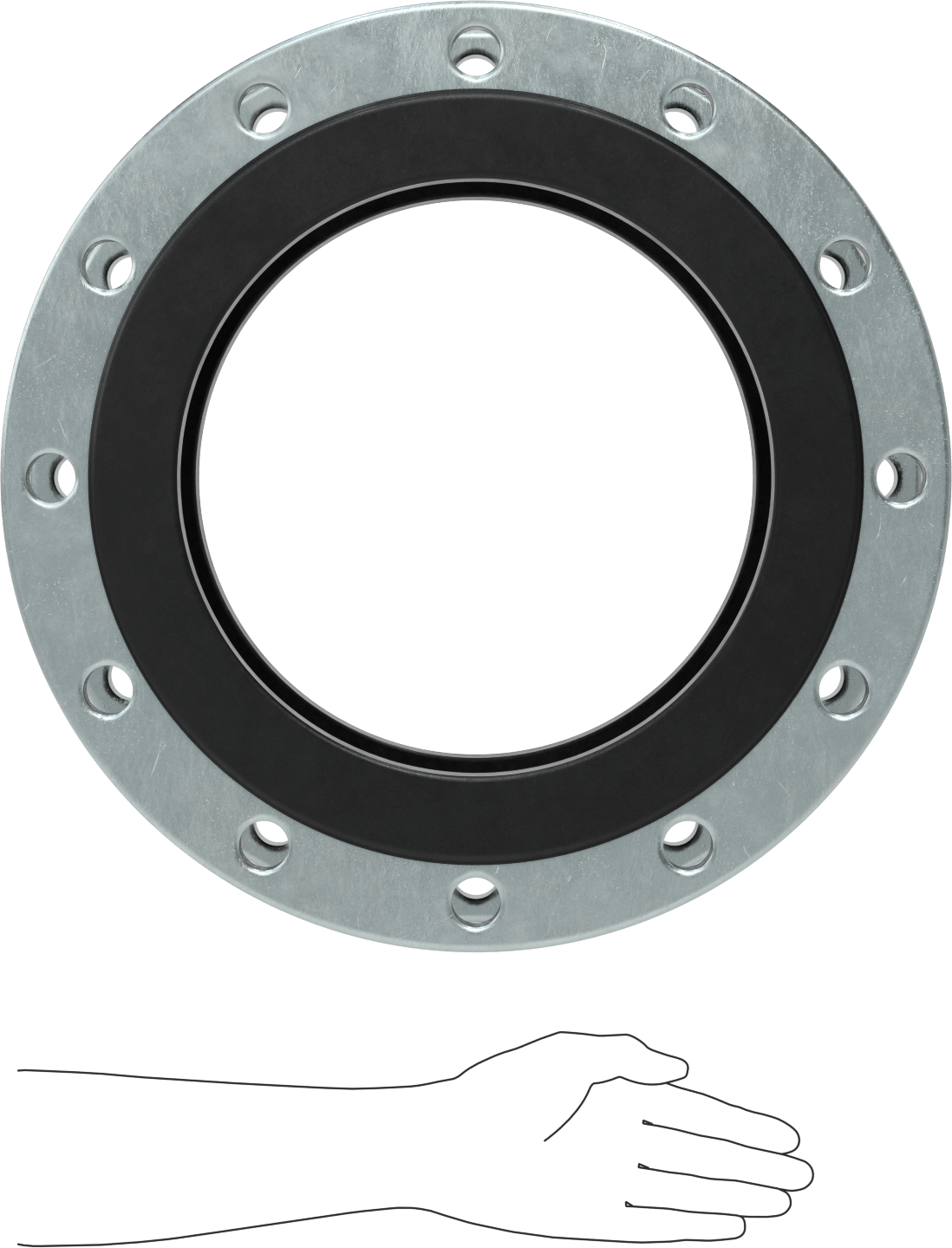

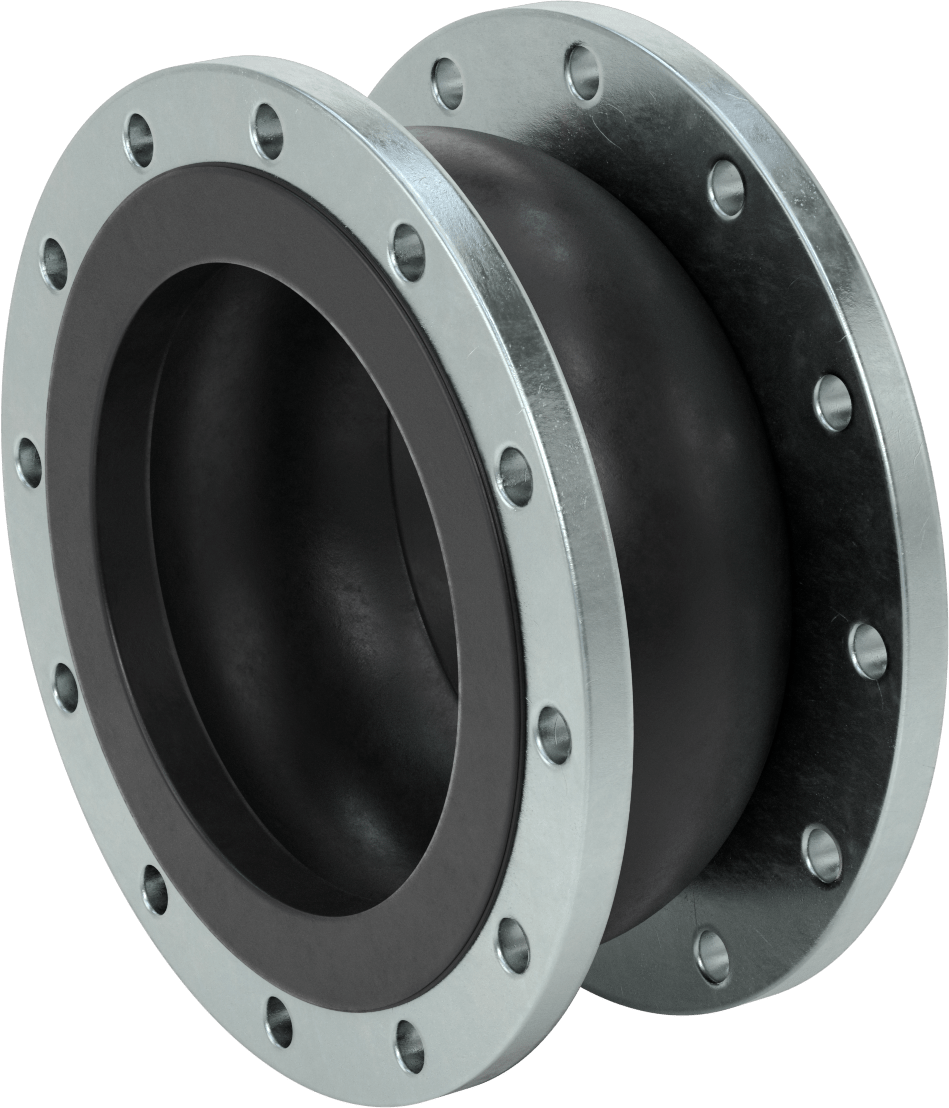

Flanşlı Uçlu Genleşme Derzi, EPDM Kauçuk, Dişsiz Cıvata Delikleri
19" (48.26 cm) Flanş Dış Çapı
| Kare Tırnak Boyutu için | Alkol, Su |
| Şekil | Düz |
| Tip | Konektör, Genleşme Derzi |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Flanşlı |
| Flanş Dış Çapı | 19"48.26 cm |
| Boru Çapı | 1230.48 cm |
| Uzunluk | 8"20.32 cm |
| Cıvata Deliği Sayısı | 12 |
| Mesafe | |
| Sıkıştırma | 1"2.54 cm |
| Genişletme | 5/8"1.59 cm |
| Ofset | 3/4"1.90 cm |
| Maksimum Basınç | 220 psi @ 72° F |
| Patlama Basıncı | 900 psi62 bar |
| Maksimum Vakum | 72° F'de 26 inç Hg |
| Sıcaklık Aralığı | -20° ila 250° F |
| Genişletme Eklem Tipi | Tek Ampul |
| Malzeme | EPDM Kauçuk |
| Takviye Malzemesi | Naylon Plastik |
| Flanş Malzemesi | Çinko Kaplı Çelik |
| Conta Gerekli | Hayır |
| Flanş Sınıfı İçin | 150 |
| Flanş Yüzeyi için | Düz |
| Özellikler | Kolay Hizalama Flanşları |
| Cıvata Çapı İçin | 1"2.54 cm |
| Cıvata Deliği Tipi | Dişsiz |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Endonezya |
| Schedule B | 401699.6000 |
| ECCN | EAR99 |
| İlgili Ürün | Sınır Çubuğu Setleri |
Bu bağlantı parçaları, hareketi emmek için esneklik noktası sağlayarak boru sistemlerindeki gerilimi, titreşimi ve gürültüyü azaltır. Flanşlı uçlar, kurulum sırasında cıvata deliklerinin kolayca hizalanması için döner. Conta gerektirmeden aynı boyutta düz yüzeyli Sınıf 150 flanşla birleşirler. Bağlantı parçaları, ek mukavemet için naylonla güçlendirilmiş esnek bir gövdeye sahiptir.
Genleşme derzlerini sabitleme noktalarına mümkün olduğunca yakın konumlandırın. Sabitlemenin yetersiz olduğu durumlarda aşırı uzamayı önlemek için flanşlara sınır çubuğu setlerini (ayrı satılır) takın. Sınır çubuğu montaj plakasının kalınlığını karşılamak için, genleşme derzini boru flanşına bağlayan cıvatalardan 7/8" daha uzun cıvatalar kullanın. Her sınır çubuğu seti için sekiz cıvata gerekir (dahil değildir).
