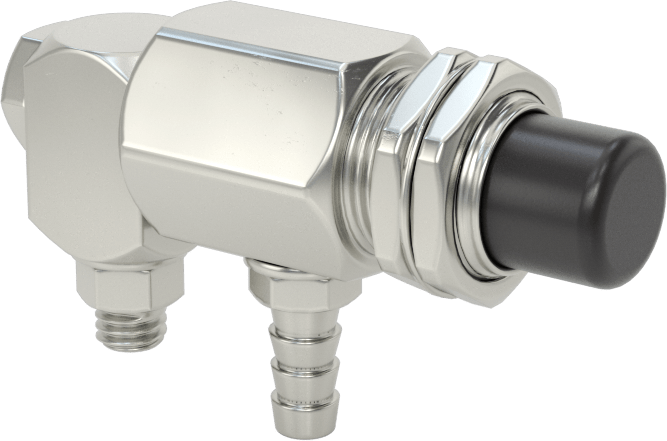

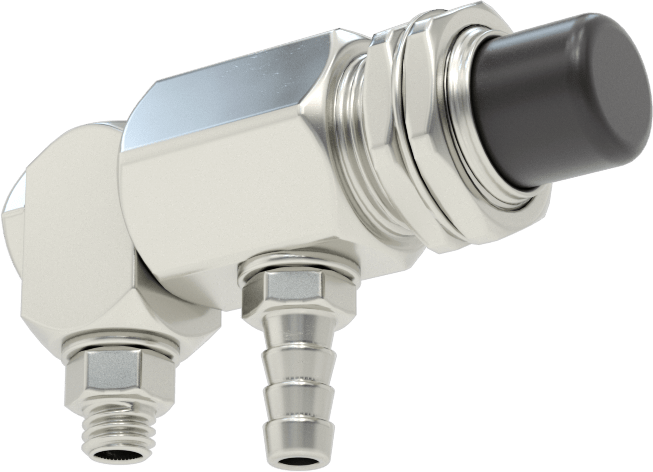

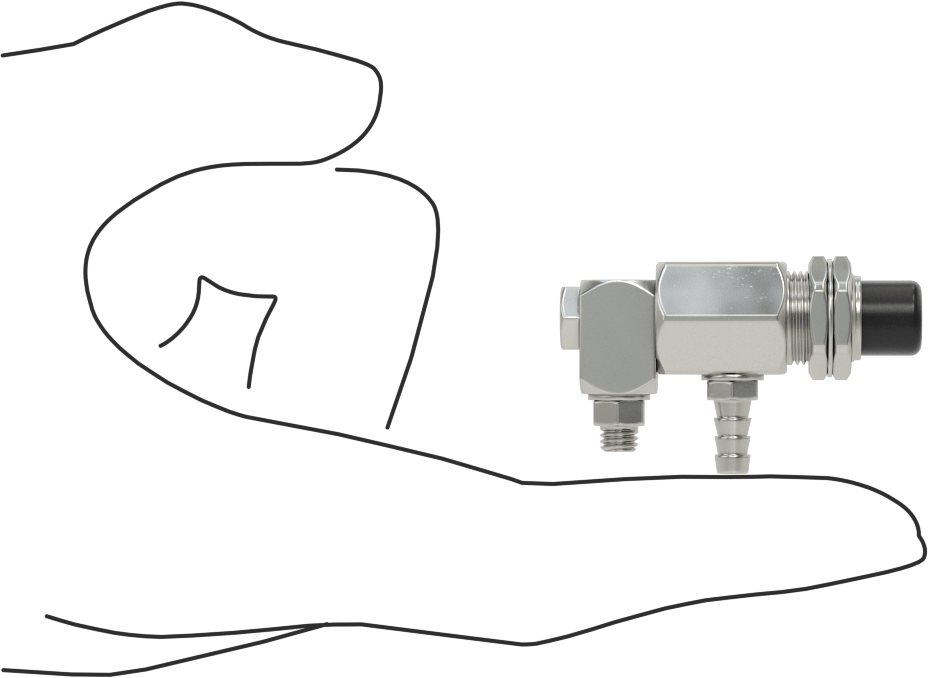

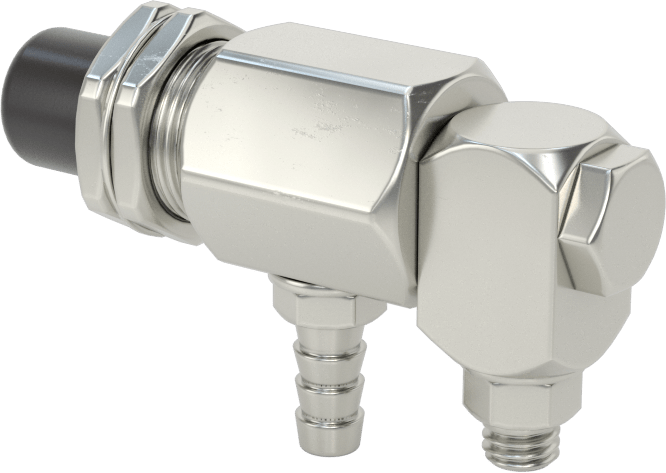

Dişli Bağlantı Parçalı Döner Açma/Kapama Vanası, Düğme

10-32 UNF Diş Erkek x 1/8" (0.32 cm) Boru İç Çapı için

Teknik Cizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Mil
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Düğme
Hareket	360° Döner
Bağlantı Tipi	Adaptör
Kare Tırnak Boyutu için	Hava, Yağ, Su
Bağlantı Tipi	Boru × Tüp
Bağlantı Stili	Dişli × Dikenli
Diş Stili	Standart
Çivili Uç Sayısı	Çoklu
Cins	Erkek × Erkek
Diş Tipi	UNF
Diş Boyutu	10-32
Kare Tırnak Boyutu için	1/8"0.32 cm
Akış Katsayısı (Cv)	0.1
Maksimum Basınç	125 psi @ 100° F
Sıcaklık Aralığı	-25° ila 180° F
Vakum Değeri	Derecelendirilmemiştir
Valf Başlangıç Konumu	Normalde Kapalı
Geri Dönüş Tetiklemesi	Yay
Düğme Stili	Kompakt
Düğme Malzemesi	Plastik
Düğme Rengi	Siyah
Yapılandırma	Düğmeye Basılmadıkça Kapalı
Gövde Malzemesi	Nikel Kaplı Pirinç
Conta Malzemesi	Buna-N Kauçuk
Bağlantı Noktası Türü	Standart
Şekil	180° Bükülme, 90° Dirsek, Düz
Bağlantı Noktası Arası Uzunluk	9/16"1.43 cm
Toplam
Yükseklik	1 13/16"4.60 cm
Uzunluk	1 7/16"3.65 cm
Panel Açıklığı Çapı	15/32"1.19 cm
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1095
ECCN	EAR99

Her yönden kolay kurulum için, bu vanaların gövdesi 360° dönebilir. Hortumu güvenli bir şekilde kavramak için tırnaklara sahiptir. Genellikle test ve numune alma uygulamalarında kullanılan bu vanalar, bir kol veya düğme ile hızlı bir şekilde açılır ve kapanır.

Düğme valfleri, düğmeye bastığınızda açılır. Bıraktığınızda, düğme geri yaylanır ve akışı otomatik olarak durdurur. Aralıklı kullanım ve dökülmeleri önlemek için akışı kontrol etmek için idealdir.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
