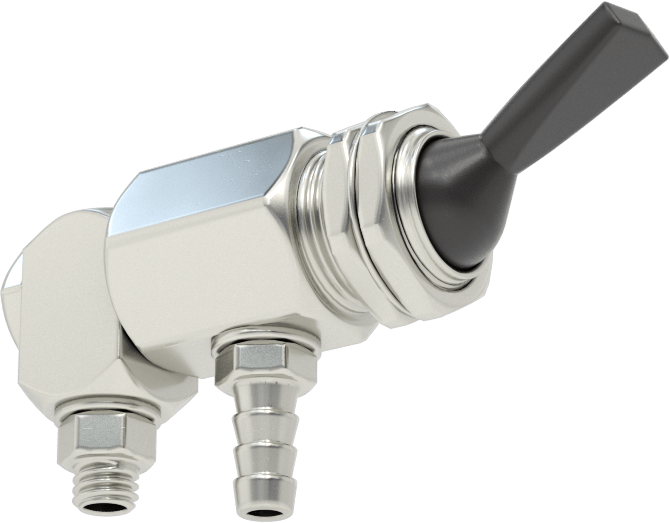

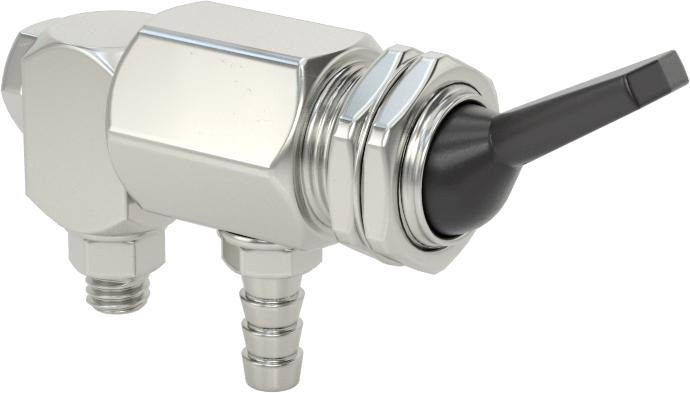

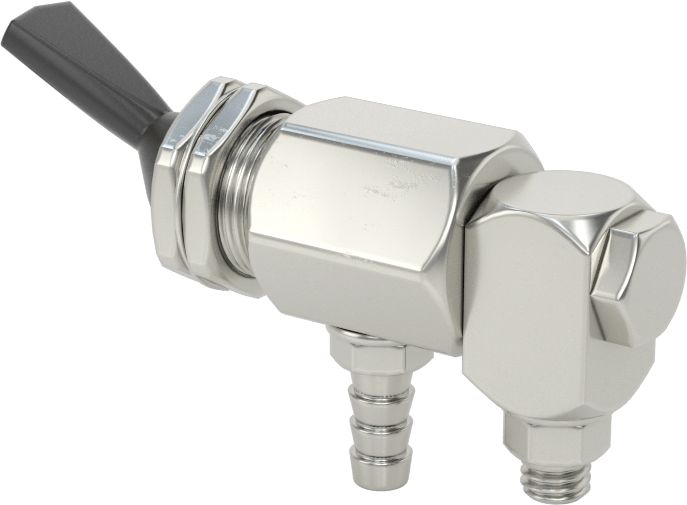

Dişli Bağlantı Parçalı Döner Açma/Kapama Vanası, Toggle Anahtarı

10-32 UNF Erkek x 1/8" (0.32 cm) Boru İç Çapı

Teknik Cizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Mil
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Çıtçıt Anahtarı
Hareket	360° Döner
Bağlantı Tipi	Adaptör
Kare Tırnak Boyutu için	Hava, Yağ, Su
Bağlantı Tipi	Boru × Tüp
Bağlantı Stili	Dişli × Dikenli
Diş Stili	Standart
Çivili Uç Sayısı	Çoklu
Cins	Erkek × Erkek
Diş Tipi	UNF
Diş Boyutu	10-32
Kare Tırnak Boyutu için	1/8"0.32 cm
Akış Katsayısı (Cv)	0.1
Maksimum Basınç	125 psi @ 100° F
Sıcaklık Aralığı	-25° ila 180° F
Vakum Değeri	Derecelendirilmemiştir
Geri Dönüş Tetiklemesi	Kılavuz
Toggle Malzemesi	Plastik
Toggle Rengi	Siyah
Gövde Malzemesi	Nikel Kaplı Pirinç
Conta Malzemesi	Buna-N Kauçuk
Bağlantı Noktası Türü	Standart
Şekil	180° Bükülme, 90° Dirsek, Düz
Bağlantı Noktası Arası Uzunluk	9/16"1.43 cm
Toplam
Yükseklik	2 1/8"5.40 cm
Uzunluk	1 7/16"3.65 cm
Panel Açıklığı Çapı	15/32"1.19 cm
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1095
ECCN	EAR99

Her yönden kolay kurulum için, bu vanaların gövdesi 360° dönebilir. Hortumu güvenli bir şekilde kavramak için tırnaklara sahiptir. Genellikle test ve numune alma uygulamalarında kullanılan bu vanalar, bir kol veya düğme ile hızlı bir şekilde açılır ve kapanır.

Toggle anahtarlı vanalar, kapatılana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle büyük numuneleri dağıtmak için kullanılırlar. Toggle anahtarının konumu, vanaların açık mı yoksa kapalı mı olduğunu gösterir.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
