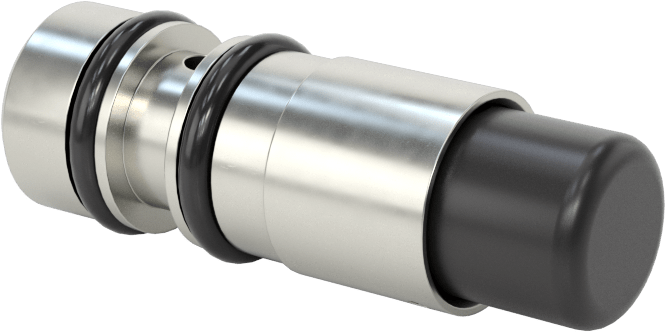

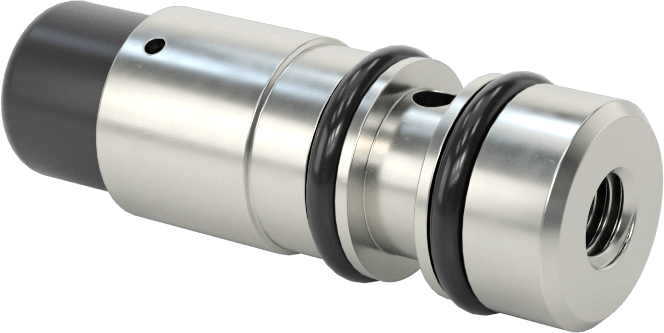

Kayar Dişli Açma/Kapama Vanası, Basma Düğmeli
10-32 UNF Dişi x Dişsiz
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Düğme |
| Bağlantı Tipi | Adaptör |
| Birlikte Kullanım | Hava, Yağ, Su |
| Bağlantı Tipi | Boru × Delik |
| Bağlantı Stili | Dişli × Dişsiz |
| Cins | Dişi |
| Diş Tipi | UNF |
| Diş Boyutu | 10-32 |
| Akış Katsayısı (Cv) | 0.1 |
| Maksimum Basınç | 125 psi @ 180° F |
| Sıcaklık Aralığı | -25° ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Geri Dönüş Tetiklemesi | Yay |
| Düğme Stili | Kompakt |
| Düğme Malzemesi | Plastik |
| Düğme Rengi | Siyah |
| Yapılandırma | Düğmeye Basılmadıkça Kapalı |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |
| Bağlantı Noktası Arası Uzunluk | 3/8"0.95 cm |
| Toplam | |
| Yükseklik | 1 3/8"3.49 cm |
| Uzunluk | 7/16"1.11 cm |
| Yiv Genişliği | 0.147"0.37 cm |
| Gerekli Delik | |
| Çap | 0.437"-0.440"1.11 cm / 1.12 cm |
| Derinlik | 1.030"2.62 cm |
| Ayarlama Vidası Dahil | Evet |
| Ayarlama Vidası Diş Boyutu | 6-32 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.1095 |
| ECCN | EAR99 |
Dış borular olmadan manifoldların ve vana montaj bloklarının geçiş yollarındaki akışı kontrol edin. Kartuş vanalar olarak da bilinen bu vanalar, dişsiz deliklere kaydırılarak yerleştirilir ve birlikte verilen ayar vidası ile sabitlenir. Bu vanalar, bir anahtar veya düğme ile hızlı bir şekilde açılıp kapatılabildiğinden, test ve numune alma uygulamaları için idealdir.
Düğme valfleri, düğmeye bastığınızda açılır. Bıraktığınızda, düğme geri yaylanır ve akışı otomatik olarak durdurur. Aralıklı kullanım ve dökülmeleri önlemek için akışı kontrol etmek için idealdir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
