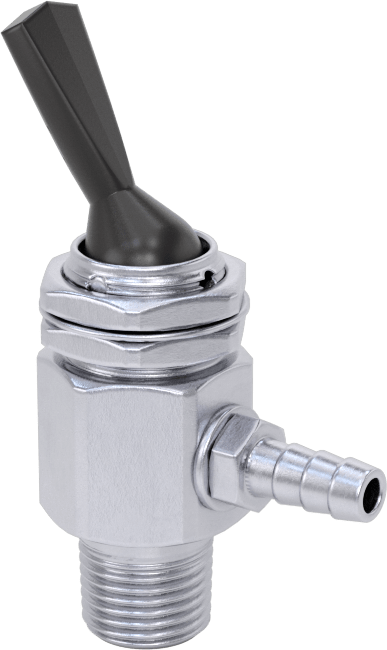

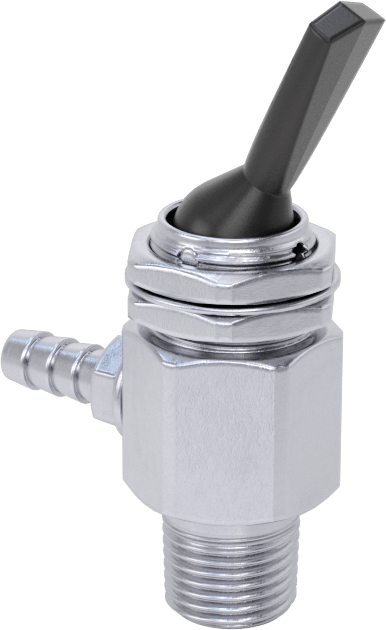

Dikenli Bağlantı Parçalı Panele Monte Açma/Kapama Vanası, Toggle Anahtarı
1/8 (0.32 cm) NPT Erkek x 1/8" (0.32 cm) İç Çaplı Boru için
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Çıtçıt Anahtarı |
| Bağlantı Tipi | Adaptör |
| Kare Tırnak Boyutu için | Su, Yağ, Hava |
| Bağlantı Tipi | Boru × Tüp |
| Bağlantı Stili | Dişli × Dikenli |
| Diş Stili | Standart |
| Boru Çapı | 1/80.32 cm |
| Cins | Erkek |
| Diş Tipi | NPT |
| Kare Tırnak Boyutu için | 1/8"0.32 cm |
| Çivili Uç Sayısı | Çoklu |
| Akış Katsayısı (Cv) | 0.1 |
| Maksimum Basınç | 125 psi @ 180° F |
| Sıcaklık Aralığı | -25° ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Geri Dönüş Tetiklemesi | Kılavuz |
| Toggle Malzemesi | Plastik |
| Toggle Rengi | Siyah |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |
| Bağlantı Noktası Arası Uzunluk | 3/4"1.90 cm |
| Toplam | |
| Yükseklik | 1 7/8"4.76 cm |
| Uzunluk | 1 1/16"2.70 cm |
| Panel Açıklığı Çapı | 15/32"1.19 cm |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.1095 |
| ECCN | EAR99 |
Hattınız gösterge panelinin arkasında korunurken, akışı kontrol etmek için bir anahtarı çevirin veya bir düğmeye basın. Bu vanalar, anahtarı veya düğmeyi panele monte etmek için bir somunla birlikte gelir. Akışı hızlı bir şekilde açıp kapatmanıza olanak tanıdıkları için, genellikle test ve numune alma amacıyla küçük miktarlarda sıvı dağıtmak için kullanılırlar. Bu vanalardaki tırnaklar, panelin arkasında güvenli bir tutuş sağlamak için hortumu kavrar. Islak ortamlarda iyi korozyon direnci sağlamak için gövde nikel kaplı pirinçten yapılmıştır.
Toggle anahtarlı vanalar, kapatılana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle basmalı düğmeli vanalardan daha büyük numuneleri dağıtmak için kullanılırlar. Toggle anahtarının konumuna göre bu vanaların açık mı yoksa kapalı mı olduğunu bir bakışta anlayabilirsiniz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
