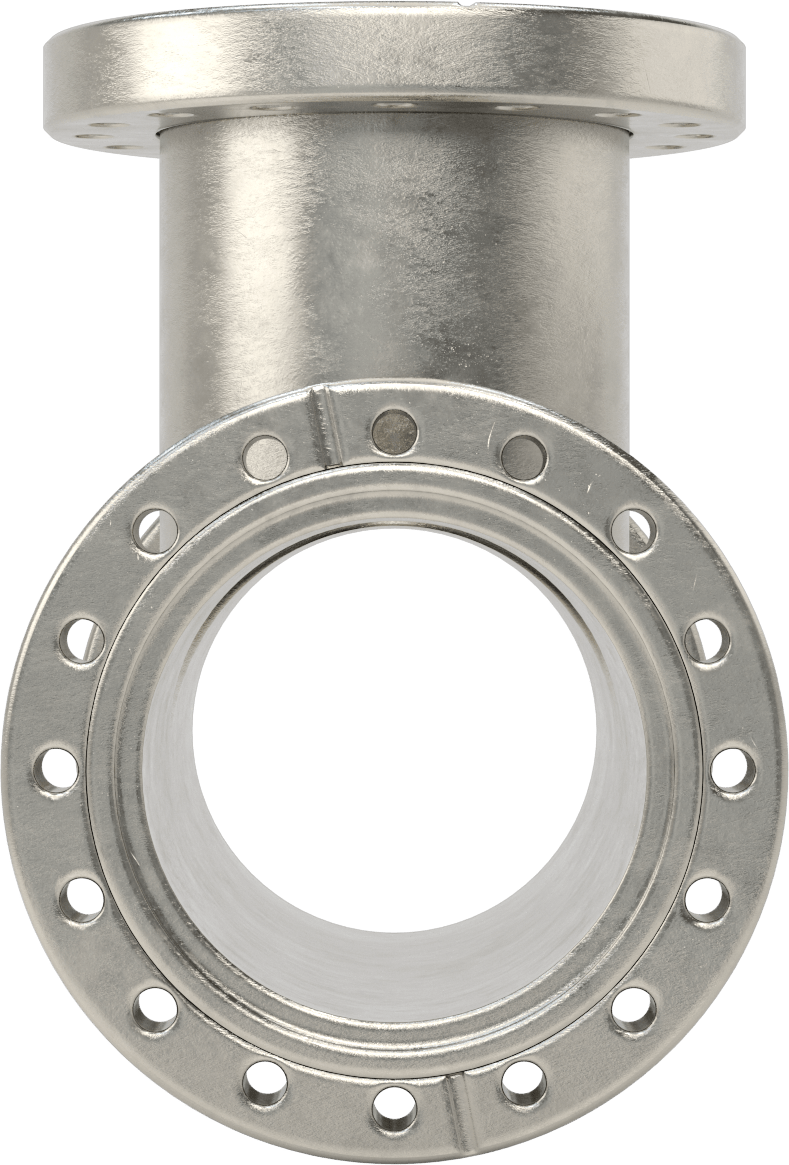

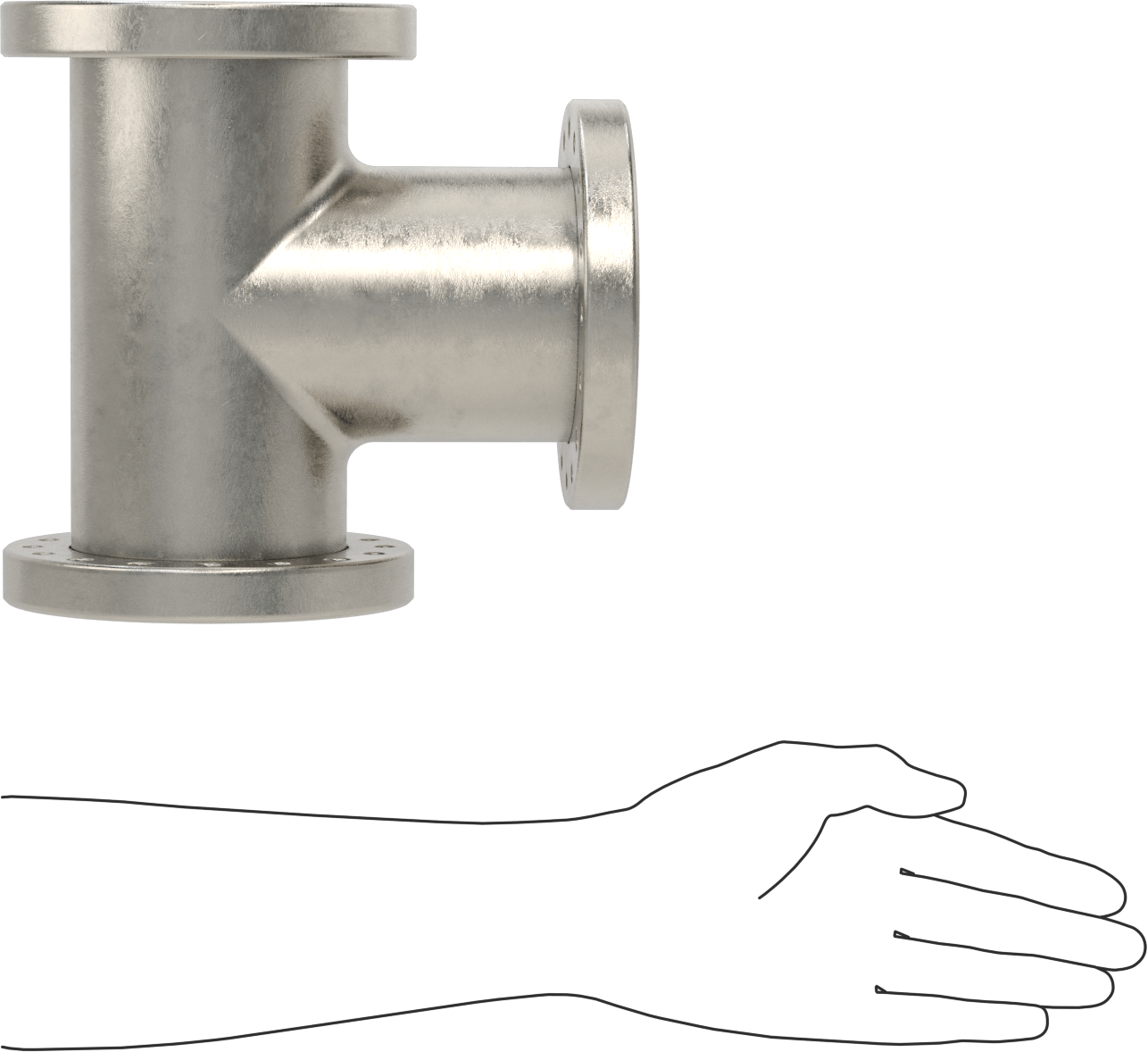

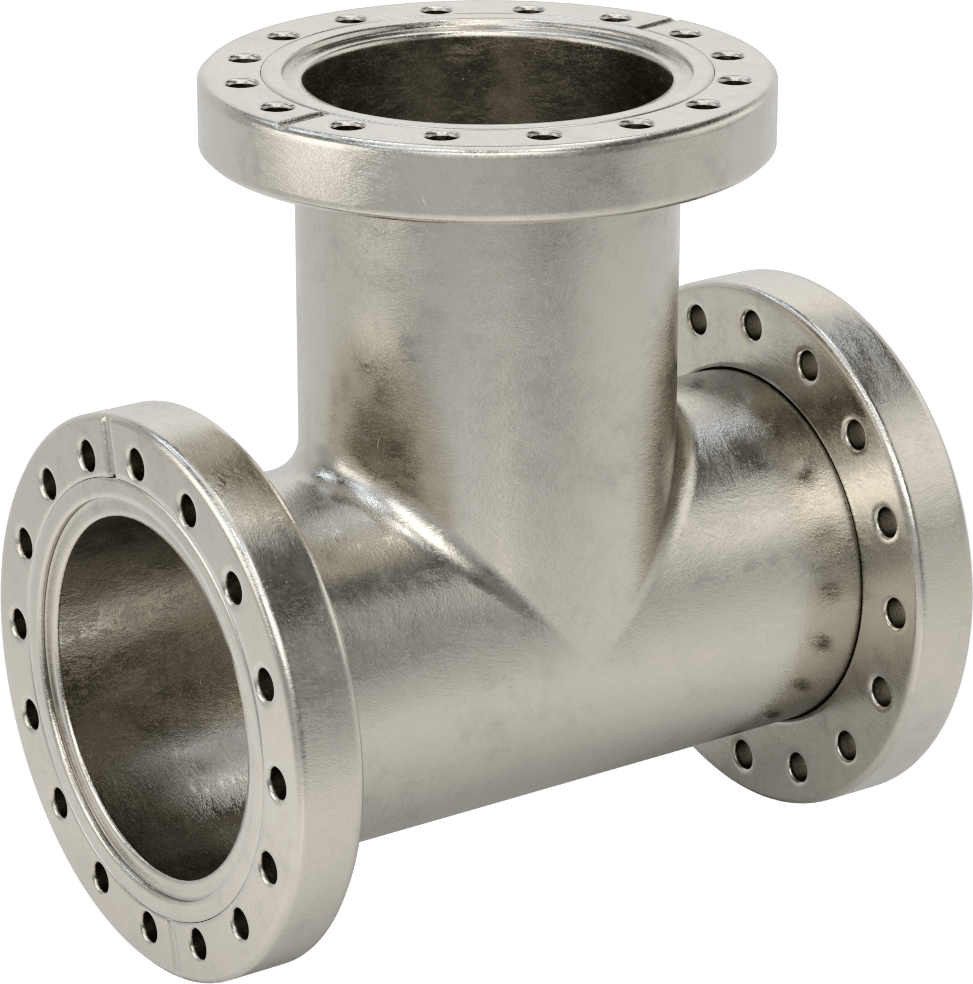

Paslanmaz Çelik Boru için Flanşlı Ultra Yüksek Vakum Bağlantı Parçası, T Konektörü

4" (10.16 cm) Boru Dış Çapı için

Teknik Cizim

Kare Tırnak Boyutu için	Hava
Şekil	T-Parçası
Tip	Konektör
T Tipi	Sıralı
Bağlantı Tipi	Boru
Bağlantı Stili	Flanşlı
Flanşlı Bağlantı Yüzeyi	Düz
Flanş Tipi	Sabit × Dönen × Dönen
Kare Boru İç Genişliği için	4"10.16 cm
Flanş Dış Çapı	6"15.24 cm
Yüksek Vakum Flanş Boyutu	100
Yüksek Vakum Bağlantı Tipi	CF
Cıvata Çemberi Çapı	5 1/8"13.02 cm
Cıvata Delikleri
Çap	21/64"0.83 cm
Adet	16
Dahil Olan Cıvatalar	Hayır
Gerekli Cıvata Kiti Sayısı	6
Vakum Değeri	Ultra High
Maksimum Vakum	10 -13 torr @ 72° F
Maksimum Basınç	Derecelendirilmemiştir
Sıcaklık Aralığı	-300° ila 800° F
Malzeme	304 Paslanmaz Çelik
Görünüm	Parlatılmış
Kare Şaft Boyutu için	304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik
Yığın Yönü için	Dikişsiz
Karşılanan Teknik Özellikler	ASTM A240, ASTM E12, ASTM E45
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Çin Halk Cumhuriyeti
Schedule B	730721.0000
ECCN	EAR99

Aynı boyuttaki iki flanşı, aralarına bir bakır conta (ayrı satılır) yerleştirerek cıvatalarla birbirine bağlayarak ultra yüksek vakum hatlarında veya odalarında erişim noktaları oluşturun. Flanşların keskin kenarları bakır contaya girerek son derece sıkı bir sızdırmazlık oluşturur; bu da, lastik contalı diğer yüksek vakum bağlantı parçalarına göre daha yüksek vakum basınçlarını kaldırabildikleri anlamına gelir. CF, Conflat ve UHV bağlantı parçaları olarak da bilinen bu parçaları vakum kaplama, ısıl işlem ve kurutma uygulamalarının yanı sıra sızıntı testi ve gaz analizinde kullanın. Paslanmaz çelikten üretildikleri için paslanmaya karşı dayanıklıdırlar.

Dönen flanşlı bağlantı parçaları, cıvata deliklerini hizası bozuk olabilecek başka bir flanşla kolayca eşleştirebilmeniz için döner.

Tam bir bağlantı için cıvata kitleri gereklidir.
