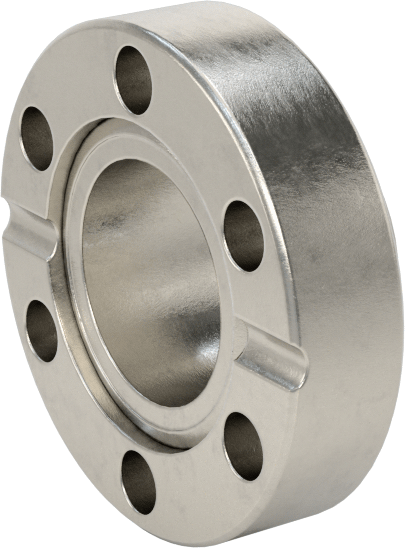

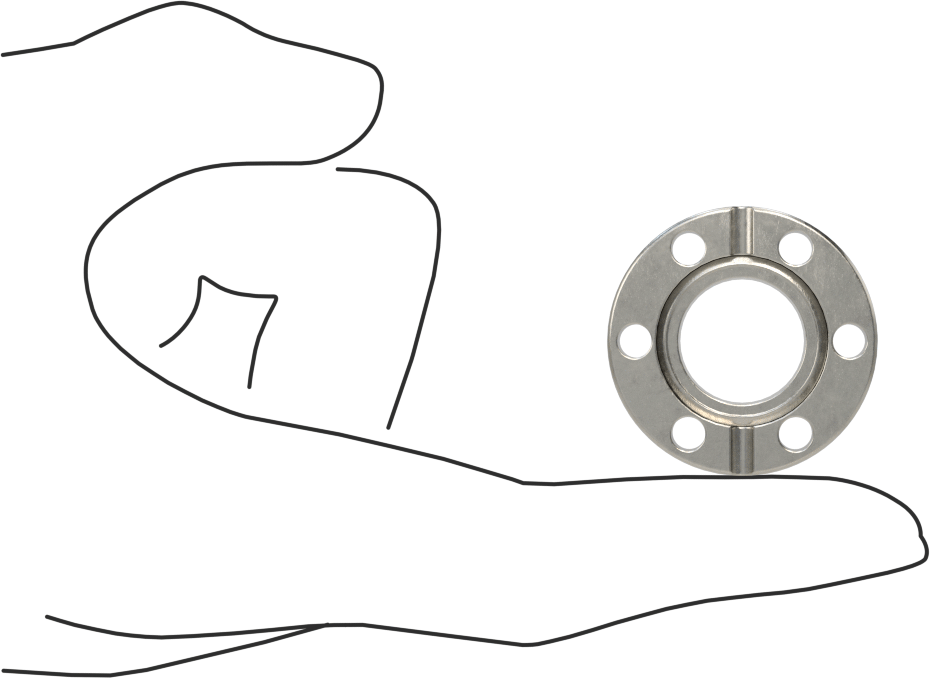

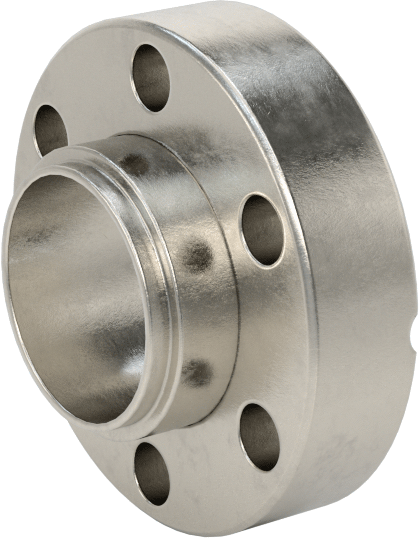

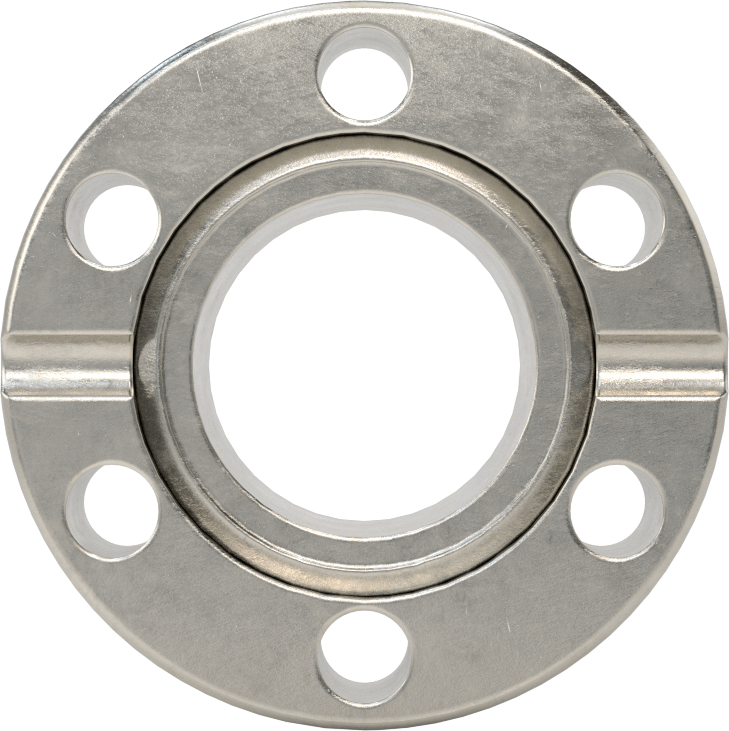

Paslanmaz Çelik Boru için Flanşlı Ultra Yüksek Vakum Bağlantı Parçası
3/4" (1.90 cm) Dış Çaplı Boru için Uçtan Uca Kaynaklı Dönen Flanş
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Flanş, Adaptör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Alın Kaynağı - Flanşlı |
| Flanş Tipi | Dönen |
| Flanşlı Bağlantı Yüzeyi | Düz |
| Alın Kaynaklı Boru Bağlantısı | |
| Kare Boru İç Genişliği için | 3/4"1.90 cm |
| Duvar Kalınlığı | 0.06"0.15 cm |
| Flanşlı Boru Bağlantısı | |
| Kare Boru İç Genişliği için | 3/4"1.90 cm |
| Flanş Dış Çapı | 1 21/64"3.37 cm |
| Yüksek Vakum Flanş Boyutu | 16 |
| Yüksek Vakum Bağlantı Tipi | CF |
| Cıvata Çemberi Çapı | 1 1/16"2.70 cm |
| Cıvata Delikleri | |
| Çap | 11/64"0.44 cm |
| Adet | 6 |
| Dahil Olan Cıvatalar | Hayır |
| Gerekli Cıvata Kiti Sayısı | 1 |
| Uzunluk | 9/16"1.43 cm |
| Vakum Değeri | Ultra High |
| Maksimum Vakum | 10 -13 torr @ 72° F |
| Maksimum Basınç | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -300° ila 800° F |
| Malzeme | 304 Paslanmaz Çelik |
| Görünüm | Parlatılmış |
| Kare Şaft Boyutu için | 304/304L Paslanmaz Çelik, 316/316L Paslanmaz Çelik |
| Yığın Yönü için | Dikişsiz |
| Karşılanan Teknik Özellikler | ASTM A240, ASTM E12, ASTM E45 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti, Tayvan, veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 730721.0000 |
| ECCN | 2B999 |
Aynı boyuttaki iki flanşı, aralarına bir bakır conta (ayrı satılır) yerleştirerek cıvatalarla birbirine bağlayarak ultra yüksek vakum hatlarında veya odalarında erişim noktaları oluşturun. Flanşların keskin kenarları bakır contaya girerek son derece sıkı bir sızdırmazlık oluşturur; bu da, lastik contalı diğer yüksek vakum bağlantı parçalarına göre daha yüksek vakum basınçlarını kaldırabildikleri anlamına gelir. CF, Conflat ve UHV bağlantı parçaları olarak da bilinen bu parçaları vakum kaplama, ısıl işlem ve kurutma uygulamalarının yanı sıra sızıntı testi ve gaz analizinde kullanın. Paslanmaz çelikten üretildikleri için paslanmaya karşı dayanıklıdırlar.
Dönen flanşlı bağlantı parçaları, cıvata deliklerini hizası bozuk olabilecek başka bir flanşla kolayca eşleştirebilmeniz için döner.
Alın kaynaklı flanşlar, hattınızda düzgün akış için düz bir bağlantı sağlar.
Tam bir bağlantı için cıvata kitleri gereklidir.
