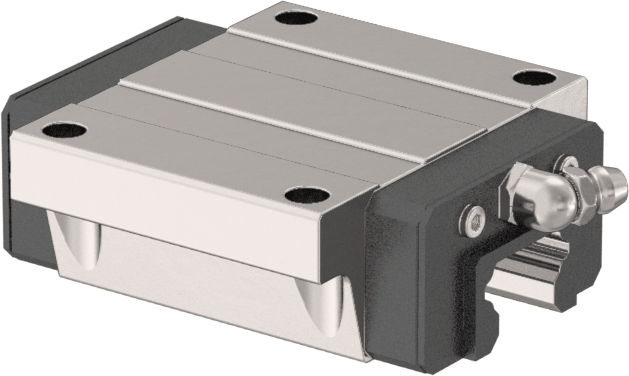

Korozyona Dayanıklı Bilyalı Rulman Taşıyıcı
20 mm Genişlikte Ray için Flanşlı
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 20 mm |
| Dinamik Yük Kapasitesi | 4,400 lbs. |
| Statik Yük Kapasitesi | 6,100 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 150 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 168 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 150 ft.-lbs. |
| Toplam Yükseklik | 30 mm |
| Taşıyıcı Genişliği | 63 mm |
| Taşıyıcı Uzunluğu | 74 mm |
| Taşıyıcı Malzemesi | 440 Paslanmaz Çelik |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M6 |
| Delik Derinliği | 10 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M6 × 1 mm |
| Alttan Yük Sabitlemesi | M5 |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | 440 Paslanmaz Çelik Kılavuz Raylar |
| Montaj Deliği Tapaları |
Paslanmaz çelikten üretilen bu taşıyıcılar ve kılavuz raylar, çelik taşıyıcılara ve kılavuz raylara göre korozyona karşı daha dayanıklıdır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller. Kullanıcı arabaları raylar üzerinde hareket ederken rayları kirletici maddelerden korumak için kılavuz ray körükleri ekleyin.
Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir.
