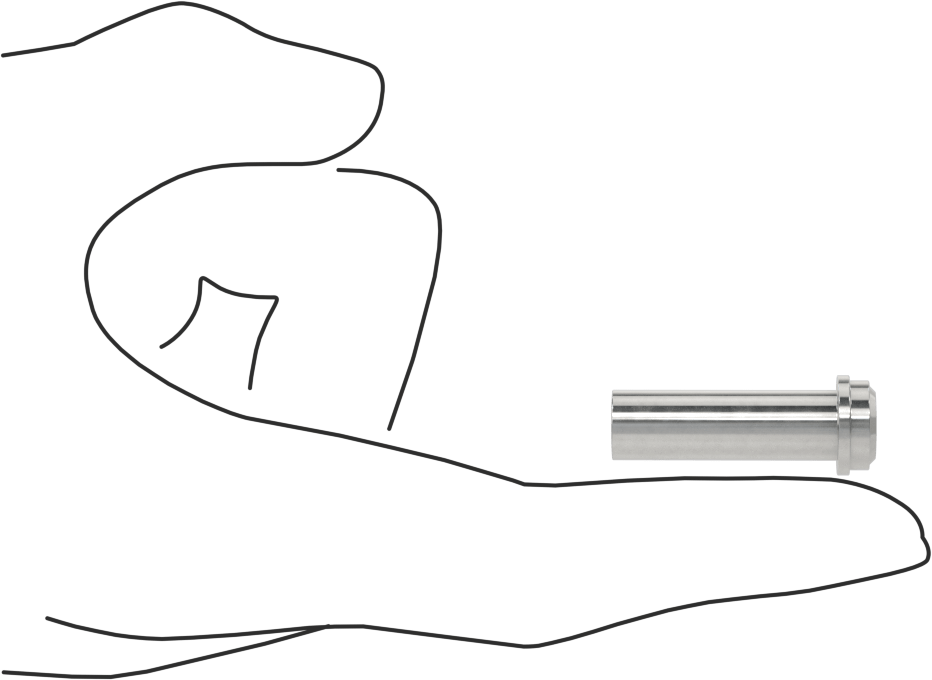

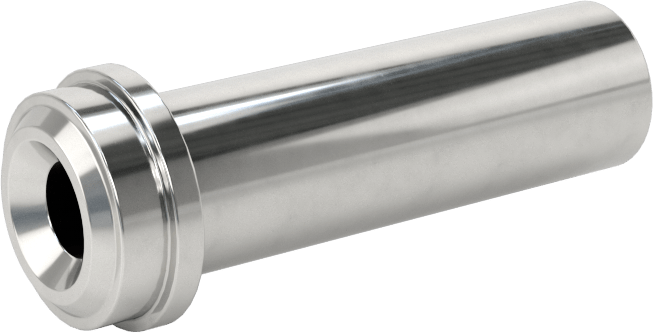

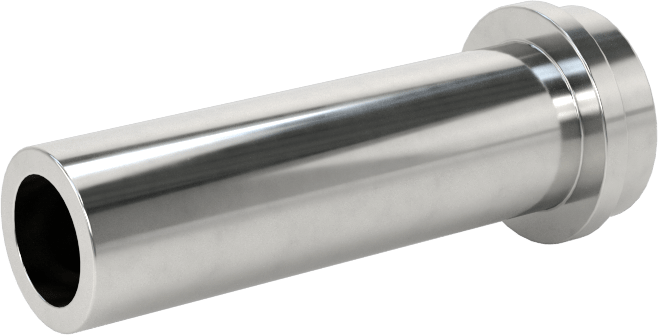

Paslanmaz Çelik Boru için Ultra Parlak Conta Bağlantı Parçası
1/4" (0.64 cm) Boru Dış Çapı için Adaptör, Conta x Dişi Soket Bağlantısı
| Şekil | Düz |
| Tip | Adaptör |
| Kare Tırnak Boyutu için | Amonyak, Argon, Bütan, Karbondioksit, Klorür, Florür, Florokarbon, İlgili, Halojenür, Helyum, Hidrojen, Kripton, Lazer Gazı, Doğal Gaz, Neon, Azot, Oksijen, Silan, Kükürt Heksaflorür, Tungsten Heksaflorür, Xenon |
| Conta Boru Bağlantısı | |
| Bağlantı Stili | Conta |
| Conta Bağlantı Tipi | Dişsiz |
| Conta Bağlantı Şekli | Standart |
| Dişli Tüp Bağlantısı | |
| Bağlantı Stili | Dudak Bağlantısı |
| Dudak Bağlantısı Tipi | Kaynak |
| Cins | Dişi |
| Kare Boru İç Genişliği için | |
| Conta | 1/4"0.64 cm |
| Dudak Bağlantısı | 1/4"0.64 cm |
| Malzeme | 316L Paslanmaz Çelik |
| Maksimum Basınç | 5,100 psi @ 72° F |
| Vakum Değeri | Ultra High |
| Maksimum Vakum | 10 -11 torr @ 72° F |
| Sıcaklık Aralığı | -420° ila 1000° F |
| Uzunluk | 1 5/16"3.33 cm |
| Görünüm | Parlatılmış |
| İç Pürüzsüzlük | 5 Ra |
| Uyumlu Olduğu | Swagelok® VCR |
| Kare Şaft Boyutu için | 316/316L Paslanmaz Çelik |
| Çevre | Temiz Oda |
| Çevre Derecelendirmesi | Fed. Std. Sınıf 100 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsrail |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
İç kısımları en az 15 Ra pürüzlülük derecesine kadar parlatılmış olan bu bağlantı parçaları, kontaminasyonu önlemeye yardımcı olan ultra pürüzsüz bir iç yüzeye sahiptir. Ultra yüksek saflıkta bağlantı parçaları olarak da bilinen bu ürünler, Sınıf 100 temiz odada paketlenir, temizlenir ve çift torbaya konur. Genellikle yarı iletken uygulamalarında kullanılırlar. Bağlantı parçaları, kauçuk contaya göre daha az partikül üreten ve yüksek basınçlı ve ultra yüksek vakum uygulamalarında güçlü bir sızdırmazlık sağlayan metal bir conta (ayrı satılır) kullanır. Bağlantı parçaları, mükemmel korozyon direnci için 316 paslanmaz çelikten imal edilmiştir.
Montaj için conta uçları arasına bir conta yerleştirdikten sonra dişi dişli bağlantıyı erkek dişli bağlantıya hafifçe döndürün. El sıkılığından sonra 1/8 tur daha sıkıştırın.
Diğer bağlantı parçalarına doğrudan takmak için dişli bağlantı parçalarını seçin. Ya da borulara doğrudan takmak için aşağıdaki bağlantı parçası türlerinden birini seçin:
Soket bağlantılı bağlantı parçaları, mükemmel bir şekilde hizalanmaları gerekmediğinden, alın kaynağı bağlantı parçalarına göre kaynaklanması daha kolaydır.
Dişli olmayan conta bağlantı parçasına sahip adaptörler, rakor olarak da bilinir.
Soket bağlantılı bağlantı parçaları, mükemmel bir şekilde hizalanmaları gerekmediğinden, alın kaynağı bağlantı parçalarına göre kaynaklanması daha kolaydır.
